Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
BH2599
Contattici
Circuiti massimi industriali di Ring Hole Size 25.4mm OD 99mm di slittamento del segnale di Profibus 96

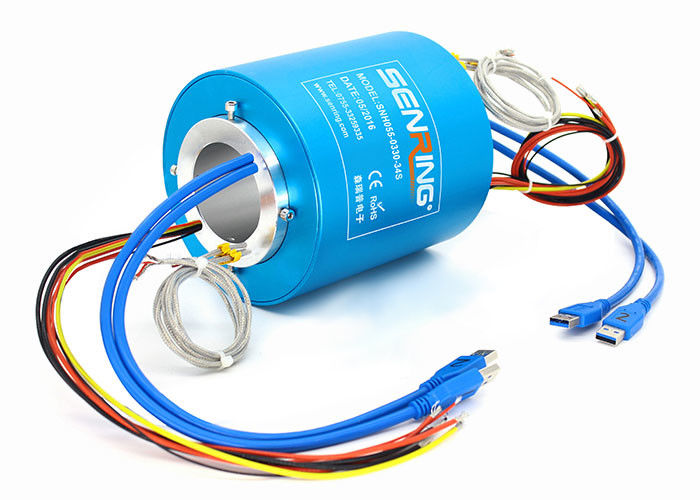

Descrizione dell'anello di contatto del segnale BH2599
L'anello di contatto a larga banda del bus di serie BH2599 è un modello su misura dell'anello di contatto da SenRing, con un'apertura dell'anello di contatto di 25.4mm e un diametro esterno di 99mm. È basato sull'anello di contatto standard del attraverso-foro SNH025, con l'aggiunta di varie combinazioni di segnale e di dati. Cioè l'anello di contatto BH2599 può non solo condurre l'elettricità (per varie dimensioni correnti quali 2A, 5A, 10A, 20A, 30A), ma anche trasmettere i vari dati, video, audio, segnali di controllo, ecc. può trasmettere stabile ed esattamente i vari segnali quali i segnali ad alta definizione di 100M/1000M Ethernet, di HDMI, di HD-SDI, RS-232, RS-485, RS-422, i segnali del bus di Profibus, ecc.
Caratteristiche dell'anello di contatto del segnale BH2599
1. dimensione 25.4mm, OD 99mm, massimo del foro 96 circuiti;
2. trasmetta esattamente i dati ad alta velocità
3. trasmetta stabile tutti i tipi di segnali, quali RS-232, RS-485, RS-422, VGA, ecc.;
4. trasmetta stabile tutti i tipi di segnali, quali Profibus, LonWorks, CanBus, DeviceNet, ControlNet, ecc.;
5. trasmetta i segnali misti, quali USB, HDMI, Ethernet di 1000M, la fibra ottica, VGA, DVI, la rf coassiale (ad alta frequenza), ecc.
6. trasmetta stabile i dati di Ethernet (10m/100M/1000M BaseT);
| circuiti no. | 2~96circuits (dipende dal modello) |
| valutazione di tensione | 0~690 VDC/VAC |
| Abitazione del materiale | Lega di AL |
| Vita lavorativa | > 80 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Rumore elettrico | <10m> |
| resistenza dielettrica | 800VDC@50Hz |
| Resistenza dielettrica | 1000MΩ@600VDC |
| Impiegati lavoranti. | -40℃ ~ 80°C |
| vibrazione meccanica | MIL-STD-810E |
| Corrente | segnale (2A), 10A/circuit |
| velocità girante massima | 250RPM continuamente, 1000RPM intermittentemente |
| coppia di torsione | 0.1N.m; cavo +0.03N.m/6 |
| Materiale del contatto | metallo prezioso: legha d'oro |
| resistenza di contatto | <20m> |
| Spec. del filo di piombo. | UL Teflon@Awg22, Awg16 |
| lunghezza del filo di piombo | 300mm |
| Grado del IP | IP51 |
| Umidità del lavoro | 10% ~ RH di 85% |
| Certificato del CE | SÌ |
| materiale | RoHS compiacente |
F - 100M Ethernet (Ethernet di 10, di 100 BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 Ethernet di BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sotto) (4circuits)
C - Canbus (Canbus - 4-Pin D-sotto) (4circuits)
D - Rete del dispositivo - 5 Pin Micro Change (5 circuiti)
T - Rete di controllo - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2.0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Segnale del codificatore del servomotore (8circuits)
E1 - Ethernet industriale (9circuits)
Offrite i collettori ad anello su ordinazione?
Sì, se siete sicuro che soluzione su ordinazione/modificata molto probabilmente è richiesta o ha bisogno dell'assistenza nella vostra selezione, contattici per cominciare. I nostri ingegneri forniranno la soluzione perfetta per i vostri bisogni.
