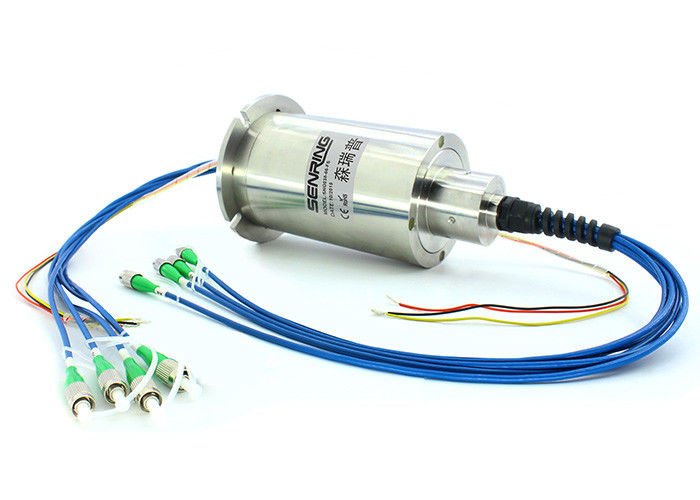

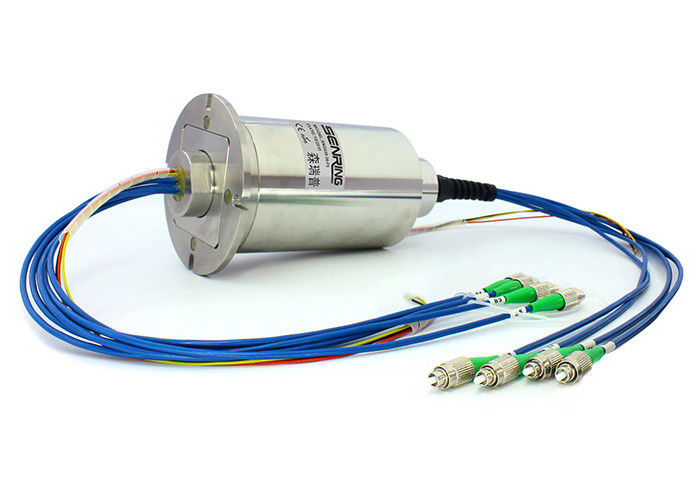

Un giunto rotante a fibra ottica 1310nm/1550nm di 4 canali sicuro ed affidabile
Descrizione del giunto rotante a fibra ottica FO408
Il giunto rotante a fibra ottica di Senring FO408 con 4 canali (sostenere monomodale/misto) può trasmettere i dati senza perdita durante la rotazione senza restrizione di 360 gradi. È particolarmente adatto a posti che richiedono la rotazione continua o discontinua illimitata mentre però avendo bisogno di trasmettere i dati o i segnali di grande capacità da un in posizione fissa ad una posizione girante. Può migliorare la prestazione meccanica, semplificare l'operazione di sistema ed evita il danneggiamento delle fibre ottiche causate tramite la rotazione dei giunti commoventi.
Caratteristiche del giunto rotante a fibra ottica FO408
Può trasmettere i singoli o segnali a fibra ottica multipli con rotazione multicanale. I connettori a fibra ottica possono essere scelti da FC, Sc, st, SMA, o LC (PC ed APC), ecc. Può mescolare la trasmissione dell'alimentazione elettrica, dei segnali di controllo, dello strumento e dei segnali dell'micro-elettricità richiesti per controllo automatico del computer. Può essere usato insieme con i collettori ad anello elettrici tradizionali per creare i collettori ad anello ibridi optoelettrici per potere di trasmissione e dati ad alta velocità. È senza contatto, non frizionale, con una durata della vita lunga di fino a 100 milione giri (il singolo centro superiore a 200-300 milione giri). È sicuro, affidabile, a perfetta tenuta e senza disturbo elettromagnetico, permettendo alla trasmissione interurbana.
Parametri personalizzabili
1. Numero dei circuiti mi graduo secondo la misura 1 tensione che corrente accelero/che livello della protezione/che materiale e che colore di abitazione io la direzione dello sbocco del cavo io dimensione dell'installazione
2. Possono mescolare e trasmettere i segnali fino a 30 generi, quali Ethernet, USB, SDI, HDMI, RS, LVDS, Canbus, Firewire, ecc.
3. fibra ottica integrata, rf, giunti gassosi-liquidi
Caratteristica tecnica del giunto rotante a fibra ottica FO408
| oggetto/tipo | Singolo modo (MP) | multi modo (millimetri) |
| Larghezza di banda (nanometro) | ±50 | |
| Perdita di inserzione massima, 23℃ (dB) | 4 | 3,5 |
| Fluttuazione di perdita di inserzione (dB) | ≤2 | ≤1 |
| Attenuazione di riflessione (dB) | ≥50 (APC) | ≥40 (PC) |
| potere massimo (W) | 0,5 | |
| Velocità massima (RPM) | 400 | |
| Vita lavorativa | >200 milioni | |
| Temperatura del lavoro (℃) | -20~60 | |
| Temperatura di stoccaggio (℃) | -50~85 | |
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| resistenza di isolamento | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) | |
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | <0> | |
| Dati meccanici | |
| spec. | dati |
| vita lavorativa | 8000 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Velocità girante | 250RPM |
| Temperatura del lavoro | -20℃~60℃ |
| umidità del lavoro | RH di 0~85% |
| materiale del contatto | metallo prezioso |
| abitazione del materiale | lega di alluminio |
| coppia di torsione | 0.1N.m+ (circuiti 0.03N.m/6) |
| Grado del IP | IP51 |
Descrizione del numero del pezzo
Disegno
| FO408 tavola Fibra-elettrica di selezione di modello dell'anello di contatto dei canali di serie 4; | ||||
| Modello | Manica della fibra no. | Circuiti principali no (10A) | Circuiti del segnale no (2A/5A) | Lunghezza L (millimetri) |
| FO408-02S | 4 | 0 | 2 | 32 |
| FO408-0210 | 4 | 2 | 0 | 32 |
| FO408-03S | 4 | 0 | 3 | 36 |
| FO408-0310 | 4 | 3 | 0 | 36 |
| FO408-06S | 4 | 0 | 6 | 48 |
| FO408-0210-04S | 4 | 2 | 4 | 48 |
| FO408-0410-02S | 4 | 4 | 2 | 48 |
| FO408-0610 | 4 | 6 | 0 | 48 |
| FO408-12S | 4 | 0 | 12 | 72 |
| FO408-0210-10S | 4 | 2 | 10 | 72 |
| FO408-0310-09S | 4 | 3 | 9 | 72 |
| FO408-0610-06S | 4 | 6 | 6 | 72 |
| FO408-0810-04S | 4 | 8 | 4 | 72 |
| FO408-1010-02S | 4 | 10 | 2 | 72 |
| FO408-1210 | 4 | 12 | 0 | 72 |
| FO408-18S | 4 | 0 | 18 | 96 |
| FO408-0210-16S | 4 | 2 | 16 | 96 |
| FO408-0410-14S | 4 | 4 | 14 | 96 |
| FO408-0610-12S | 4 | 6 | 12 | 96 |
| FO408-0810-10S | 4 | 8 | 10 | 96 |
| FO408-1010-08S | 4 | 10 | 8 | 96 |
| FO408-1210-06S | 4 | 12 | 6 | 96 |
| FO408-1410-04S | 4 | 14 | 4 | 96 |
| FO408-1610-02S | 4 | 16 | 2 | 96 |
| FO408-24S | 4 | 0 | 24 | 120 |
| FO408-0410-20S | 4 | 4 | 20 | 120 |
| FO408-0610-18S | 4 | 6 | 18 | 120 |
| FO408-1210-12S | 4 | 12 | 12 | 120 |
| FO408-1810-06S | 4 | 18 | 6 | 120 |
| FO408-2410 | 4 | 24 | 0 | 120 |
| FO408-30S | 4 | 0 | 30 | 144 |
| FO408-0610-24S | 4 | 6 | 24 | 144 |
| FO408-1210-18S | 4 | 12 | 18 | 144 |
| FO408-1810-12S | 4 | 18 | 12 | 144 |
| FO408-2410-06S | 4 | 24 | 6 | 144 |
| FO408-3010 | 4 | 30 | 0 | 144 |
| FO408-36S | 4 | 0 | 36 | 168 |
| FO408-0610-30S | 4 | 6 | 30 | 168 |
| FO408-1210-24S | 4 | 12 | 24 | 168 |
| FO408-3610 | 4 | 36 | 0 | 168 |
| FO408-42S | 4 | 0 | 42 | 192 |
| FO408-0610-36S | 4 | 6 | 36 | 192 |
| FO408-1210-30S | 4 | 12 | 30 | 192 |
| FO408-48S | 4 | 0 | 48 | 216 |
| FO408-0610-42S | 4 | 6 | 42 | 216 |
| FO408-0910-39S | 4 | 9 | 39 | 216 |
| FO408-1210-36S | 4 | 12 | 36 | 216 |
| FO408-1810-30S | 4 | 18 | 30 | 216 |
| FO408-2410-24S | 4 | 24 | 24 | 216 |
| FO408-60S | 4 | 0 | 60 | 264 |
| FO408-0610-54S | 4 | 6 | 54 | 264 |
| FO408-0910-51S | 4 | 9 | 51 | 264 |
| FO408-1210-48S | 4 | 12 | 48 | 264 |
| FO408-72S | 4 | 0 | 72 | 312 |
