Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001,ROHS,REACH
Numero di modello:
FO208
Contattici

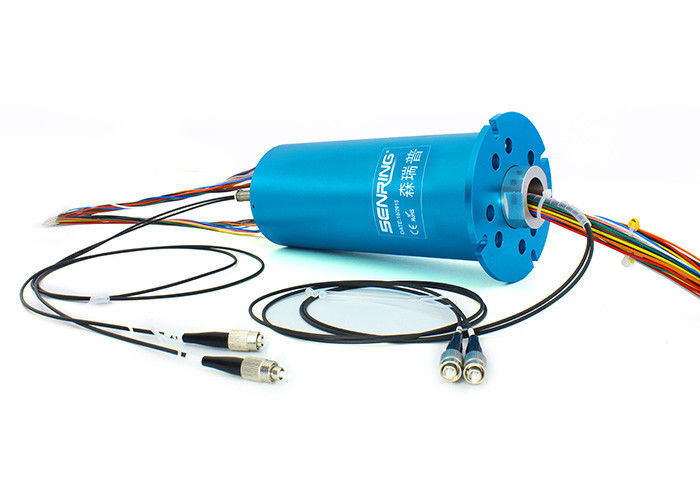

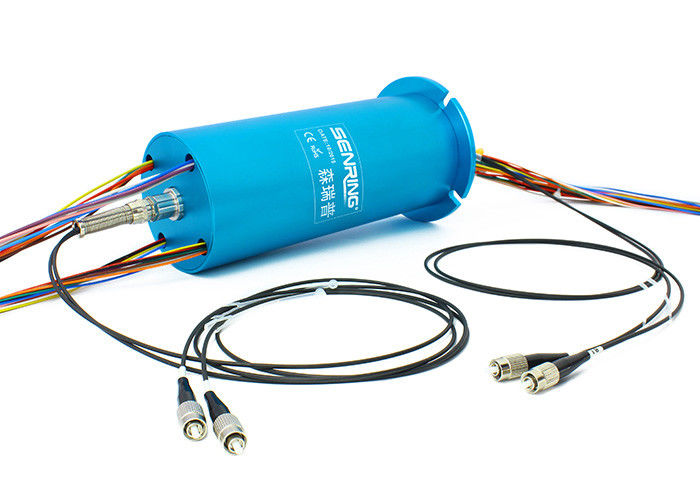

Uno slittamento Fibra-elettrico Ring Fiber Optic Rotary Joint 1310nm/1550nm di 2 canali
Descrizione del giunto rotante a fibra ottica FO208
Il giunto rotante a fibra ottica di 2 canali (sostenere monomodale/misto) può trasmettere simultaneamente 2 canali di segnali a fibra ottica e 1-72 canali di percorsi del segnale elettrici durante la rotazione continua di 360 gradi o discontinua senza restrizione. È adatto a posti che richiedono la rotazione illimitata mentre però avendo bisogno di trasmettere i dati o i segnali di grande capacità da un in posizione fissa ad una posizione girante. Può migliorare la prestazione meccanica, semplificare l'operazione di sistema ed evita il danneggiamento delle fibre ottiche causate tramite la rotazione dei giunti commoventi.
Caratteristiche del giunto rotante a fibra ottica FO208
1. connettore della fibra: FC, Sc, st, SMA o LC (PC /APC), ecc facoltativo;
2. Può combinarsi per trasmettere il potere, il segnale di controllo, segnale di micropower di controllo antomative del computer;
3. Può combinarsi con l'anello di contatto elettrico tradizionale per trasmettere il potere ed i dati ad alta velocità;
4. Non contatto, nessun attrito, vita lavorativa lunga, >100 milione rivoluzioni (le rivoluzioni di 20-30 milioni per il modello del canale di segnale);
5. Sicuro ed affidabile, non trasmissione interurbana di disturbo elettromagnetico.
Caratteristica tecnica del giunto rotante a fibra ottica FO208
| oggetto/tipo | Singolo modo (MP) | multi modo (millimetri) |
| Larghezza di banda (nanometro) | ±50 | |
| Perdita di inserzione massima, 23℃ (dB) | 4 | 3,5 |
| Fluttuazione di perdita di inserzione (dB) | ≤2 | ≤1 |
| Attenuazione di riflessione (dB) | ≥50 (APC) | ≥40 (PC) |
| potere massimo (W) | 0,5 | |
| Velocità massima (RPM) | 400 | |
| Vita lavorativa | >200 milioni | |
| Temperatura del lavoro (℃) | -20~60 | |
| Temperatura di stoccaggio (℃) | -50~85 | |
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| resistenza di isolamento | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) | |
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | <0> | |
| Dati meccanici | |
| spec. | dati |
| vita lavorativa | 8000 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Velocità girante | 250RPM |
| Temperatura del lavoro | -20℃~60℃ |
| umidità del lavoro | RH di 0~85% |
| materiale del contatto | metallo prezioso |
| abitazione del materiale | lega di alluminio |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 |
| Grado del IP | IP51 |
Descrizione del numero del pezzo
Disegno
Lista di modello standard
| FO208 tavola Fibra-elettrica a fibra ottica di selezione di modello dell'anello di contatto dei canali di serie 2 @; | ||||
| Modello | Manica della fibra no. | Circuiti principali no (10A) | Circuiti del segnale no (2A/5A) | Lunghezza L (millimetri) |
| FO208-02S | 2 | 0 | 2 | 32 |
| FO208-0210 | 2 | 2 | 0 | 32 |
| FO208-03S | 2 | 0 | 3 | 36 |
| FO208-0310 | 2 | 3 | 0 | 36 |
| FO208-06S | 2 | 0 | 6 | 48 |
| FO208-0210-04S | 2 | 2 | 4 | 48 |
| FO208-0410-02S | 2 | 4 | 2 | 48 |
| FO208-0610 | 2 | 6 | 0 | 48 |
| FO208-12S | 2 | 0 | 12 | 72 |
| FO208-0210-10S | 2 | 2 | 10 | 72 |
| FO208-0310-09S | 2 | 3 | 9 | 72 |
| FO208-0610-06S | 2 | 6 | 6 | 72 |
| FO208-0810-04S | 2 | 8 | 4 | 72 |
| FO208-1010-02S | 2 | 10 | 2 | 72 |
| FO208-1210 | 2 | 12 | 0 | 72 |
| FO208-18S | 2 | 0 | 18 | 96 |
| FO208-0210-16S | 2 | 2 | 16 | 96 |
| FO208-0410-14S | 2 | 4 | 14 | 96 |
| FO208-0610-12S | 2 | 6 | 12 | 96 |
| FO208-0810-10S | 2 | 8 | 10 | 96 |
| FO208-1010-08S | 2 | 10 | 8 | 96 |
| FO208-1210-06S | 2 | 12 | 6 | 96 |
| FO208-1410-04S | 2 | 14 | 4 | 96 |
| FO208-1610-02S | 2 | 16 | 2 | 96 |
| FO208-24S | 2 | 0 | 24 | 120 |
| FO208-0410-20S | 2 | 4 | 20 | 120 |
| FO208-0610-18S | 2 | 6 | 18 | 120 |
| FO208-1210-12S | 2 | 12 | 12 | 120 |
| FO208-1810-06S | 2 | 18 | 6 | 120 |
| FO208-2410 | 2 | 24 | 0 | 120 |
| FO208-30S | 2 | 0 | 30 | 144 |
| FO208-0610-24S | 2 | 6 | 24 | 144 |
| FO208-1210-18S | 2 | 12 | 18 | 144 |
| FO208-1810-12S | 2 | 18 | 12 | 144 |
| FO208-2410-06S | 2 | 24 | 6 | 144 |
| FO208-3010 | 2 | 30 | 0 | 144 |
| FO208-36S | 2 | 0 | 36 | 168 |
| FO208-0610-30S | 2 | 6 | 30 | 168 |
| FO208-1210-24S | 2 | 12 | 24 | 168 |
| FO208-3610 | 2 | 36 | 0 | 168 |
| FO208-42S | 2 | 0 | 42 | 192 |
| FO208-0610-36S | 2 | 6 | 36 | 192 |
| FO208-1210-30S | 2 | 12 | 30 | 192 |
| FO208-48S | 2 | 0 | 48 | 216 |
| FO208-0610-42S | 2 | 6 | 42 | 216 |
| FO208-0910-39S | 2 | 9 | 39 | 216 |
| FO208-1210-36S | 2 | 12 | 36 | 216 |
| FO208-1810-30S | 2 | 18 | 30 | 216 |
| FO208-2410-24S | 2 | 24 | 24 | 216 |
| FO208-60S | 2 | 0 | 60 | 264 |
| FO208-0610-54S | 2 | 6 | 54 | 264 |
| FO208-0910-51S | 2 | 9 | 51 | 264 |
| FO208-1210-48S | 2 | 12 | 48 | 264 |
| FO208-72S | 2 | 0 | 72 | 312 |
