Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001,ROHS,REACH
Numero di modello:
FO109
Contattici

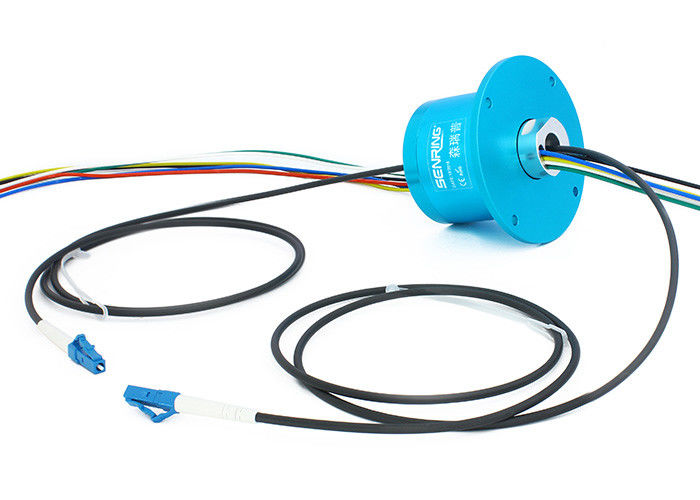

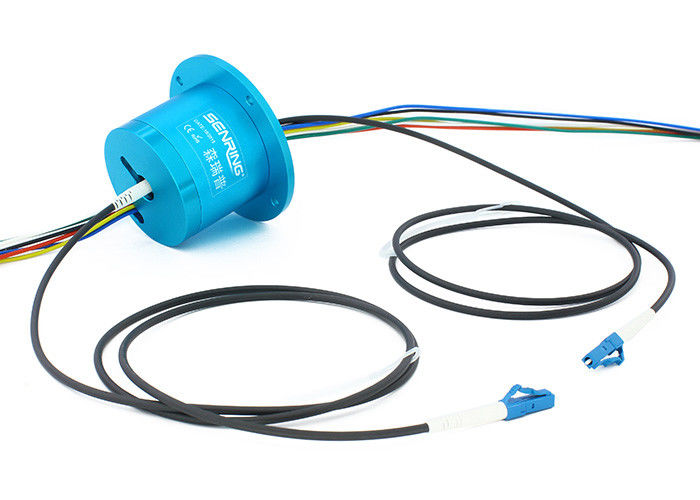

1 anello di contatto Fibra-elettrico di Manica 1310nm/1550nm FORJ dei collettori ad anello
Descrizione del giunto rotante a fibra ottica FO109
Il 1 giunto rotante a fibra ottica del canale (sostenere monomodale/misto) può trasmettere simultaneamente 1 canale di segnali a fibra ottica e 1-72 canali di percorsi del segnale elettrici durante la rotazione continua di 360 gradi o discontinua senza restrizione. È adatto a posti che richiedono la rotazione illimitata mentre però avendo bisogno di trasmettere i dati o i segnali di grande capacità da un in posizione fissa ad una posizione girante. Può migliorare la prestazione meccanica, semplificare l'operazione di sistema ed evita il danneggiamento delle fibre ottiche causate tramite la rotazione dei giunti commoventi.
Caratteristiche del giunto rotante a fibra ottica FO109
1. Può trasmettere i singoli o segnali a fibra ottica multipli con rotazione multicanale.
2. I connettori a fibra ottica possono essere scelti da FC, Sc, st, SMA, o LC (PC ed APC), ecc.
3. Può mescolare la trasmissione dell'alimentazione elettrica, dei segnali di controllo, dello strumento e dei segnali dell'micro-elettricità richiesti per controllo automatico del computer.
4. Può essere usato insieme con i collettori ad anello elettrici tradizionali per creare i collettori ad anello ibridi optoelettrici per potere di trasmissione e dati ad alta velocità.
5. È senza contatto, non frizionale, con una durata della vita lunga di fino a 100 milione giri (il singolo centro superiore a 200-300 milione giri).
6. È sicuro, affidabile, a perfetta tenuta e senza disturbo elettromagnetico, permettendo alla trasmissione interurbana.
Applicazione:
1. fra nel robot subacqueo e una nave di controllo
2. fra nell'antenna di radar ed il sistema a bordo di elaborazione dei segnali
3. con la console della carrozzeria della torre girevole della biga
4. fra nel robot per saldatura e la console
5. input e dispositivi di uscita e controllo meccanici a distanza
Caratteristica tecnica del giunto rotante a fibra ottica FO109
| oggetto/tipo | Singolo modo (MP) | multi modo (millimetri) |
| Larghezza di banda (nanometro) | ±50 | |
| Perdita di inserzione massima, 23℃ (dB) | 1,2 | 0,7 |
| Fluttuazione di perdita di inserzione (dB) | ≤0.6 | ≤0.4 |
| Attenuazione di riflessione (dB) | ≥55 (senza connettore) | ≥40 (senza connettore) |
| potere massimo (W) | 0,5 | |
| Velocità massima (RPM) | 400 | |
| Vita lavorativa | >200 milioni | |
| Temperatura del lavoro (℃) | -20~60 | |
| Temperatura di stoccaggio (℃) | -50~85 | |
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| resistenza di isolamento | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) | |
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | <0> | |
| Dati meccanici | |
| spec. | dati |
| vita lavorativa | 8000 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Velocità girante | 250RPM |
| Temperatura del lavoro | -20℃~60℃ |
| umidità del lavoro | RH di 0~85% |
| materiale del contatto | metallo prezioso |
| abitazione del materiale | lega di alluminio |
| storque | 0.1N.m; circuiti +0.03N.m/6 |
| Grado del IP | IP51 |
Descrizione del numero del pezzo
Disegno
| Serie FO109 1 tavola Fibra-elettrica di selezione di modello dell'anello di contatto del canale; | ||||
| Modello | Manica della fibra no. | Circuiti principali no (10A) | Circuiti del segnale no (2A/5A) | Lunghezza L (millimetri) |
| FO109-02S | 1 | 0 | 2 | 32 |
| FO109-0210 | 1 | 2 | 0 | 32 |
| FO109-03S | 1 | 0 | 3 | 36 |
| FO109-0310 | 1 | 3 | 0 | 36 |
| FO109-06S | 1 | 0 | 6 | 48 |
| FO109-0210-04S | 1 | 2 | 4 | 48 |
| FO109-0410-02S | 1 | 4 | 2 | 48 |
| FO109-1210-12S | 1 | 12 | 12 | 120 |
| FO109-1810-06S | 1 | 18 | 6 | 120 |
| FO109-2410 | 1 | 24 | 0 | 120 |
| FO109-30S | 1 | 0 | 30 | 144 |
| FO109-0610-24S | 1 | 6 | 24 | 144 |
| FO109-1210-18S | 1 | 12 | 18 | 144 |
| FO109-1810-12S | 1 | 18 | 12 | 144 |
| FO109-0610 | 1 | 6 | 0 | 48 |
| FO109-12S | 1 | 0 | 12 | 72 |
| FO109-0210-10S | 1 | 2 | 10 | 72 |
| FO109-0310-09S | 1 | 3 | 9 | 72 |
| FO109-0610-06S | 1 | 6 | 6 | 72 |
| FO109-0810-04S | 1 | 8 | 4 | 72 |
| FO109-1010-02S | 1 | 10 | 2 | 72 |
| FO109-18S | 1 | 0 | 18 | 96 |
| FO109-0210-16S | 1 | 2 | 16 | 96 |
| FO109-0410-14S | 1 | 4 | 14 | 96 |
| FO109-0610-12S | 1 | 6 | 12 | 96 |
| FO109-0810-10S | 1 | 8 | 10 | 96 |
| FO109-1010-08S | 1 | 10 | 8 | 96 |
| FO109-1210-06S | 1 | 12 | 6 | 96 |
| FO109-1410-04S | 1 | 14 | 4 | 96 |
| FO109-1610-02S | 1 | 16 | 2 | 96 |
| FO109-24S | 1 | 0 | 24 | 120 |
| FO109-0410-20S | 1 | 4 | 24 | 120 |
| FO109-0610-18S | 1 | 6 | 18 | 120 |
| FO109-2410-06S | 1 | 24 | 6 | 144 |
| FO109-3010 | 1 | 30 | 0 | 144 |
| FO109-36S | 1 | 0 | 36 | 168 |
| FO109-0610-30S | 1 | 6 | 30 | 168 |
| FO109-1210-24S | 1 | 12 | 24 | 168 |
| FO109-3610 | 1 | 36 | 0 | 168 |
| FO109-42S | 1 | 0 | 42 | 192 |
| FO109-0610-36S | 1 | 6 | 36 | 192 |
| FO109-1210-30S | 1 | 12 | 30 | 192 |
| FO109-48S | 1 | 0 | 48 | 216 |
| FO109-0610-42S | 1 | 6 | 42 | 216 |
| FO109-0910-39S | 1 | 9 | 39 | 216 |
| FO109-1210-36S | 1 | 12 | 36 | 216 |
| FO109-1810-30S | 1 | 18 | 30 | 216 |
| FO109-2410-24S | 1 | 24 | 24 | 216 |
| FO109-60S | 1 | 0 | 60 | 264 |
| FO109-0610-54S | 1 | 6 | 54 | 264 |
| FO109-0910-51S | 1 | 9 | 51 | 364 |
| FO109--1210-48S | 1 | 12 | 48 | 364 |
| FO109-72S | 1 | 0 | 72 | 312 |
| FO109-1210 | 1 | 12 | 0 | 72 |
