Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001,ROHS,REACH
Numero di modello:
FO102
Contattici

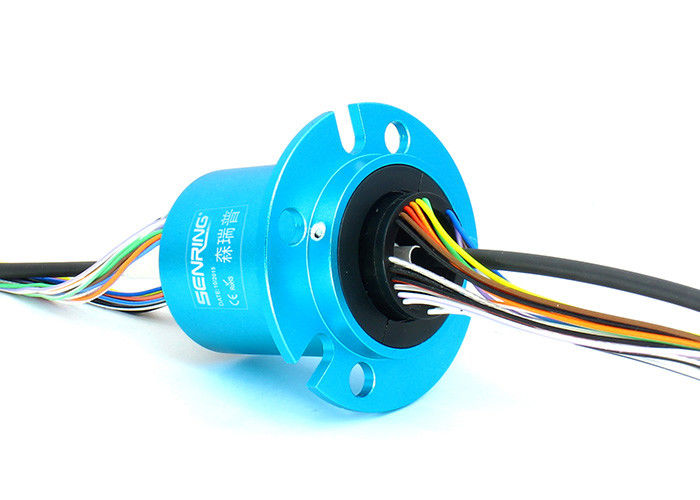

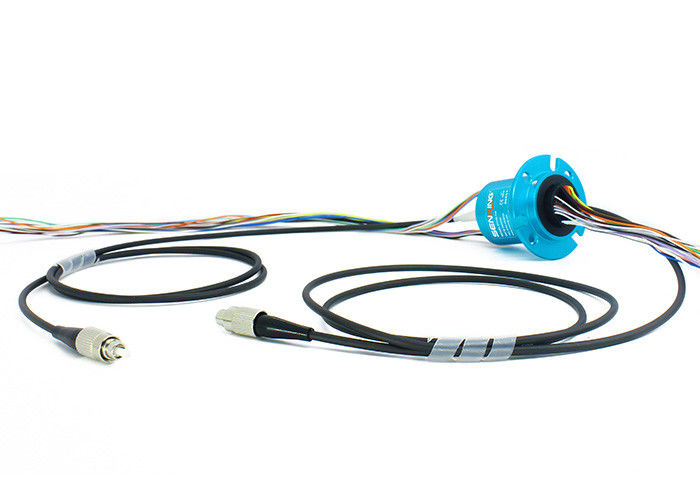

Velocità di lavoro a fibra ottica di Ring Rotary Joint With 2000 giri/min. di slittamento per attrezzatura girante
Descrizione del giunto rotante a fibra ottica FO102
L'anello che di contatto Fibra-elettrico del canale di SENRING 1 il giunto rotante a fibra ottica inoltre ha chiamato 1 canale anello di contatto a fibra ottica, 1 fibra del canale (singoli modo di sostegno/misto) può trasmettere la data senza perdita quando roating senza restrizione 360°
Caratteristiche del giunto rotante a fibra ottica FO102
1. Può trasmettere il segnale a fibra ottica del singolo canale quando 360° che roating;
2. lunghezza: 1310nm;
3. Perdita di inserzione bassa, alta velocità;
4. Non contatto, nessun attrito, vita lavorativa lunga, >100 milione rivoluzioni (le rivoluzioni di 20-30 milioni per il modello del canale di segnale);
5. Può combinarsi per trasmettere il potere, il segnale di controllo, segnale di micropower di controllo antomative del computer;
6. Può combinarsi con l'anello di contatto elettrico tradizionale per trasmettere il potere ed i dati ad alta velocità;
7. Grado di piccola dimensione, leggero, alto della guarnizione;
8. Segnale di fibra ottica della trasmissione, nessuna perdita, non trasmissione interurbana di disturbo elettromagnetico.
Caratteristica tecnica del giunto rotante a fibra ottica FO102
| oggetto/tipo | Singolo modo (MP) | multi modo (millimetri) |
| Larghezza di banda (nanometro) | ±50 | |
| Perdita di inserzione massima, 23℃ (dB) | 1,2 | 0,7 |
| Fluttuazione di perdita di inserzione (dB) | ≤0.6 | ≤0.4 |
| Attenuazione di riflessione (dB) | ≥55 (senza connettore) | ≥40 (senza connettore) |
| potere massimo (W) | 0,5 | |
| Velocità massima (RPM) | 2000 | |
| Vita lavorativa | >200 milioni | |
| Temperatura del lavoro (℃) | -20~60 | |
| Temperatura di stoccaggio (℃) | -50~85 | |
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| resistenza di isolamento | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| spec. del filo di piombo. | AWG26# ha argentato il teflon | AWG26# ha argentato il teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) | |
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | <0> | |
| Dati meccanici | |
| spec. | dati |
| vita lavorativa | 8000 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Velocità girante | 250RPM |
| Temperatura del lavoro | -20℃~60℃ |
| umidità del lavoro | RH di 0~85% |
| materiale del contatto | metallo prezioso |
| abitazione del materiale | lega di alluminio |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 |
| Grado del IP | IP51 |
Descrizione del numero del pezzo
Disegno
