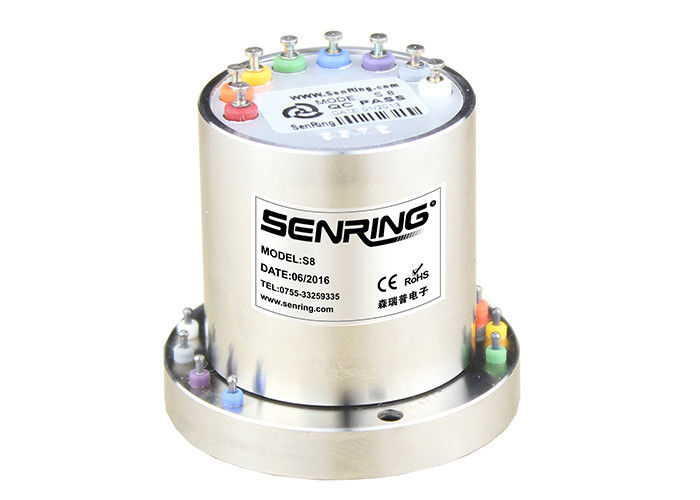

12000RPM slittamento ad alta velocità Ring With Integrated Structure, peso leggero, alto grado del IP
Descrizione dell'anello di contatto ad alta velocità G000
I collettori ad anello ad alta velocità sono comunemente usati in varie applicazioni industriali, includenti nella robotica, nei generatori eolici, nell'attrezzatura medica e nei sistemi aerospaziali. Forniscono una soluzione affidabile ed efficiente per i dati ed il potere di trasmissione in attrezzatura girante ad alta velocità.
Anello di contatto ad alta velocità di serie di SENRING G000, velocità massima 12000RPM, che è il più alto modello girante dell'anello di contatto della velocità quando 360° che gira fra i collettori ad anello ad alta velocità di serie. Con la struttura integrata, peso leggero, alto grado del IP.
Caratteristiche dell'anello di contatto ad alta velocità G000
Il giunto rotante che state riferendo a ha una velocità massima di 12.000 giri/min. ed è destinato a trasmettere attendibilmente 2-16 canali di segnali 0.1-1A. Il giunto ha un foro solido, con un diametro esterno del rotore di 41.2mm e un diametro esterno dello statore di 31mm, secondo le indicazioni del disegno.
Questo giunto rotante è fatto delle leghe ad alta temperatura e dei materiali compositi, eliminando l'esigenza del raffreddamento. Ha una progettazione integrata della struttura che lo rende facile installare e fornisce l'alta concentricità.
Questo giunto rotante è utilizzato tipicamente nelle applicazioni quali prova di velocità del motore degli aerei, le semiasse automobilistiche ed i sistemi di prova di coppia di torsione dell'albero di trasmissione.
| Dati meccanici | |
| spec. | dati |
| Velocità girante | 12000RPM |
| lavoro temporaneo. | -30℃∼80℃ |
| umidità del lavoro | 0~85%RH |
| materiale del contatto | I collettori ad anello di SENRING classificano la Tabella |
| abitazione del materiale | lega di alluminio |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 |
| Dati elettrici | |
| spec. | dati |
| gamma di tensione | 0∼440VAC/VDC |
| resistenza di isolamento | ≥1000MΩ/500VDC |
| spec. del filo di piombo. | terminale |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) |
| Resistenza dielettrica | 800VAC@50Hz, 60s |
| Rumore elettrico | < 0=""> |
| certificato | RoHS, CE |
| Grado del IP | IP51 |

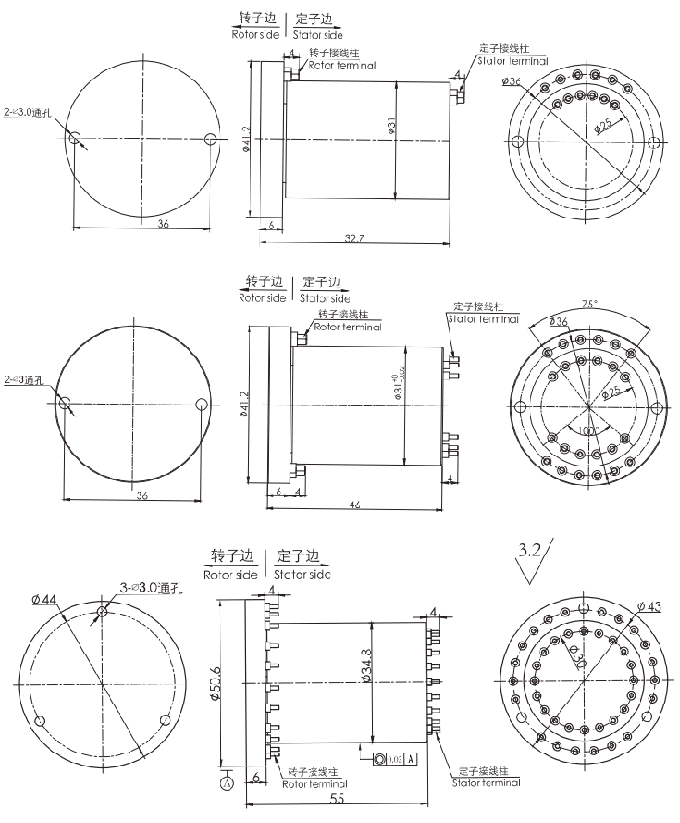

Disegno dell'anello di contatto ad alta velocità G000
I giunti rotanti ad alta velocità sono soluzioni affidabili ed efficienti per i segnali ed il potere di trasmissione in attrezzatura girante ad alta velocità. La suoi capacità ad alta velocità, capacità della trasmissione del segnale, progettazione solida del foro, materiali, progettazione integrata della struttura ed applicazioni tipiche gli operano una scelta popolare per una vasta gamma di applicazioni industriali.
