Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
EH3899-01
Contattici
1 gigabit Ethernet+1~56 di Manica del giunto rotante 1 di Gigabit Ethernet di Manica gira intorno al segnale di potere

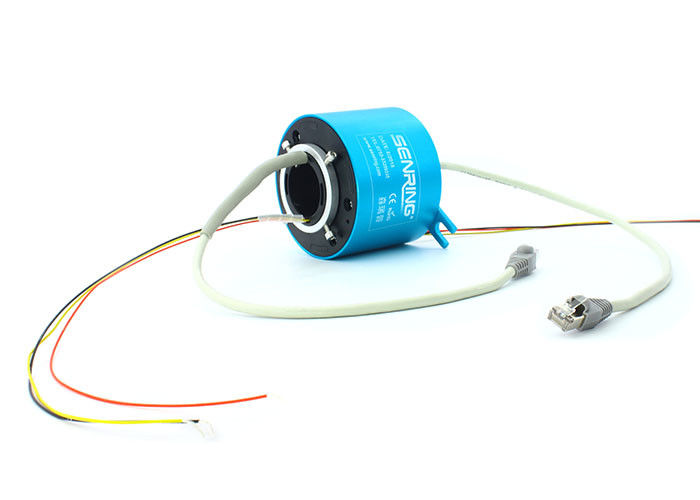

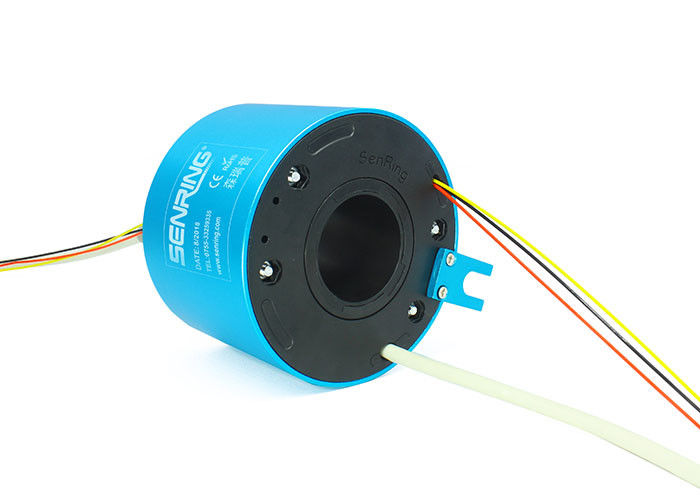

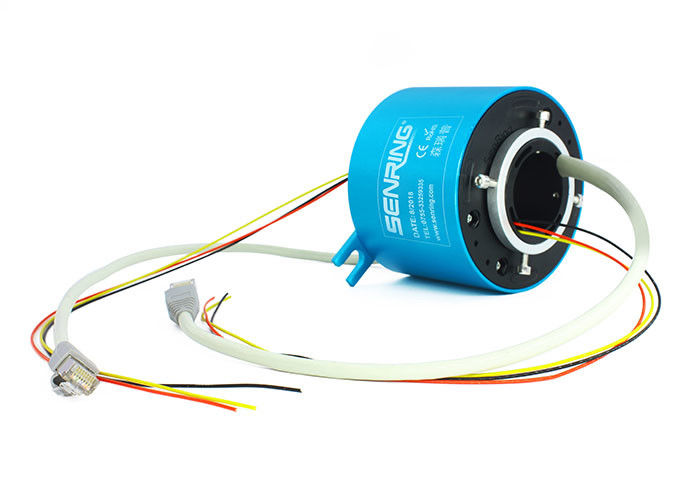

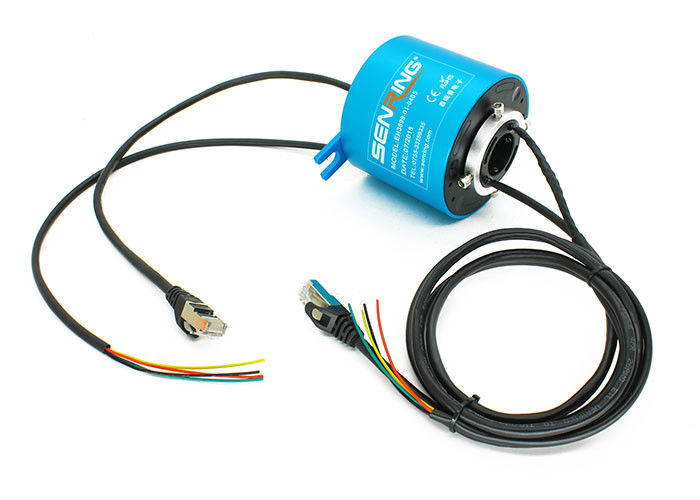

Descrizione dell'anello di contatto di Ethernet EH3899-01
Il giunto rotante di Gigabit Ethernet di serie di SENRING EH3899-01, con la struttura integrata, foro 38.1mm, il OD 99mm, può esattamente segnale di Gigabit Ethernet del canale del tranmit 1 quando 360° che roating, può combinarsi per trasmettere un potere di 1~58 circuiti (2~20A corrente) e USB
Caratteristiche dell'anello di contatto di Ethernet EH3899-01
1. RJ45 connettore maschio standard, facoltativo femminile RJ45;
2. Può trasmettere costantemente 1 segnale di Gigabit Ethernet del canale, massimo trasmettono i canali: 8 canali.
3. Può combinarsi per trasmettere un potere/segnale di 1~58 circuiti;
4. Dimensione 38.1mm, OD99mm del foro;
5. Pricipalmente usato per la trasmissione dell'Ethernet dei 10m, 100M, 1000M BaseT;
6. Con i vantaggi di trasmissione affidabile, di nessuna perdita del pacchetto, di nessun codice della corda, di attenuazione di riflessione bassa, di perdita di inserzione bassa, ecc.
Descrizione del numero del pezzo
Disegno dell'anello di contatto di Ethernet EH3899-01
Lista di modello standard
| Modello | circuiti segnale/di potere no. | Canali di Ethernet no. | lunghezza L (millimetri) | ||
| segnale (0∼2A) | potere (10A) | potere (20A) | |||
| EH3899-01-0210 | 0 | 2 | 0 | 1 | 72 |
| EH3899-01-04S | 4 | 0 | 0 | 1 | 72 |
| EH3899-01-0410 | 0 | 4 | 0 | 1 | 72 |
| EH3899-01-0420 | 0 | 0 | 4 | 1 | 72 |
| EH3899-01-10S | 10 | 0 | 0 | 1 | 96 |
| EH3899-01-0210-08S | 8 | 2 | 0 | 1 | 96 |
| EH3899-01-0610-04S | 4 | 6 | 0 | 1 | 96 |
| EH3899-01-16S | 16 | 0 | 0 | 1 | 120 |
| EH3899-01-1610 | 0 | 16 | 0 | 1 | 120 |
| EH3899-01-0410-12S | 12 | 4 | 0 | 1 | 120 |
| EH3899-01-0810-08S | 8 | 8 | 0 | 1 | 120 |
| EH3899-01-22S | 22 | 0 | 0 | 1 | 144 |
| EH3899-01-0410-18S | 18 | 4 | 0 | 1 | 144 |
| EH3899-01-2210 | 0 | 22 | 0 | 1 | 144 |
| EH3899-01-28S | 28 | 0 | 0 | 1 | 168 |
| EH3899-01-40S | 40 | 0 | 0 | 1 | 216 |
| EH3899-01-58S | 58 | 0 | 0 | 1 | 288 |
MOD
| Ethernet | 1 baseT dei canali 100M/1000M |
| Dati meccanici | |
| spec. | dati |
| vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| lavoro temporaneo | -30℃∼80℃ |
| umidità del lavoro | RH di 0∼85% |
| materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| abitazione del materiale | lega di alluminio |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 |
| connettori | RJ45 | |
| Dati elettrici | ||
| spec. | dati | |
| potere | segnale | |
|
gamma di tensione
|
0∼440VAC/VDC | 0∼440VAC/VDC |
|
resistenza di isolamento
|
≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| spec. del filo di piombo | AWG17# ha argentato il cavo del teflon | AWG22# ha argentato il cavo del teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) | |
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| Rumore elettrico | <10> | |
| Certificato del CE | sì | |
| Vibrazione meccanica | MIL-STD-810E | |
| Materiale | RoHS compiacente | |
FAQ:
1. Che cosa facciamo?
Mettiamo a fuoco sullo sviluppo, collettori ad anello di alta qualità su fabbricazione, su progettazione ed offriamo le varie soluzioni per i sistemi giranti.
2. Come scelgo un anello di contatto?
La selezione adeguata di una soluzione dell'anello di contatto richiede i dettagli circa i parametri di esercizio della vostra applicazione compresi i circuiti totali, tensione e amp per circuito, velocità di funzionamento e tipo del montaggio. Un buon posto per iniziare la vostra ricerca è con i nostri collettori ad anello standard. Se siete sicuro che soluzione su ordinazione/modificata molto probabilmente è richiesta o ha bisogno dell'assistenza nella vostra selezione, contattici per cominciare.
3. Offrite i collettori ad anello su ordinazione?
Sì, se siete sicuro che soluzione su ordinazione/modificata molto probabilmente è richiesta o ha bisogno dell'assistenza nella vostra selezione, contattici per cominciare. I nostri ingegneri forniranno la soluzione perfetta per i vostri bisogni.
