Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
EM022
Contattici

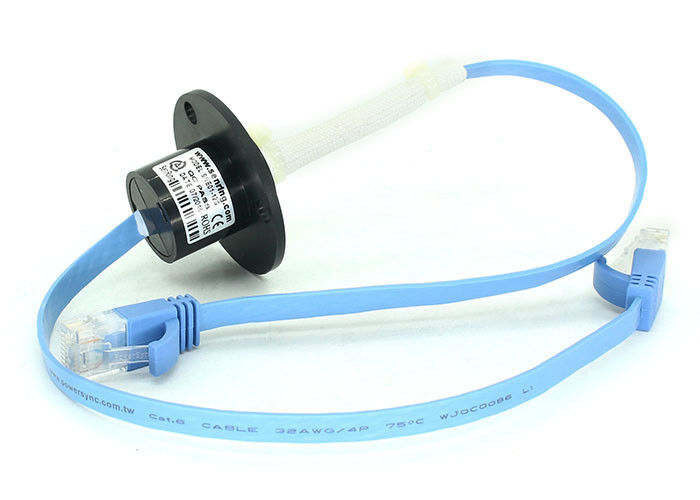

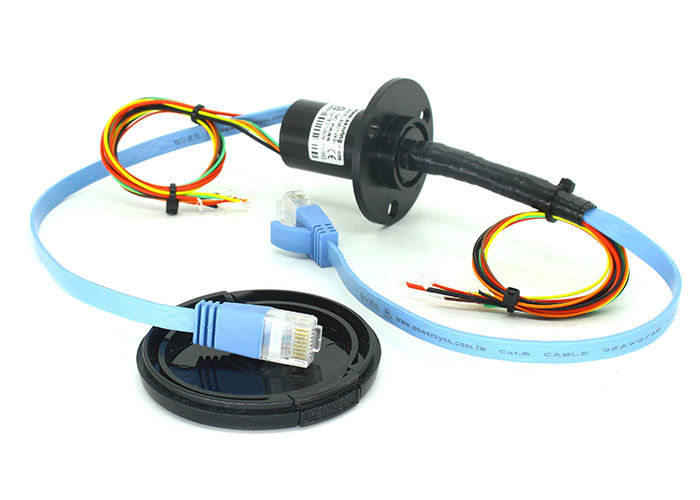

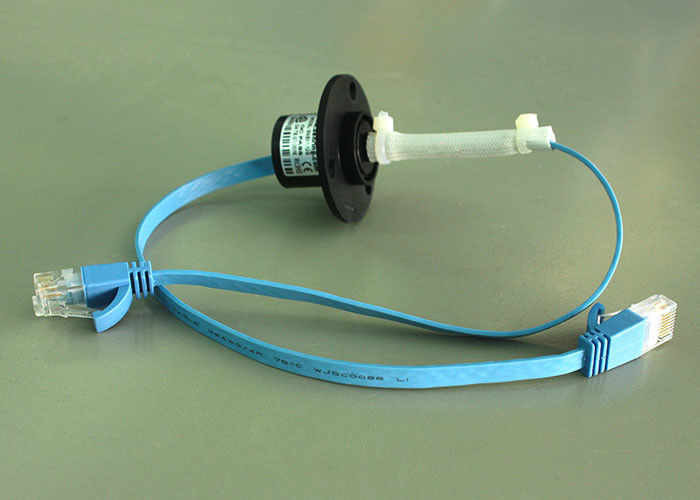

Anello di contatto miniatura di Gigabit Ethernet 1channels potere/segnale dei circuiti 1000M/di 100M Ethernet +2~16
Descrizione dell'anello di contatto di Ethernet EM022
L'anello di contatto di Ethernet di gigabit di serie di Senring EM022 è un anello di contatto conduttivo di precisione integrale che può girare 360 gradi per trasmettere 1-2 canali di segnali di Ethernet di gigabit. L'anello di contatto è solido senza fori ed ha un diametro esterno di 22mm. Può mescolarsi trasmette 1-16 canali di corrente 2-20A e di miscela con altri segnali quali USB e HDMI. Confrontato ai simili prodotti sul mercato, presenta i vantaggi della trasmissione stabile, di nessuna perdita del pacchetto, di nessun errore di codice, di attenuazione di riflessione bassa e di perdita di inserzione bassa. Usa la tecnologia ricoprente militare degli Stati Uniti con i metalli preziosi ed il trattamento superhard di doratura ed ha un tasso di errore ultrabasso dei BER e un rapporto segnale-rumore ultraelevato.
Caratteristiche dell'anellodi contatto di Ethernet di EM022
1. RJ45 connettore maschio standard, facoltativo femminile RJ45;
2. Può trasmettere 1~2 steadilys del segnale dei canali 100M/1000M Ethernet;
3. Può combinarsi per trasmettere un potere/segnale di 1~16 circuiti;
4. Solido, OD: 22mm;
5. Con i vantaggi di trasmissione affidabile, di nessuna perdita del pacchetto, di nessun codice della corda, di attenuazione di riflessione bassa, di perdita di inserzione bassa, ecc.
6. Con tecnologia di placcaggio militare degli Stati Uniti ed il rapporto segnale-rumore massimo basso di tasso di errore dei BER e;
Descrizione del numero del pezzo
Disegno dell'anellodi contatto di Ethernet di EM022
Caratteristica tecnica dell'anello di contatto di Ethernet EM022
| Ethernet | 1~2 baseT dei canali 100M/1000M |
| Dati meccanici | |
| spec. | dati |
| vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| lavoro temporaneo | -30℃∼80℃ |
| umidità del lavoro | RH di 0∼85% |
| materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| abitazione del materiale | lega di alluminio |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 |
| Vibrazione meccanica | MIL-STD-810E |
| connettori | RJ45 | |
| Dati elettrici | ||
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistenza di isolamento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| spec. del filo di piombo | Cavo del teflon di AWG17#Silver-plated | Cavo del teflon di AWG22#Silver-plated |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) | |
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| Rumore elettrico | <10> | |
| Certificato del CE | sì | |
| Vibrazione meccanica | MIL-STD-810E | |
| materiale | RoHS compiacente | |
| materiale | RoHS compiacente | |
Lista di modello standard
| Modello | circuiti segnale/di potere no. | Canali di Ethernet no. | lunghezza L (millimetri) | |||
| segnale (2A) | potere (5A) | potere (20A) | 100M Ethernet | 1000M Ethernet | ||
| EM022-06 | 0 | 0 | 0 | 1 | 0 | 19 |
| EM022-12 | 6 | 0 | 0 | 1 | 0 | 26 |
| EM022-12V | 0 | 2 | 0 | 1 | 0 | 26 |
| EM022-12G | 0 | 0 | 0 | 0 | 1 | 26 |
| EM022-18 | 12 | 0 | 0 | 1 | 0 | 33 |
| EM022-18V | 6 | 2 | 0 | 1 | 0 | 33 |
| EM022-18X | 2 | 0 | 2 | 1 | 0 | 33 |
| EM022-18G | 6 | 0 | 0 | 0 | 1 | 33 |
| EM022-18GV | 0 | 2 | 0 | 0 | 1 | 33 |
| EM022-24 | 18 | 0 | 0 | 1 | 0 | 40 |
| EM022-24V | 12 | 2 | 0 | 1 | 0 | 40 |
| EM022-24X | 8 | 0 | 2 | 1 | 0 | 40 |
| EM022-24G | 12 | 0 | 0 | 0 | 1 | 40 |
| EM022-24GV | 6 | 2 | 0 | 0 | 1 | 40 |
| EM022-24GX | 2 | 0 | 2 | 0 | 1 | 40 |
| EM022-24GG | 0 | 0 | 0 | 0 | 2 | 40 |
*Remark: I circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 10A per ottenere N*10A, quali 2 circuiti di 10A parallelamente per uso 20A. se avete bisogno di personalizzi no. del canale di Ethernet, di potere e del segnale, o mescoli altri segnali, contatto dei pls il rappresentante di SenRing.
Tabella del grado dell'anello di contatto di Ethernet EM022
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | d'oro oro |
