Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
BH50130
Contattici
Circuiti massimi industriali di Ring Hole Size 50mm OD 130mm di slittamento del segnale del bus 96

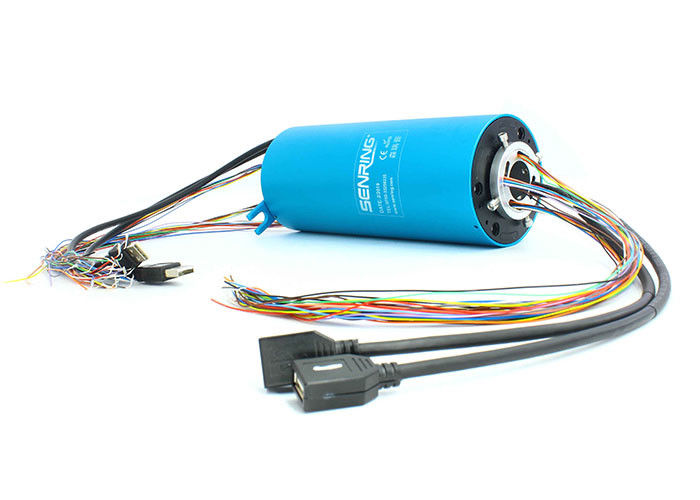

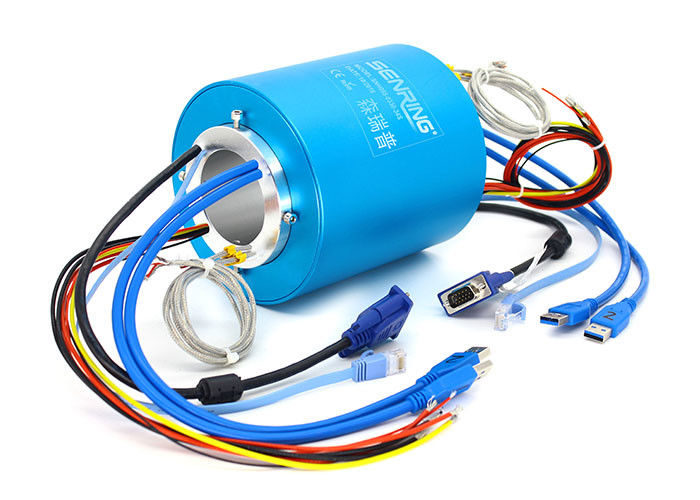

Descrizione dell'anello di contatto del segnale BH50130
Il forte e del segnale elettrico di contatto anello debole della serie BH50130 è una serie su misura dell'anello di contatto con un'apertura di 50mm e un diametro esterno di 130mm. Oltre all'apertura fissa ed al diametro esterno, i tipi del segnale possono essere personalizzati. L'anello di contatto di serie BH50130 può non solo trasmettere le correnti 2A/5A/10A/30A con 360 gradi di rotazione ma anche trasmettere stabile ed esattamente i vari segnali quali HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, il segnale del bus di Profibus, ecc. Il numero massimo dei circuiti permessi BH50130 è 96. Se il numero reale dei circuiti richiesti supera 96, contatti prego il personale tecnico di SENRING per personalizzazione.
Caratteristiche dell'anello di contatto del segnale BH50130
1. dimensione 50mm, OD 130mm, massimo del foro 96 circuiti;
2. trasmetta esattamente i dati ad alta velocità
3. trasmetta stabile tutti i tipi di segnali, quali RS-232, RS-485, RS-422, VGA, ecc.;
4. trasmetta esattamente tutti i tipi di segnali industriali del bus, quali Profibus, LonWorks, CanBus, DeviceNet e ControlNet;
5. trasmetta i segnali misti, quali USB, HDMI, Ethernet di 1000M, la fibra ottica, VGA, DVI, la rf coassiale (ad alta frequenza), ecc;
| circuiti no. | 2~96circuits (dipende dal modello) |
| valutazione di tensione | 0~440 VDC/VAC |
| Abitazione del materiale | Lega di AL |
| Vita lavorativa | > 80 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Rumore elettrico | <10m> |
| resistenza dielettrica | 800VDC@50Hz |
| Resistenza dielettrica | 1000MΩ@600VDC |
| Impiegati lavoranti. | -40℃ ~ 80°C |
| vibrazione meccanica | MIL-STD-810E |
| Corrente | segnale (2A), 10A/circuit |
| velocità girante massima | 250RPM continuamente, 1000RPM intermittentemente |
| coppia di torsione | 0.1N.m; cavo +0.03N.m/6 |
| Materiale del contatto | metallo prezioso: legha d'oro |
| resistenza di contatto | <20m> |
| Spec. del filo di piombo. | UL Teflon@Awg22, Awg16 |
| lunghezza del filo di piombo | 300mm |
| Grado del IP | IP51 |
| Umidità del lavoro | 10% ~ RH di 85% |
| Certificato del CE | SÌ |
| materiale | RoHS compiacente |
F - 100M Ethernet (Ethernet di 10, di 100 BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 Ethernet di BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sotto) (4circuits)
C - Canbus (Canbus - 4-Pin D-sotto) (4circuits)
D - Rete del dispositivo - 5 Pin Micro Change (5 circuiti)
T - Rete di controllo - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2.0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Segnale del codificatore del servomotore (8circuits)
E1 - Ethernet industriale (9circuits)
Come scelgo un anello di contatto?
La selezione adeguata di una soluzione dell'anello di contatto richiede i dettagli circa i parametri di esercizio della vostra applicazione compresi i circuiti totali, tensione e amp per circuito, velocità di funzionamento e tipo del montaggio. Se siete sicuro che soluzione su ordinazione/modificata molto probabilmente è richiesta o ha bisogno dell'assistenza nella vostra selezione, contattici per cominciare.
