Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
BH1286
Contattici

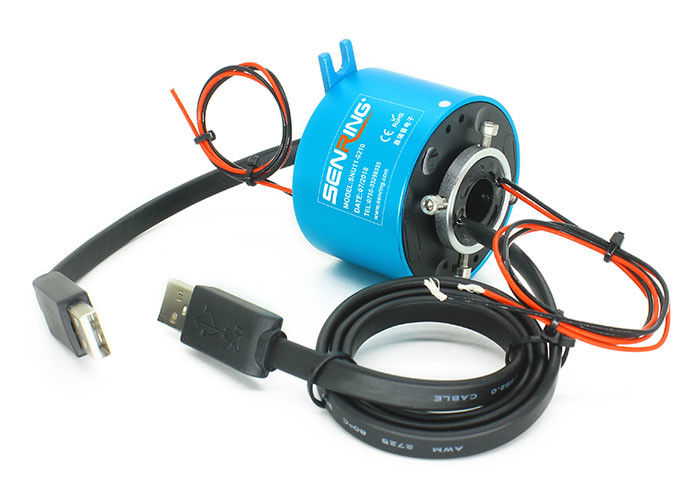

Circuiti massimi industriali di Ring Hole Size 12.7mm OD 86mm di slittamento del bus 96
Descrizione dell'anello di contatto del segnale BH1286
Il forte e del segnale elettrico di contatto anello debole della serie BH1286 è un anello di contatto su misura con un'apertura di 12.7mm, che può non solo trasmettere le correnti 2A/5A/10A/30A con 360 gradi di rotazione, ma inoltre personalizza la trasmissione (stabile ed accurata) di vari segnali quali HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, il segnale del bus di Profibus, ecc. Può essere utilizzato in tutto il dispositivo che richiede la rotazione 360° e la trasmissione di vari segnali di controllo.
Caratteristiche dell'anello di contatto del segnale BH1286
1. dimensione 12.7mm, OD 86mm, massimo del foro 96 circuiti;
2. Può trasmettere i dati ad alta velocità senza errori;
3. Trasmetta stabile i vari segnali quale RS-232, RS-485, RS-422, VGA;
4. Trasmetta stabile i vari segnali del bus quale Profibus, LonWorks, CanBus, DeviceNet, ControlNet;
5. Trasmissione mista di USB, HDMI, Gigabit Ethernet, fibra, VGA, DVI, segnali (ad alta frequenza) coassiali di rf;
6. Trasmetta stabile i dati di Ethernet (10M/100M/1000M BaseT).
| circuiti no. | 2~96circuits (dipende dal modello) |
| valutazione di tensione | 0~440 VDC/VAC |
| Abitazione del materiale | Lega di AL |
| Vita lavorativa | > 80 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Rumore elettrico | <10m> |
| resistenza dielettrica | 800VDC@50Hz |
| Resistenza dielettrica | 1000MΩ@600VDC |
| Impiegati lavoranti. | -40℃ ~ 80°C |
| vibrazione meccanica | MIL-STD-810E |
| Corrente | segnale (2A), 10A/circuit |
| velocità girante massima | 250RPM continuamente, 1000RPM intermittentemente |
| coppia di torsione | 0.1N.m; cavo +0.03N.m/6 |
| Materiale del contatto | metallo prezioso: legha d'oro |
| resistenza di contatto | <20m> |
| Spec. del filo di piombo. | UL Teflon@Awg22, Awg16 |
| lunghezza del filo di piombo | 300mm |
| Grado del IP | IP51 |
| Umidità del lavoro | 10% ~ RH di 85% |
| Certificato del CE | SÌ |
| materiale | RoHS compiacente |
F - 100M Ethernet (Ethernet di 10, di 100 BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 Ethernet di BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sotto) (4circuits)
C - Canbus (Canbus - 4-Pin D-sotto) (4circuits)
D - Rete del dispositivo - 5 Pin Micro Change (5 circuiti)
T - Rete di controllo - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2.0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Segnale del codificatore del servomotore (8circuits)
E1 - Ethernet industriale (9circuits)
Come scelgo un anello di contatto?
La selezione adeguata di una soluzione dell'anello di contatto richiede i dettagli circa i parametri di esercizio della vostra applicazione compresi i circuiti totali, tensione e amp per circuito, velocità di funzionamento e tipo del montaggio. Se siete sicuro che soluzione su ordinazione/modificata molto probabilmente è richiesta o ha bisogno dell'assistenza nella vostra selezione, contattici per cominciare.
