Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001,ROHS,REACH
Numero di modello:
M125
Contattici

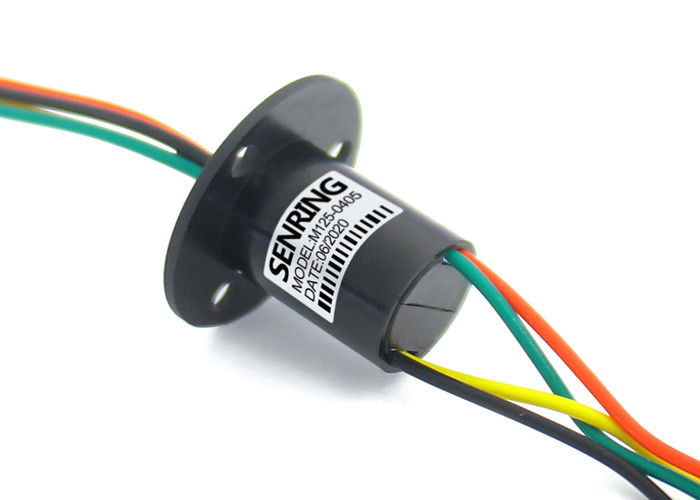

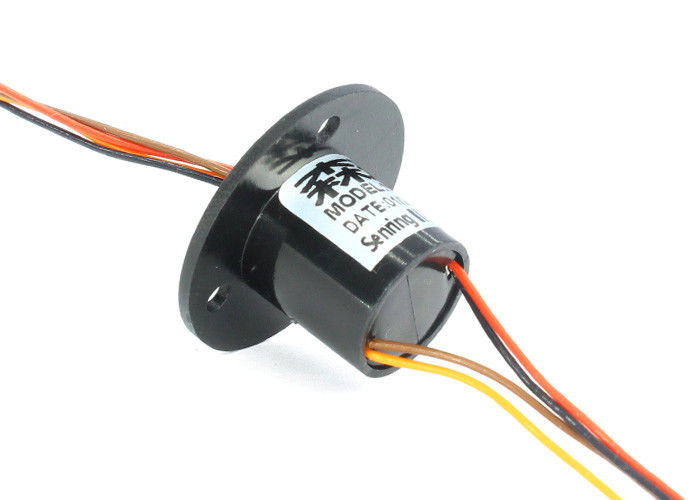

Anello di contatto miniatura della capsula OD 12.5mm 6~18circuits Signal@1.5A o 2~4circuits@5A
Descrizione dell'anello di contatto della capsula M125
La serie di SenRing M125 360 gradi che girano l'anello di contatto conduttivo del cappuccio ha un diametro esterno della parte principale di 12.5mm e un'opzione di lunghezza di 13.5mm - 23.5mm. È un micro anello di contatto del cappuccio specificamente sviluppato per piccoli prodotti elettronici di consumo. Il processo del centro del cappuccio di serie M125 adotta i punti di contatto dell'd'oro oro, assicurando la stabilità ed il tempo di impiego lungo. Il cavo girante dell'estremità ed il cavo statico dell'estremità corrispondentemente usare 24 cavi colore-codificati colorati, che è più conveniente per il cablaggio delle operazioni. L'anello conduttivo adotta una progettazione della V-scanalatura da 90 gradi, che tiene conto più superficie di contatto, rotazione della lisciatrice, coppia di torsione più bassa e resistenza dinamica più bassa.
Caratteristiche dell'anello di contatto della capsula M125
1. OD 12.5mm, lunghezza 13.5mm~23.5mm;
2. 6~18circuits signal@1.5A o 2~4circuits@5A;
3. coppia di torsione bassa, meno di 0.06N.m;
4. Prodotto standard, azione disponibili;
5. Flangia un tipo, tipo C, senza flangia facoltativa;
6. Struttura integrata, installazione facile.
Caratteristica tecnica dell'anello di contatto della capsula M125
| Parametri meccanici | |
| Vita lavorativa | 10millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità girante | 250RPM |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiale del contatto | metallo prezioso: d'oro oro |
| Abitazione del materiale | plastica costruita |
| Coppia di torsione | cavo 0.05N.m+0.01N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistenza di Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Spec. del filo di piombo. | riferisca alla lista di modello | riferisca alla lista di modello |
| lunghezza del filo di piombo | 150mm di lunghezza standard (può essere personalizzato) | |
| Resistenza dielettrica | 300VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| Grado del IP | IP51 | |
Descrizione del numero del pezzo
| modello | Circuiti NO. | Corrente massimo/circuito | spec. del filo di piombo. | Lunghezza L (millimetri) |
| M125-06 | 6 | 1.5A | Teflon placcato in argento AWG30# | 13,5 |
| M125-12 | 12 | 1.5A | Teflon placcato in argento AWG30# | 18,2 |
| M125-18 | 18 | 1.5A | Teflon placcato in argento AWG30# | 23,5 |
| M125-0205 | 2 | 5A | Teflon placcato in argento AWG22# | 13,5 |
| M125-0305 | 3 | 5A | Teflon placcato in argento AWG22# | 18,2 |
| M125-0405 | 4 | 5A | Teflon placcato in argento AWG22# | 18,2 |
