Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001,ROHS,REACH
Numero di modello:
M065
Contattici

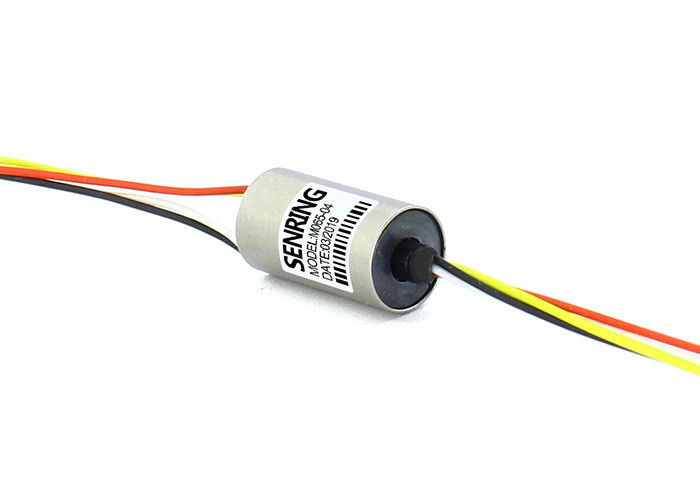

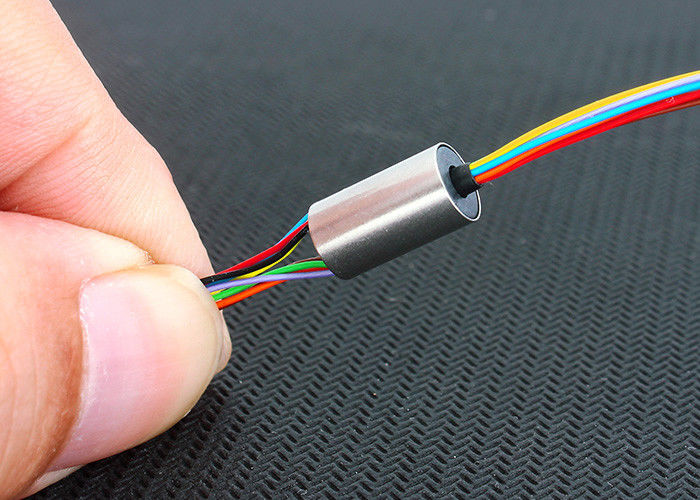

Anello di contatto miniatura della capsula del cavo di OD6.5mm 4~12 OD 6.5mm 4~12circuits@1A (0~1A)
Descrizione dell'anello di contatto della capsula M065
La serie di SenRing M065 360 gradi che girano l'anello di contatto miniatura del cappuccio ha un diametro esterno di 6.5mm, con le opzioni per 1 - 12 canali. È un micro anello di contatto specificamente sviluppato da SenRing per i prodotti elettronici del piccolo consumatore quali gli stabilizzatori elettronici del giunto cardanico ed i piccoli fuchi. Il processo del centro di questa serie di collettori ad anello adotta i punti di contatto dell'd'oro oro, assicurando la stabilità ed il tempo di impiego lungo. È il prodotto brevettato di SenRing, con un numero di brevetto di ZL 2016 2 0695427,2. L'anello micro-conduttivo di questa serie adotta una progettazione della V-scanalatura da 90 gradi, che tiene conto più superficie di contatto, rotazione della lisciatrice, coppia di torsione più bassa e resistenza dinamica più bassa. Il riuscito sviluppo del M065-12 promuoverà la miniaturizzazione di attrezzatura che richiede una rotazione di 360 gradi per la trasmissione del segnale, quali gli stabilizzatori elettronici del giunto cardanico, gli strumenti di precisione ed il micro aereo da ricognizione senza equipaggio.
Caratteristiche dell'anello di contatto della capsula M065
1. OD6.5mm, mini dimensione;
2. Produzione brevettata, numero: ZL 2016 2 0695427,2;
3. Coppia di torsione bassa, meno di 0.06N.m
4. 4~12 circuiti realizzabili;
5. Prodotto standard, azione disponibili;
6. senza flangia, installazione facile.
Caratteristica tecnica dell'anello di contatto della capsula M065
| Parametri meccanici | |
| Vita lavorativa | 10millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità girante | 150RPM |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiale del contatto | metallo prezioso: d'oro oro |
| Abitazione del materiale | plastica costruita |
| Coppia di torsione | cavo 0.05N.m+0.01N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistenza di Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Spec. del filo di piombo. | AWG30# ha argentato il teflon | AWG30# ha argentato il teflon |
| lunghezza del filo di piombo | 150mm di lunghezza standard (può essere personalizzato) |
|
| Resistenza dielettrica | 300VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| Grado del IP | IP51 | |
Descrizione del numero del pezzo
| modello | Circuiti NO. | Corrente massimo/circuito | Lunghezza L (millimetri) |
| M065-04 | 4 | 1A | 11,8 |
| M065-06 | 6 | 1A | 11,8 |
| M065-08 | 8 | 1A | 11,8 |
| M065-12 | 12 | 1A | 17,6 |
