Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
O032-24
Contattici

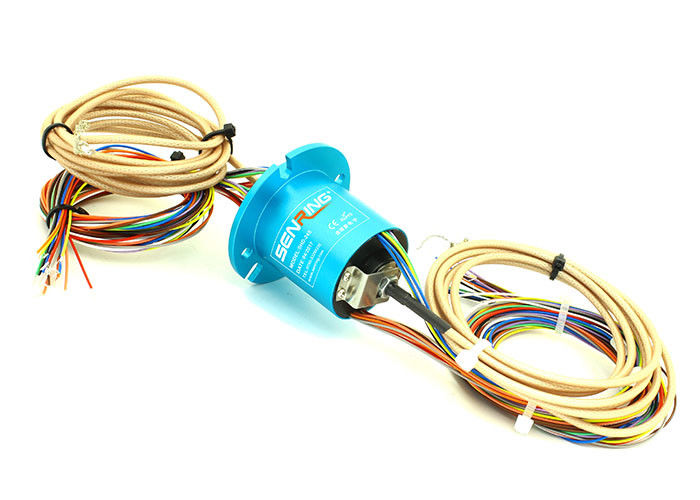

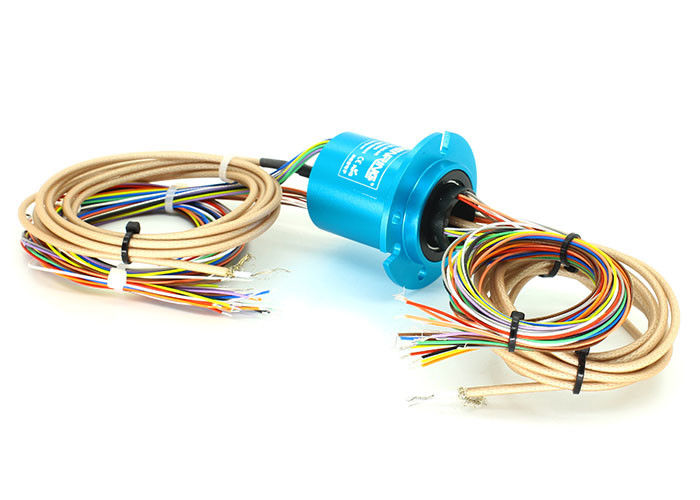

Slittamento su misura Ring For anello di contatto della capsula HD-SDI/Hd-MI di 1080P di HD-SDI
Descrizione dell'anello di contatto di O032-24 HD-SDI
Anello di contatto di serie HD di SENRING O032-24 il video, può trasmettere 1 segnale coassiale del segnale video del canale HD, del segnale di DC~3GHz HD o 12 dei circuiti 2A quando 360° che roating, velocità stimata: 100RPM.SHD-24 anello di contatto di serie HD, OD 32.8mm, lunghezza 47, MMCX, connettore coassiale di SMA facoltativo.
Caratteristiche dell'anello di contatto di O032-24 HD-SDI
1. il supporto DC~3GHz, può stalla trasmettere il segnale di vedio di 1080P HD;
2. Solido, con la flangia;
3. Può trasmettere 1 video potere/segnale dei circuiti 2A dell'anello di contatto del canale HD +12 quando girare 360°;
4. OD: 32.8mm, lunghezza: 47mm;
5. Può combinarsi per trasmettere il segnale di HF, il segnale di controllo, il segnale video ed altri segnali;
6. Prestazione elettrica eccellente di rotazione e della trasmissione;
7. Applicazione tipica: Monitoraggio di sicurezza di HD, macchina fotografica, macchina fotografica di HD ed altri campi.
Caratteristica tecnica dell'anello di contatto di serie o032-24
| Tasso di frequenza | DC-3GHz |
| Fluttuazione di perdita di inserzione | +/-0.05dB |
| Specificazione | RG405 |
| VSWR | ≤1.3 |
| impedenza | 50Ω |
| Dati meccanici | |
| spec. | dati |
| vita lavorativa | 10millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità girante | 250RPM continuamente |
| lavoro temporaneo. | -30℃∼80℃ |
| umidità del lavoro | RH di 0∼85% |
| materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| abitazione del materiale | lega di alluminio |
| coppia di torsione | 0.1N.m+ (circuiti 0.03N.m/6) |
| Perdita di inserzione | 0.65dB/1GHz massimo |
| attenuazione di riflessione | -18 dB/1GHz massimi |
| Velocità massima | 50RPM |
| Fluttuazione di VSWR | +/--0,05 |
| Stile | BNC/F (opzioni) |
| Dati elettrici | |
| spec. | dati |
| gamma di tensione | 0∼440VAC/VDC |
| resistenza di isolamento | ≥1000MΩ/500VDC |
| spec. del filo di piombo. | AWG26# ha argentato il teflon |
| lunghezza del filo di piombo | norma 250mm (può essere personalizzato) |
| Resistenza dielettrica | 500VAC@50Hz, 60s |
| Rumore elettrico | < 0=""> |
| Rumore elettrico | < 10m=""> |
| Certificato del CE | Sì |
| materiale | RoHS compiacente |
Disegno
FAQ:
1. Che cosa è un anello di contatto?
Un anello di contatto è un dispositivo elettromeccanico che permette la trasmissione di potere e dei segnali elettrici da uno stazionario ad una struttura girante. Un anello di contatto può essere utilizzato in tutto il sistema elettromeccanico che richiede la rotazione mentre trasmette il potere o i segnali. Può migliorare la prestazione meccanica, semplificare l'operazione di sistema ed eliminare i cavi danno-inclini che ciondolano dai giunti mobili.
2. Offrite i collettori ad anello su ordinazione?
Sì, se siete sicuro che soluzione su ordinazione/modificata molto probabilmente è richiesta o ha bisogno dell'assistenza nella vostra selezione, contattici per cominciare. I nostri ingegneri forniranno la soluzione perfetta per i vostri bisogni.
