Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
HF0118-12
Contattici

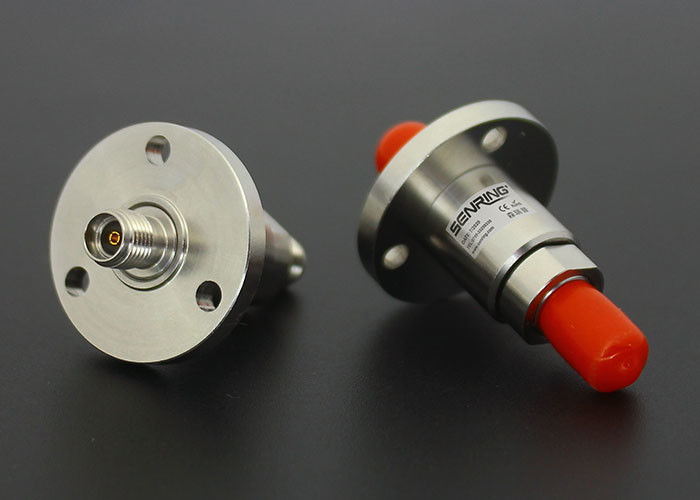

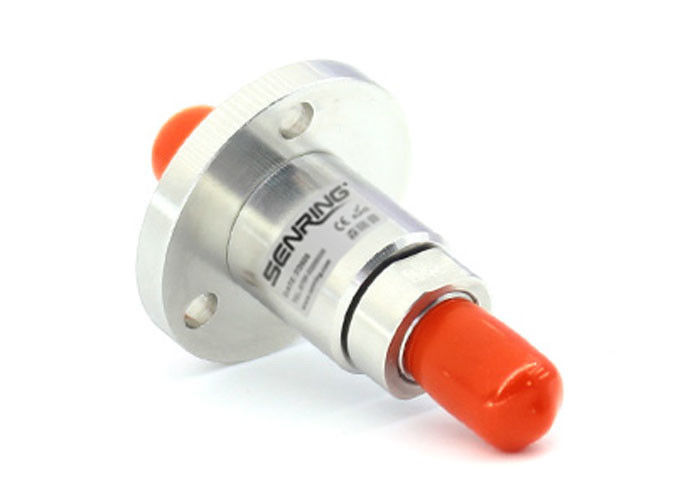

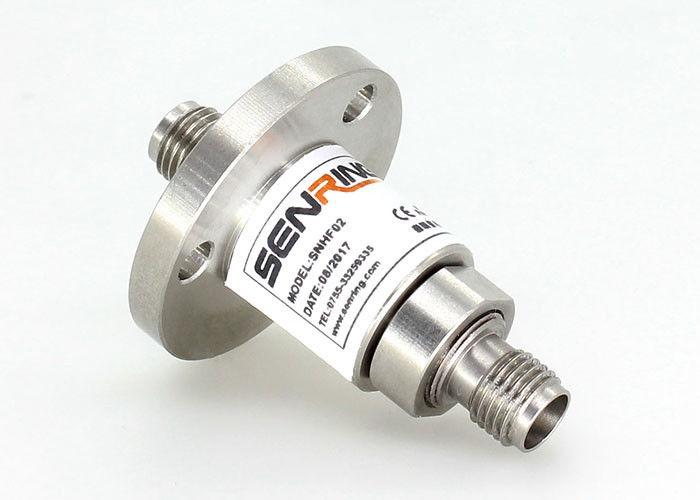

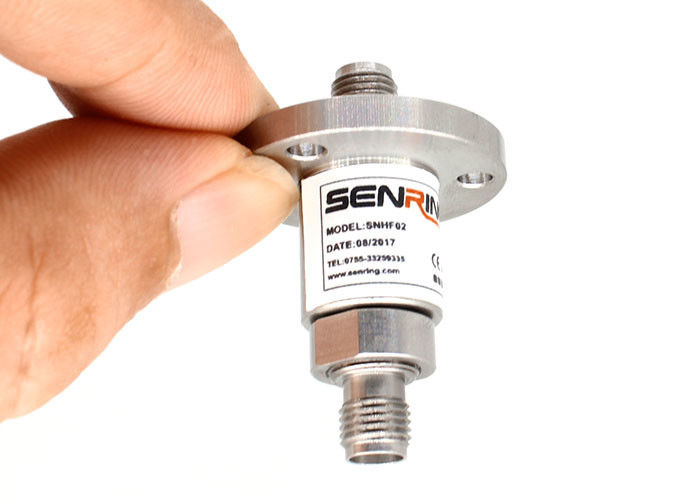

Un giunto rotante ad alta frequenza/collettore ad anello di 18 gigahertz con il singolo Manica per uso di applicazione del veicolo
Descrizione del giunto rotante ad alta frequenza HF0118-12
L'anello di contatto del cavo coassiale di serie di SENRING HF0118-12 è un 1 anello di contatto del giunto rotante del canale 18GHz rf, la frequenza DC~18GHz, il connettore di SMA-K/SMA-K, la velocità 100RPM del lavoro. HF0118-12 è trasmissione usata dei segnali numerici analogici e.
Caratteristiche del giunto rotante ad alta frequenza HF0118-12
1. Manica di rf: 1 canale;
2. Frequenza: DC~18GHz;
3. Rapporto basso di perdita di inserzione e di onda di condizione di tensione;
4. Domanda di antenna satellitare, Nave-sopportata, veicolo, radar, banco di prova dell'antenna a microonde….ecc; ;
5. Utilizzato nei dispositivi continui di rotazione 360° per trasferire i segnali ad alta frequenza;
6. Struttura integrata, installazione facile;
Caratteristica tecnica del giunto rotante ad alta frequenza HF0118-12
| Tipo del connettore | SMA-K (50Ω) |
| Frequenza | CC a 18 gigahertz |
| VSWR (massimo) | 1.3@DC a 10 gigahertz 1.4@DC a 18 gigahertz |
| Fluttuazione di VSWR (massima) | 0,05 |
| Potenza di picco (massima) | 3000W |
| Velocità girante (massima) | 250RPM |
| Iniziando coppia di torsione (massima) | 0.5N.cm |
| Carico assiale del connettore (massimo) | ±0.1N |
| Materiale isolante | PTFE |
| Temperatura | -55 a +85℃ (temperatura del lavoro) -55 a +85℃ (temperatura di stoccaggio) |
| Grado del IP | CRNA del IP 40. En 60529 |
| Stile | Io tipo |
| Fase wow (grado massimo) | 1° |
| Perdita di inserzione | 0,25 CC di dB @ a 10 gigahertz 0,30 dB @10 a 18 gigahertz |
| Fluttuazione di perdita di inserzione | 0,05 dB |
| Potere medio (massimo) | 500 gigahertz di W @1 200 W @6GHz 100 gigahertz di W @12 30 W @18GHz |
| vita lavorativa | > 10 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Coppia di torsione girante (massima) | 0,5 N.cm |
| Carico radiale del connettore (massimo) | ±0.1N |
| Umidità | 95% (umidità del lavoro) 85% (umidità di stoccaggio) |
Descrizione del numero del pezzo
Disegno
