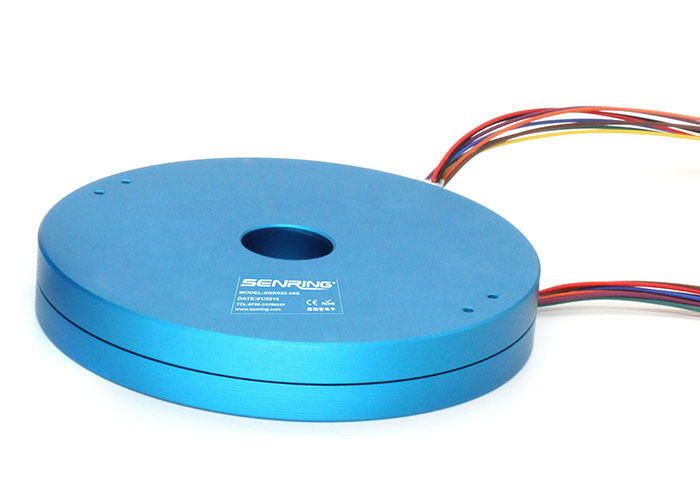

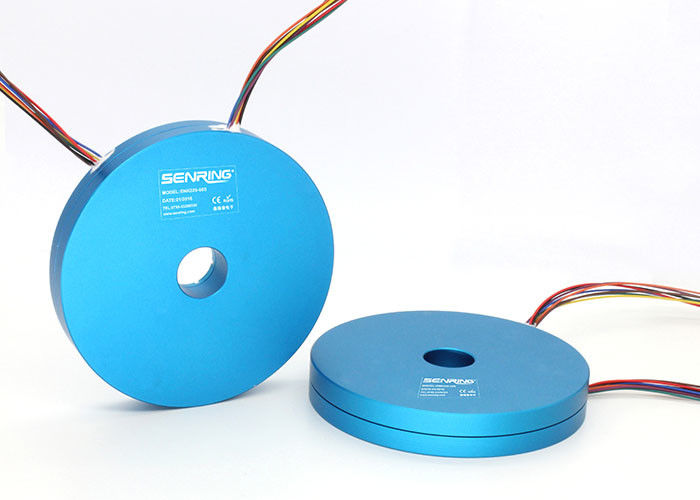

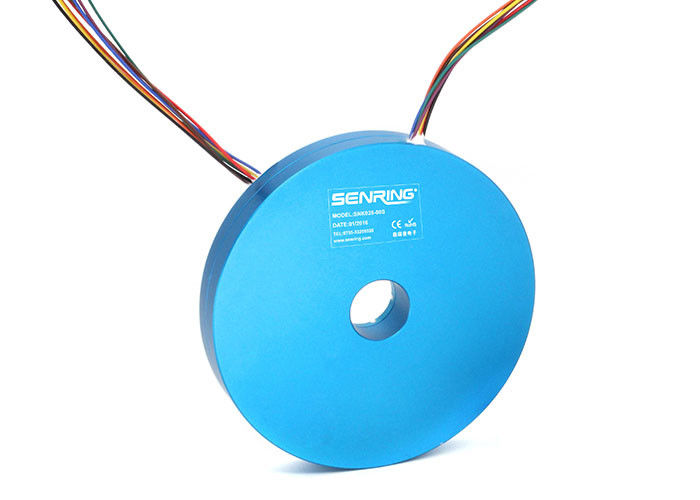

Spessore integrale 22mm di Ring With Hole Size 25.4mm di slittamento del pancake
Descrizione dell'anello di contatto del pancake k225
L'anello di contatto del pancake di serie di SenRing K225 è un anello di contatto molto sottile con un diametro alesato di 25.4mm e uno spessore di 22mm. Ci sono varie specifiche del diametro esterno da 92mm a 460mm. L'anello di contatto del pancake di serie K225 principalmente è utilizzato in attrezzatura con lo spazio molto limitato dell'installazione e le restrizioni rigorose su spessore dell'anello di contatto (altezza) che può ampliare lo spazio orizzontale. L'anello di contatto del pancake adotta un materiale di processo speciale di impregnazione sotto vuoto e del metallo prezioso per la spazzola, che ha alta stabilità, assicurando la prestazione di trasmissione elettrica eccellente e la prestazione di rotazione. Rispetto ai simili prodotti, l'anello di contatto del pancake di SenRing ha le caratteristiche principali di coppia di torsione bassa, di usura bassa, di rumore elettrico basso e di vita lunga ultra. Il modello standard sostiene 2-48 canali di 2-20A corrente/segnale.
| Dati meccanici | |
| spec. | dati |
| vita lavorativa (riferimento) | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| lavoro temporaneo. | -30℃∼80℃ |
| umidità del lavoro | RH di 0∼85% |
| materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Dati elettrici | ||
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0∼440VAC/VDC | 0∼240VAC/VDC |
| resistenza di isolamento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) |
|
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 | |
Descrizione del numero del pezzo
Disegno dell'anello di contatto del pancake k225
Caratteristiche dell'anello di contatto del pancake k225
1. Spessore (altezza): 22mm;
2. Dimensione 25.4mm, OD 92mm-460mm del foro;
3. Tecnologia speciale della sigillatura sotto vuoto & spazzola del metallo prezioso assicurare l'alta prestazione di trasmissione e girante di affidabilità;
4. Possono combinarsi per trasmettere i vari segnali quali i segnali ad alta frequenza, i segnali di controllo ed i segnali video, ecc;
5. Prestazione di trasmissione e girante eccellente;
6. Coppia di torsione bassa, attrito basso, rumore elettrico basso e vita lavorativa lunga eccellente;
Lista di modello standard
| Modello | signal/5A | 10A | 20A | OD (millimetro) |
| k225-02S | 2 | 0 | 0 | 92 |
| k225-0210 | 0 | 2 | 0 | 92 |
| k225-0210-02S | 2 | 2 | 0 | 108 |
| k225-0410 | 0 | 4 | 0 | 108 |
| k225-06S | 6 | 0 | 0 | 124 |
| k225-0610 | 0 | 6 | 0 | 124 |
| k225-0620 | 0 | 0 | 6 | 124 |
| k225-0210-04S | 4 | 2 | 0 | 124 |
| k225-12S | 12 | 0 | 0 | 172 |
| k225-1210 | 0 | 12 | 0 | 172 |
| k225-1220 | 0 | 0 | 12 | 172 |
| k225-0610-06S | 6 | 6 | 0 | 172 |
| k225-0620-06S | 6 | 0 | 6 | 172 |
| k225-18S | 18 | 0 | 0 | 216 |
| k225-1810 | 0 | 18 | 0 | 216 |
| k225-0610-12S | 12 | 6 | 0 | 216 |
| k225-1210-06S | 6 | 12 | 0 | 216 |
| k225-0810-10S | 10 | 8 | 0 | 216 |
| k225-24S | 24 | 0 | 0 | 268 |
| k225-2410 | 0 | 24 | 0 | 268 |
| k225-0610-18S | 18 | 6 | 0 | 268 |
| k225-1210-12S | 12 | 12 | 0 | 268 |
| K225-36S | 36 | 0 | 0 | 364 |
| K225-48S | 48 | 0 | 0 | 460 |
*Remark: I circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 10A per ottenere N*10A, quali 2 circuiti di 10A parallelamente per uso 20A. se avete bisogno di personalizzi la dimensione del foro, il OD, lo spessore, tipo del segnale del circuito no.and dell'anello di contatto, contatto dei pls il tecnico di SenRing
slittamento Ring Grade Table del pancake k225
| Codice del grado | Velocità girante massima | vita lavorativa | materiale del contatto |
| C: norma | 60RPM | le rivoluzioni di 3 milioni | metallo prezioso |
| D: industrical | 200RPM | le rivoluzioni di 10 milioni |
d'oro oro
|
