Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
K350
Contattici
Lo slittamento Ring Can Be Combined To del pancake trasmette il segnale preciso insieme a potere

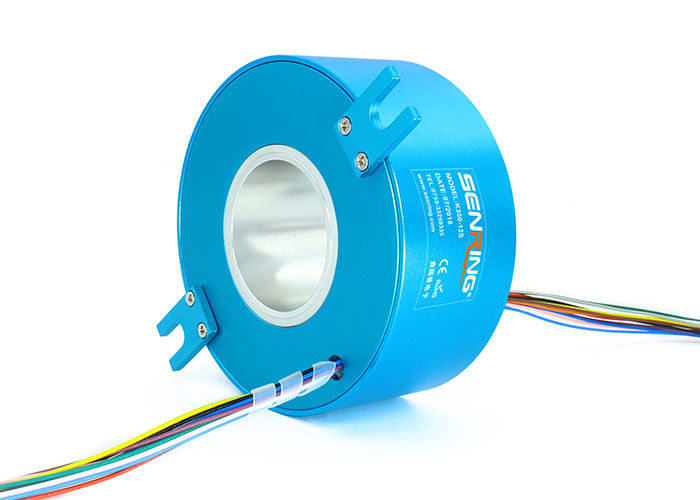

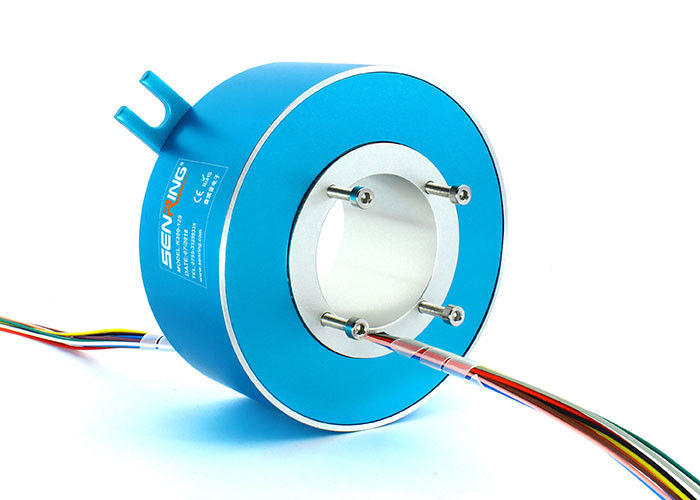

Descrizione dell'anello di contatto del pancake k350
L'anello di contatto piano ultrasottile del pancake di serie K350 ha un diametro interno di 50mm, un diametro esterno di 119mm e uno spessore di 25.1-91.9mm con le varie specifiche. Ha un alloggio della lega dell'tutto alluminio ed il materiale del contatto è trattato con metallo prezioso e doratura ultra-dura per assicurare l'operazione stabile e le fluttuazioni minime della resistenza. Pricipalmente è utilizzato negli ambienti con spazio verticale limitato e poca restrizione su spazio orizzontale.
Caratteristiche dell'anello di contatto del pancake k350
L'anello di contatto ha un diametro interno di 50mm e un diametro esterno di 119mm, con uno spessore che varia da 25.1mm a 91.9mm. Il materiale del contatto è trattato con metallo prezioso e doratura ultra-dura, assicurando l'operazione stabile e le fluttuazioni minime della resistenza. Può essere usato per la trasmissione mista dei segnali e del potere di precisione. Il contatto della molla a lamelle è stabilito di metallo prezioso, che ha l'alte stabilità ed affidabilità.
Tipo applicazione
| Macchinario industriale | Attrezzatura di riempimento |
| Attrezzatura esposizione/della mostra | Attrezzatura medica |
| centerse lavorante | tavole di indice rotatorie |
| Braccio meccanico | Lampada della chirurgia |
| torrette o avvolgicavi pesanti dell'attrezzatura | Porta girevole |
| Impacchettatrice | Macchina d'avvolgimento |
| attrezzatura di prova | impacchettatrici |
| Dati meccanici | |
| spec. | dati |
| vita lavorativa (riferimento) | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| lavoro temporaneo. | -30℃∼80℃ |
| umidità del lavoro | RH di 0∼85% |
| materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Dati elettrici | ||
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0∼440VAC/VDC | 0∼240VAC/VDC |
| resistenza di isolamento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) |
|
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 | |
Descrizione del numero del pezzo
Disegno dell'anello di contatto del pancake k350
Lista di modello standard
| Modello | signal/5A | 10A | 20A | Lunghezza L (millimetri) |
| k350-02S | 2 | 0 | 0 | 25,1 |
| k350-0210 | 0 | 2 | 0 | 25,1 |
| k350-0210-02S | 2 | 2 | 0 | 26,9 |
| k350-0410 | 0 | 4 | 0 | 26,9 |
| k350-06S | 6 | 0 | 0 | 30,7 |
| k350-0610 | 0 | 6 | 0 | 30,7 |
| k350-0620 | 0 | 0 | 6 | 30,7 |
| k350-0210-04S | 4 | 2 | 0 | 30,7 |
| k350-12S | 12 | 0 | 0 | 51,1 |
| k350-1210 | 0 | 12 | 0 | 51,1 |
| k350-1220 | 0 | 0 | 12 | 51,1 |
| k350-0610-06S | 6 | 6 | 0 | 51,1 |
| k350-0620-06S | 6 | 0 | 6 | 51,1 |
| k350-18S | 18 | 0 | 0 | 71,5 |
| k350-1810 | 0 | 18 | 0 | 71,5 |
| k350-0610-12S | 12 | 6 | 0 | 71,5 |
| k350-1210-06S | 6 | 12 | 0 | 71,5 |
| k350-0810-10S | 10 | 8 | 0 | 71,5 |
| k350-24S | 24 | 0 | 0 | 91,9 |
| k350-2410 | 0 | 24 | 0 | 91,9 |
| k350-0610-18S | 18 | 6 | 0 | 91,9 |
| k350-1210-12S | 12 | 12 | 0 | 91,9 |
*Remark: I circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 10A per ottenere N*10A, quali 2 circuiti di 10A parallelamente per uso 20A. se avete bisogno di personalizzi la dimensione del foro, il OD, lo spessore, tipo del segnale del circuito no.and dell'anello di contatto, contatto dei pls il tecnico di SenRing
slittamento Ring Grade Table del pancake k350
| Codice del grado | Velocità girante massima | vita lavorativa | materiale del contatto |
| C: norma | 60RPM | le rivoluzioni di 3 milioni | metallo prezioso |
| D: industrical | 200RPM | le rivoluzioni di 10 milioni |
d'oro oro
|
