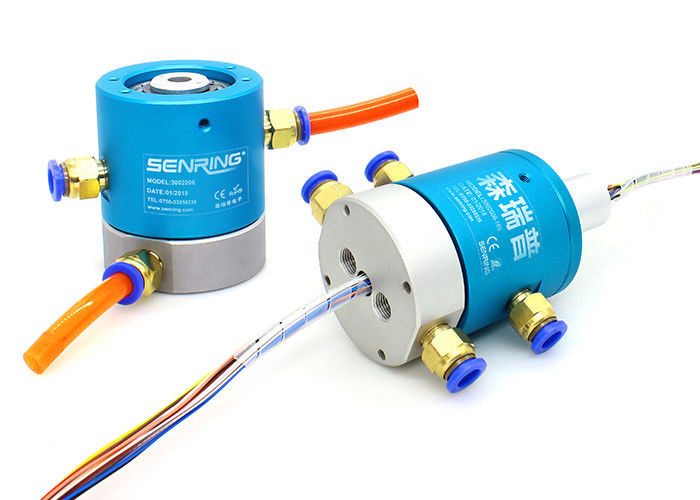

Dimensione compatta e G1/8 leggero» unione rotatoria pneumatica del passaggio di 2 gas
Una descrizione dell'unione rotatoria pneumatica 3002006
SENRING due attraversa i sindacati rotatori 3002006 serie, porto di sostegno G1/8 per i tubi di 6~8mm, può trasferire il vario medium compreso aria, vapore, il vuoto, la pressione negativa, la pressione positiva… ecc. quando 360° che gira,
Vantaggi:
1. dimensione compatta;
2. peso leggero;
3. coppia di torsione bassa
Lle caratteristiche dell'unione rotatoria pneumatica 3002006
1. supporto trasmettere potere misto ed i segnali, quali USB, HDMI, Ethernet di 1000M, VGA, DVI, la rf coassiale (ad alta frequenza), il segnale del servomotore, i collettori ad anello industriali… ecc del bus;
2. 360° trasmettono l'aria compressa, il vapore, il vuoto, la pressione negativa, la pressione positiva… ecc;
3. Max. Pressure: 1Mpa (vuoto: -1.5kPa, ad alta pressione può essere personalizzato);
4. » Porto supporto 2 G1/8 per i tubi di 6~8mm;
Una caratteristica tecnica dell'unione rotatoria pneumatica 3002006
| Passaggi (gas) | 2 passaggi |
| Dimensione del tubo | tubo di 6~8mm,» porto G1/8 |
| Dati meccanici | |
| spec. | dati |
| Vita lavorativa | 20millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità di funzionamento massima | 250RPM continuamente, 1000RPM intermittentemente |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Contatto Materia | Metallo prezioso |
| Abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Max. Operating Pressione |
Pressione positiva 1Mpa, vuoto -90kPa | |
| coppia di torsione | <0> | |
| Dati elettrici | ||
| spec. | dati | |
| Potere | Segnale | |
| Gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | <500m> | <500m> |
| Spec. del filo di piombo. | AWG17# ha argentato il cavo del teflon | AWG22# ha argentato il cavo del teflon |
| Lunghezza del filo di piombo | norma 250mm (può essere personalizzato) | |
| Resistenza di Insolution | 500VAC@50Hz, 6s | |
| Rumore elettrico | <0> | |
Descrizione del numero del pezzo
Disegno
Lista di modello standard
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo |
| 3002006 | 2 passaggi | G1/8» | 6~8mm |
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo | Circuiti del segnale (2A) | Lunghezza L (millimetri) |
| 3002006-06S | 2 passaggi | G1/8» | 6~8mm | 6 | 14 |
| 3002006-12S | 2 passaggi | G1/8» | 6~8mm | 12 | 21 |
| 3002006-24S | 2 passaggi | G1/8» | 6~8mm | 24 | 35 |
| 3002006-36S | 2 passaggi | G1/8» | 6~8mm | 36 | 52,3 |
| 3002006-56S | 2 passaggi | G1/8» | 6~8mm | 56 | 82 |
Disegno
Lista di modello standard
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo | Circuiti principali (10A) | Circuiti del segnale (2A) | Lunghezza L (millimetri) |
| 3002006-06S | 2 passaggi | G1/8» | 6~8mm | 0 | 6 | 38 |
| 3002006-0610 | 2 passaggi | G1/8» | 6~8mm | 6 | 0 | 38 |
| 3002006-12S | 2 passaggi | G1/8» | 6~8mm | 0 | 12 | 55 |
| 3002006-0610-06S | 2 passaggi | G1/8» | 6~8mm | 6 | 6 | 55 |
| 3002006-1210 | 2 passaggi | G1/8» | 6~8mm | 12 | 0 | 55 |
| 3002006-0610-12S | 2 passaggi | G1/8» | 6~8mm | 6 | 12 | 71,5 |
| 3002006-1210-06S | 2 passaggi | G1/8» | 6~8mm | 12 | 6 | 71,5 |
| 3002006-18S | 2 passaggi | G1/8» | 6~8mm | 0 | 18 | 71,5 |
| 3002006-1810 | 2 passaggi | G1/8» | 6~8mm | 18 | 0 | 71,5 |
| 3002006-0610-18S | 2 passaggi | G1/8» | 6~8mm | 6 | 18 | 88,5 |
| 3002006-24S | 2 passaggi | G1/8» | 6~8mm | 0 | 24 | 88,5 |
| 3002006-30S | 2 passaggi | G1/8» | 6~8mm | 0 | 30 | 106 |
| 3002006-36S | 2 passaggi | G1/8» | 6~8mm | 0 | 36 | 125 |
