Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
BM099
Contattici
Dati industriali su misura di Ring Accurately Transmit High Speed di slittamento del segnale del bus

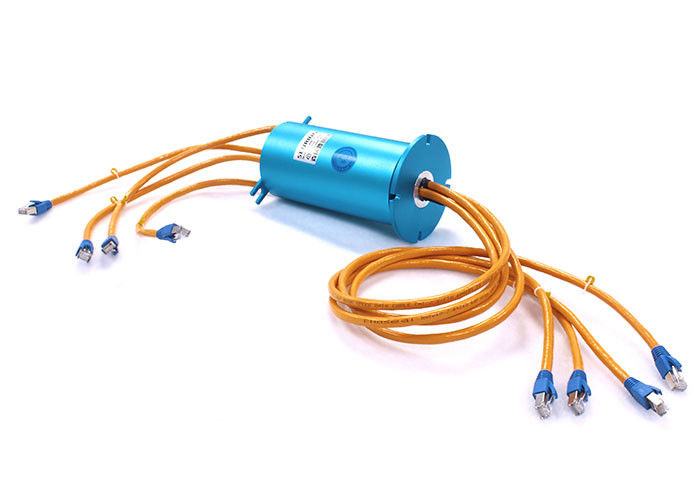

Descrizione dell'anello di contatto di serie bm099
L'anello di contatto industriale del segnale del bus di serie di Senring SNB include tutti i tipi di collettori ad anello industriali del segnale del bus, come: Canbus, Profibus, RS-232, USB, 1000M Ethernet, rf coassiale, VGA, ecc., camma soddisfare le esigenze trasmettere esattamente i vari segnali all'intervallo attraverso un anello di contatto quando rotazione dei dispositivi 360°. Vantaggi di serie di B: velocità di trasmissione indipendente del brevetto sul design, di dati redditizi e massimi e prestazione stabile. I matrials del contatto adottano la tecnologia di metallo prezioso + doratura dura, forte resistente all'uso e il chactrecter antiossidante assicura la vita lavorativa lunga.
Caratteristiche dell'anello di contatto di serie bm099
Questo solido non attraverso l'anello di contatto conduttivo alesato ha un diametro esterno di 99mm e un numero massimo dei circuiti di 120 itinerari.
Può trasmettere i dati ad alta velocità senza errori e può trasmettere stabile i vari segnali quali RS-232, RS-485, RS-422, VGA, ecc. inoltre, può anche trasmettere stabile i vari segnali del bus quale Profibus, LonWorks, CanBus, DeviceNet, ControlNet e può mescolare e trasmettere i segnali quali USB, HDMI, Gigabit Ethernet, la fibra ottica, VGA, DVI, radiofrequenza coassiale (alta frequenza), ecc.
Ancora, questo anello di contatto conduttivo può anche trasmettere stabile i dati di Ethernet (10M/100M/1000M BaseT).
Ha una vasta gamma di applicazioni, compreso dispositivo per l'impaccettamento, i robot, le attrezzature di automazione, gli apparecchi medici, le attrezzature industriali di controllo, il materiale di illuminazione della fase, le macchine di animazione del giocattolo ed altri campi.
Descrizione del numero del pezzo
Lista di codifica del tipo del segnale
F - 100M Ethernet (Ethernet di 100, di 10 BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (Ethernet 1000 di BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sotto) (4circuits)
C - Canbus (Canbus - 4-Pin D-sotto) (4circuits)
D - rete del dispositivo - 5 Pin Micro Change (5 circuiti)
T - rete di controllo - 75 Ω BNC (4circuits)
V - VGA (9circuits)
H - HDMI (19circuits)
U - USB 2.0 (5circuits)
Q - segnale coassiale (coassiale - 75 Ω BNC) (2circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - segnale del codificatore del servomotore (8circuits)
E1 - Ethernet industriale (9circuits)
Disegno dell'anello di contatto di serie bm099
| circuiti no. | 2~120circuits (dipende dal modello) |
| valutazione di tensione | 0~440 VDC/VAC |
| Abitazione del materiale | Lega di AL |
| Vita lavorativa | > 80 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Rumore elettrico | <10m> |
| resistenza dielettrica | 800VDC@50Hz |
| Resistenza dielettrica | 1000MΩ@600VDC |
| Impiegati lavoranti. | -40℃ ~ 80°C |
| vibrazione meccanica | MIL-STD-810E |
| Corrente | segnale (2A), 10A/circuit |
| velocità girante massima | 250RPM continuamente, 1000RPM intermittentemente |
| coppia di torsione | 0.1N.m; cavo +0.03N.m/6 |
| Materiale del contatto | metallo prezioso: legha d'oro |
| resistenza di contatto | <20m> |
| Spec. del filo di piombo. | UL Teflon@Awg22, Awg16 |
| lunghezza del filo di piombo | 300mm |
| Grado del IP | IP51 |
| Umidità del lavoro | 10% ~ RH di 85% |
| Certificato del CE | SÌ |
|
materiale |
RoHS compiacente |
