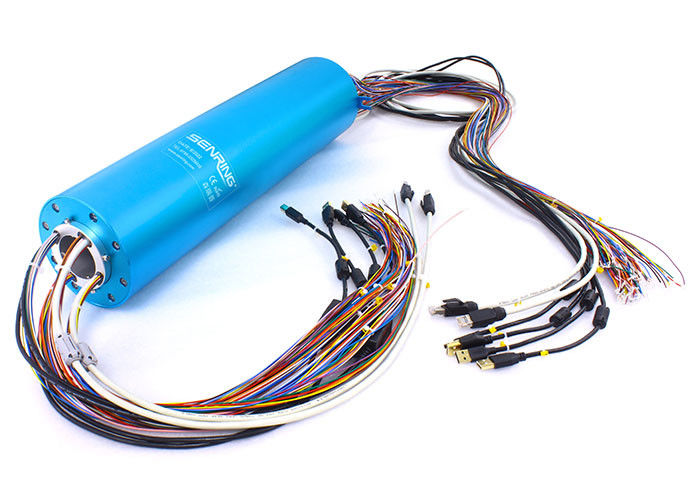

Alta videosorveglianza di Ring Customized For HD di slittamento di definizione HDMI
Descrizione dell'anello di contatto del segnale BH50130
L'anello di contatto industriale del bus di serie di SENRING BH50130 è una gamma di collettori ad anello progettati per la trasmissione dei segnali industriali vari del bus. Questa serie include i collettori ad anello per HDMI, HD-SDI, Ethernet di gigabit (GbE), RS-232, RS-485, RS-422, Profibus ed altri protocolli di comunicazione industriali. Ulteriormente, la serie può essere personalizzata per sostenere più tipi del segnale secondo i requisiti di applicazione specifici. Questi collettori ad anello sono costruiti per assicurare il trasferimento di dati affidabile fra la rotazione e le parti stazionarie di attrezzatura industriale. Sono adatti ad uso nelle condizioni ambientali dure, compreso le temperature elevate, le vibrazioni e la polvere. La serie di SENRING BH50130 è a disposizione in varie dimensioni, combinazioni di segnale e specifiche per soddisfare le diverse esigenze delle applicazioni industriali differenti.
Vantaggi:
1. Trasmissione di Gapless: La tecnologia conduttiva avanzata dell'anello di contatto permette alla trasmissione gapless del segnale, assicurando la stabilità e l'affidabilità della trasmissione dei dati.
2. Trasmissione multipla del segnale: Sostiene la trasmissione di vari segnali industriali del bus quali CanBus, DeviceNet, ControlNet, Profibus ed altri protocolli di comunicazione quale RS-232, RS-485, RS-422, Ethernet e può essere personalizzato per sostenere i tipi supplementari del segnale secondo i requisiti di applicazione specifici.
3. Trasmissione ad alta velocità: Sostiene la trasmissione dei dati ad alta velocità quale Gigabit Ethernet per soddisfare l'esigenza di trasferimento di dati veloce.
4. Colmare la lacuna: Incontra la trasmissione dei dati ha bisogno di di attrezzatura girante, colmando la lacuna in trasmissione dei dati fra la rotazione e l'attrezzatura fissa.
5. Economia di spazio: Progettazione integrata con una durevolezza più di piccola dimensione ed alta, spazio di risparmio ed affidabilità migliorare.
6. Alta affidabilità: Fatto dei materiali di alta qualità, della precisione lavorati e rigorosamente provati, assicurando alta affidabilità e tempo di impiego lungo.
Caratteristiche dell'anello di contatto del segnale BH50130
1. dimensione 50mm, OD 130mm, massimo del foro 96 circuiti;
2. trasmetta esattamente i dati ad alta velocità
3. trasmetta stabile tutti i tipi di segnali, quali RS-232, RS-485, RS-422, VGA, ecc.;
4. trasmetta esattamente tutti i tipi di segnali industriali del bus, quali Profibus, LonWorks, CanBus, DeviceNet e ControlNet;
5. trasmetta i segnali misti, quali USB, HDMI, Ethernet di 1000M, la fibra ottica, VGA, DVI, la rf coassiale (ad alta frequenza), ecc;
| circuiti no. | 2~96circuits (dipende dal modello) |
| valutazione di tensione | 0~440 VDC/VAC |
| Abitazione del materiale | Lega di AL |
| Vita lavorativa | > 80 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Rumore elettrico | <10m> |
| resistenza dielettrica | 800VDC@50Hz |
| Resistenza dielettrica | 1000MΩ@600VDC |
| Impiegati lavoranti. | -40℃ ~ 80°C |
| vibrazione meccanica | MIL-STD-810E |
| Corrente | segnale (2A), 10A/circuit |
| velocità girante massima | 250RPM continuamente, 1000RPM intermittentemente |
| coppia di torsione | 0.1N.m; cavo +0.03N.m/6 |
| Materiale del contatto | metallo prezioso: legha d'oro |
| resistenza di contatto | <20m> |
| Spec. del filo di piombo. | UL Teflon@Awg22, Awg16 |
| lunghezza del filo di piombo | 300mm |
| Grado del IP | IP51 |
| Umidità del lavoro | 10% ~ RH di 85% |
| Certificato del CE | SÌ |
| materiale | RoHS compiacente |
F - 100M Ethernet (Ethernet di 10, di 100 BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 Ethernet di BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sotto) (4circuits)
C - Canbus (Canbus - 4-Pin D-sotto) (4circuits)
D - Rete del dispositivo - 5 Pin Micro Change (5 circuiti)
T - Rete di controllo - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2.0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Segnale del codificatore del servomotore (8circuits)
E1 - Ethernet industriale (9circuits)
