Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
BH38119
Contattici
Segnali su misura industriali di Ring Stable Transmission Of Profibus di slittamento del segnale

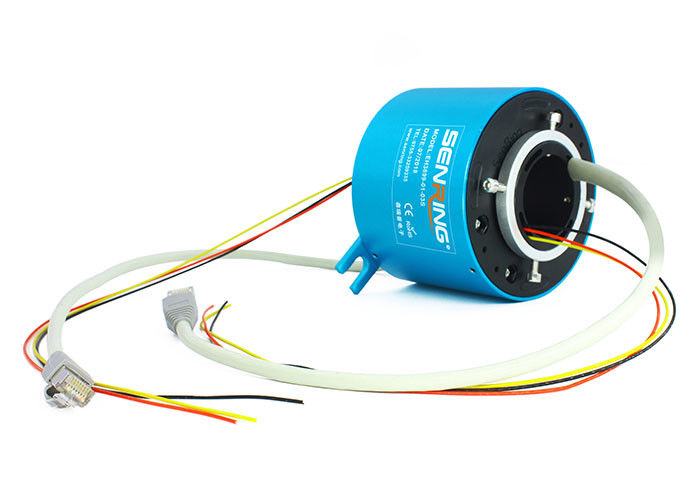

Descrizione dell'anello di contatto del segnale BH38119
I collettori ad anello industriali del bus presentano parecchi vantaggi che efficacemente migliorano l'efficienza della trasmissione dei dati e l'affidabilità di attrezzatura girante, soddisfacenti le esigenze di automazione industriale e dei sistemi di controllo.
Il forte e del segnale elettrico di contatto anello debole della serie BH38119 è una serie su misura dell'anello di contatto con un'apertura di 50mm e un diametro esterno di 119mm. Oltre all'apertura fissa ed al diametro esterno, i tipi del segnale possono essere personalizzati. L'anello di contatto di serie BH38119 può non solo trasmettere le correnti 2A/5A/10A/30A con 360 gradi di rotazione ma anche trasmettere stabile ed esattamente i vari segnali quali HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, il segnale del bus di Profibus, ecc. Il numero massimo dei circuiti per BH38119 è 168, che possono soddisfare la maggior parte delle richieste.
Caratteristiche dell'anello di contatto del segnale BH38119
1. una dimensione del foro di 38.1mm e un diametro esterno di 119mm con un massimo di 168 circuiti, rendente lo adatto ad uso in varie applicazioni.
2. Trasmette esattamente i dati ad alta velocità, compreso Gigabit Ethernet, assicurando il trasferimento di dati veloce ed affidabile.
3. Trasmissione stabile di vari tipi del segnale, quali RS-232, RS-485, RS-422, VGA ed altri protocolli di comunicazione.
4. Trasmissione stabile dei segnali industriali del bus, quali Profibus, LonWorks, CanBus, DeviceNet, ControlNet ed altri protocolli di comunicazione ampiamente usati nell'automazione industriale e nei sistemi di controllo.
5. Può trasmettere i segnali misti, quale USB, HDMI, 1000M Ethernet, la fibra ottica, VGA, DVI, rf coassiale (ad alta frequenza), tra l'altro, rendente lo adatto per varie applicazioni.
6. Trasmissione stabile dei dati di Ethernet alle velocità dei 10m/100M/1000M BaseT, assicurando trasferimento di dati affidabile nelle reti Ethernet industriali.
| circuiti no. | 2~168circuits (dipende dal modello) |
| valutazione di tensione | 0~690 VDC/VAC |
| Abitazione del materiale | Lega di AL |
| Vita lavorativa | > 80 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Rumore elettrico | <10m> |
| resistenza dielettrica | 800VDC@50Hz |
| Resistenza dielettrica | 1000MΩ@600VDC |
| Impiegati lavoranti. | -40℃ ~ 80°C |
| vibrazione meccanica | MIL-STD-810E |
| Corrente | segnale (2A), 10A/circuit |
| velocità girante massima | 250RPM continuamente, 1000RPM intermittentemente |
| coppia di torsione | 0.1N.m; cavo +0.03N.m/6 |
| Materiale del contatto | metallo prezioso: legha d'oro |
| resistenza di contatto | <20m> |
| Spec. del filo di piombo. | UL Teflon@Awg22, Awg16 |
| lunghezza del filo di piombo | 300mm |
| Grado del IP | IP51 |
| Umidità del lavoro | 10% ~ RH di 85% |
| Certificato del CE | SÌ |
| materiale | RoHS compiacente |
F - 100M Ethernet (Ethernet di 10, di 100 BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 Ethernet di BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sotto) (4circuits)
C - Canbus (Canbus - 4-Pin D-sotto) (4circuits)
D - Rete del dispositivo - 5 Pin Micro Change (5 circuiti)
T - Rete di controllo - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2.0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Segnale del codificatore del servomotore (8circuits)
E1 - Ethernet industriale (9circuits)
