Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE,ISO9001,ROHS
Numero di modello:
31002006
Contattici

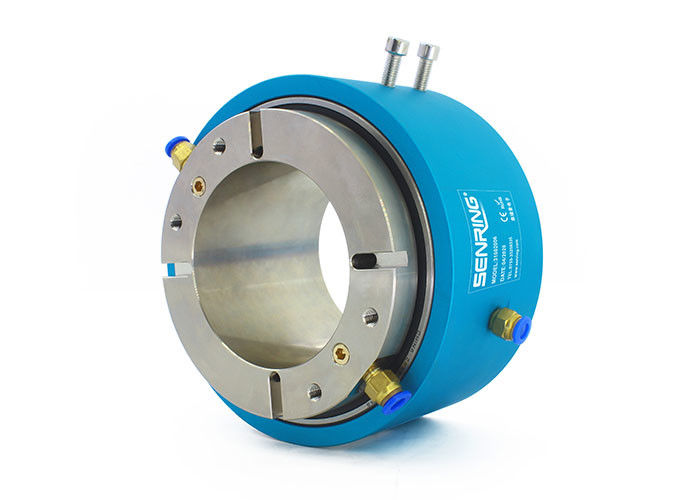

Una descrizione dell'anello di contatto di 31002006 alberi cavi
Il giunto rotante pneumatico di serie di SenRing P31002006 è un giunto rotante del doppio-passaggio che può girare 360 gradi per trasmettere due canali di aria compressa, di vapore, di vuoto e di altri media del gas. Sostiene i tubi di aria di 8mm e di 6mm. Il giunto pneumatico rotatorio di 3502 serie non solo trasmette il gas, ma può anche mescolare e trasmettere le varie correnti elettriche che variano da 2A a 800A. È caratterizzato dalla suoi coppia di torsione di piccola dimensione, leggera, bassa e passaggi multipli del gas che non interferiscono a vicenda.
Un giunto rotante pneumatico della cavità 100mm è un dispositivo che permette al trasferimento dell'aria compressa o di altri gas mentre permette che un albero rotante passi attraverso il suo centro. È comunemente usato in pneumatico o sistemi idraulici in cui è necessario da trasferire il gas o il liquido ad un elemento girante quali un fuso o un mandrino.
Il giunto rotante consiste tipicamente di due parti, di una parte stazionaria e di un divisorio girante. La parte stazionaria è montata alla componente fissa del sistema, mentre la parte di rotazione è montata all'elemento girante. Le due parti sono collegate da un insieme delle guarnizioni che impediscono il gas o il liquido perdere.
Lle caratteristiche dell'anello di contatto di 31002006 alberi cavi
1. Può mescolare le linee elettriche, i segnali, Ethernet, USB, il bus industriale, le linee di controllo, le elettrovalvole a solenoide e le linee di percezione.
2. La forma standard dell'installazione è flangia e l'installazione dell'albero cavo può essere personalizzata.
3. I media che possono essere passati da parte a parte sono l'aria compressa, idrogeno, azoto, gas misto chimico, vapore, acqua di raffreddamento, acqua calda, petrolio caldo, petrolio, acido solforico, bevande, ecc.
Descrizione del numero del pezzo
Disegno
Lista di modello standard
| Modello | Passaggi | Dimensione del porto | Dimensione del tubo |
| 31002006 | 2 passaggi | G1/8» | 6∼8mm |
Disegno
Lista di modello standard
| Numero del pezzo. | Passaggi | Dimensione del porto | Dimensione del tubo | Circuiti principali (10A) | Circuiti del segnale (5A) | Lunghezza L (millimetri) |
| 31002006-0605 | 2 passaggi | G1/8» | 6∼8mm | 0 | 6 | 64 |
| 31002006-0610 | 2 passaggi | G1/8» | 6∼8mm | 6 | 0 | 64 |
| 31002006-1205 | 2 passaggi | G1/8» | 6∼8mm | 0 | 12 | 88 |
| 31002006-1210 | 2 passaggi | G1/8» | 6∼8mm | 12 | 0 | 88 |
| 31002006-1805 | 2 passaggi | G1/8» | 6∼8mm | 0 | 18 | 112 |
| 31002006-1810 | 2 passaggi | G1/8» | 6∼8mm | 18 | 0 | 112 |
| 31002006-2405 | 2 passaggi | G1/8» | 6∼8mm | 0 | 24 | 136 |
| 31002006-2410 | 2 passaggi | G1/8» | 6∼8mm | 24 | 0 | 136 |
Una caratteristica tecnica dell'anello di contatto di 31002006 serie
| Passaggi (gas) | 2 passaggi |
| Dimensione del tubo | tubo di 6~8mm, G1/8»; Porto |
| Dati meccanici | |
| spec. | dati |
| Vita lavorativa | 20millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità di funzionamento massima | 250RPM continuamente, 1000RPM intermittentemente |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Contatto Materia | Metallo prezioso |
| Abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Pressione di esercizio massima | Pressione positiva 1Mpa, vuoto -90kPa | |
| coppia di torsione | <0> | |
| Dati elettrici | ||
| spec. | dati | |
| Potere | Segnale | |
| Gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | <500m> | <500m> |
| Spec. del filo di piombo. | AWG17# ha argentato il cavo del teflon | AWG22# ha argentato il cavo del teflon |
| Lunghezza del filo di piombo | norma 250mm (può essere personalizzato) |
|
| Resistenza di Insolution | 500VAC@50Hz, 6s | |
| Rumore elettrico | <0> | |
