Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
3402004
Contattici
Supporto rotatorio elettrico del sindacato di due passaggi trasmettere potere misto ed i segnali

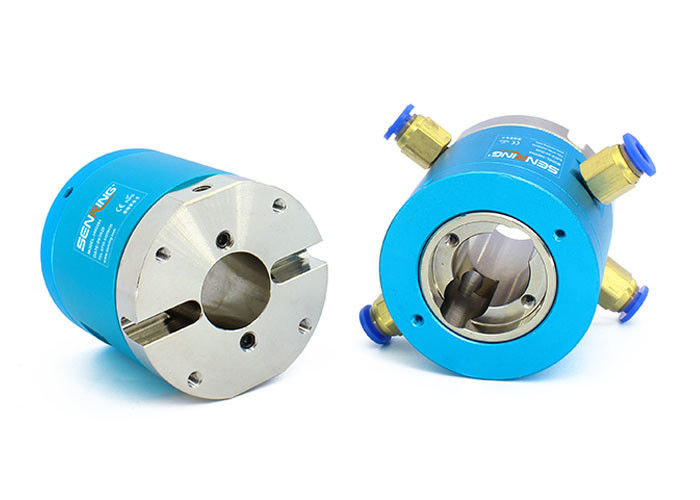

Una descrizione dell'anello di contatto di 3402004 alberi cavi
Il SenRing un giunto rotante pneumatico di 3402004 serie è un giunto rotante a doppio canale che può girare 360 gradi per trasmettere due canali di aria compressa, di vapore, di vuoto e di altri media del gas. È adatto a tubi di aria di 6mm e di 4mm. Inoltre, questo giunto pneumatico rotatorio di 3402 serie può non solo trasmettere il gas ma anche mescola e trasmette le varie correnti elettriche che variano da 2A a 800A. Questo giunto rotante è caratterizzato dalla suoi coppia di torsione di piccola dimensione, leggera, bassa e passaggi multipli del gas che non interferiscono a vicenda.
un esempio di un'applicazione industriale dove la coppia di torsione bassa è importante è in robotica. Nei sistemi robot, i giunti rotanti bassi di coppia di torsione sono usati spesso trasmettere l'aria compressa, il vuoto ed altri gas al braccio robot, alle pinze di presa e ad altri fine-effettori. La coppia di torsione bassa riduce l'energia richiesta per girare il braccio robot e per eseguire le mansioni, che risultati nel consumo di energia più basso e meno usura sui componenti di sistema.
Ulteriormente, i giunti rotanti bassi di coppia di torsione possono migliorare la precisione e l'accuratezza del sistema robot, che è essenziale per eseguire le mansioni che richiedono il movimento ed il controllo precisi. Per esempio, nelle applicazioni della catena di montaggio, le armi robot devono potere prendere e disporre le piccole componenti con precisione ed accuratezza. Tutta la coppia di torsione in eccesso nel giunto rotante può indurre il braccio ad oltrepassare l'obiettivo, conducente agli errori nel processo di montaggio.
Di conseguenza, utilizzando i giunti rotanti bassi di coppia di torsione nelle applicazioni robot, l'efficienza di sistema globale può essere migliorata, con conseguente prestazione migliore, costi energetici più bassi e spese ridutrici di manutenzione.
Una caratteristica tecnica dell'anello di contatto di 3402004 alberi cavi
| Passaggi (gas) | 2 passaggi |
| Dimensione del tubo | tubo di 4~6mm, M5quot; Porto |
| Dati meccanici | |
| spec. | dati |
| Vita lavorativa | 20millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità di funzionamento massima | 250RPM continuamente, 1000RPM intermittentemente |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Contatto Materia | Metallo prezioso |
| Abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Pressione di esercizio massima | Pressione positiva 1Mpa, vuoto -90kPa | |
| coppia di torsione | <0> | |
| Dati elettrici | ||
| spec. | dati | |
| Potere | Segnale | |
| Gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | <500m> | <500m> |
| Spec. del filo di piombo. | AWG17# ha argentato il cavo del teflon | AWG22# ha argentato il cavo del teflon |
| Lunghezza del filo di piombo | norma 250mm (può essere personalizzato) |
|
| Resistenza di Insolution | 500VAC@50Hz, 6s | |
| Rumore elettrico | <0> | |
Lle caratteristiche dell'anello di contatto di 3402004 alberi cavi
1. Può girare con un braccio meccanico.
2. I supporti hanno mescolato la trasmissione del segnale e di potere (per esempio USB, HDMI, Ethernet, VGA, ecc.).
3. trasmissione 360° di aria compressa, di vapore, del vuoto e di varie pressioni.
4. Pressione massima di 1Mpa (ad alta pressione può essere personalizzato).
5. Sostiene 2 porti M5 per i tubi di 4~6mm.
6. Una dimensione standard dell'albero cavo di 20mm.
Descrizione del numero del pezzo
Disegno
Lista di modello standard
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo |
| 3402004 | 2 passaggi | M5 | 4∼6mm |
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo | Potere/segnale (5A/10A) | Lunghezza L (millimetri) |
| 3402004-0605 | 2 passaggi | M5 | 4∼6mm | 6 | 34,5 |
| 3402004-1205 | 2 passaggi | M5 | 4∼6mm | 12 | 52,5 |
