Luogo di origine:
Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
H70140
Contattici

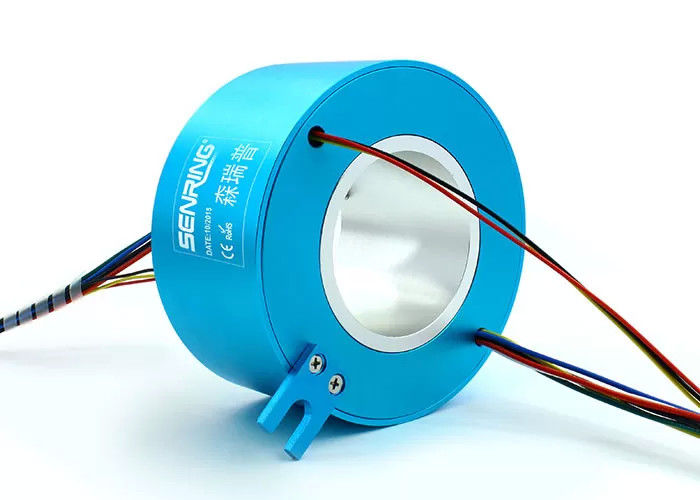

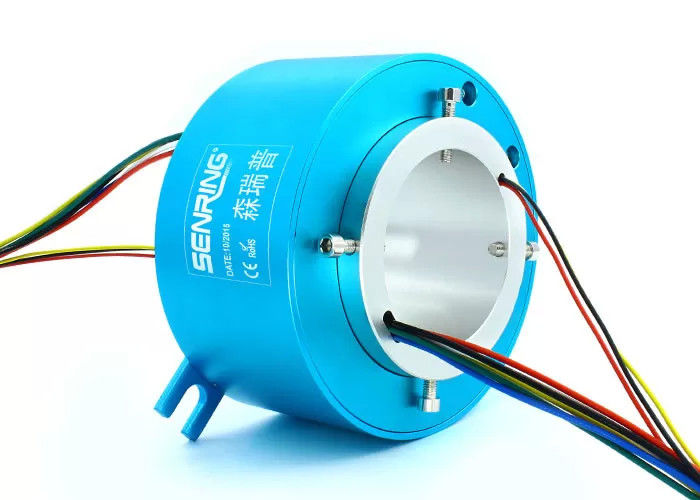

Apparecchiature elettriche idrauliche pneumatiche attraverso buco anello di scivolamento buco dimensione: 70 mm,OD: 140 mm
Descrizione di H70140 Anello di scivolo attraverso foratura
La serie H70140 è un anello di scivolo conduttivo a apertura standard con un'apertura di 70 mm (adatta a qualsiasi dispositivo rotante con un diametro ≤ 70 mm) e un diametro esterno di 140 mm.Può trasmettere in modo stabile da 2 a 48 canali di corrente o segnale e può essere utilizzato per qualsiasi dispositivo che richiede una rotazione a 360 ° per condurre o trasmettere vari segnali.
| Parametri meccanici | |
| La vita lavorativa | riferirsi alla tabella del grado degli anelli di scivolamento |
| Velocità di rotazione | riferirsi alla tabella del grado degli anelli di scivolamento |
| Lavora temporaneamente. | -30°C~80°C |
| Umidità di lavoro | 0~85% RH |
| Materiale di contatto | riferirsi alla tabella del grado degli anelli di scivolamento |
| Materiale per le abitazioni | Leghe AL |
| Torsione | 0.05N.m+0.02N.m/6 filo |
| Grado IP | Protezione IP51 |
| Parametri elettrici | ||
| Spec. | Potenza | Segnale |
| Intervallo di tensione | 0 ~ 690VAC/VDC | 0~440VAC/VDC |
| Resistenza all'isolamento | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Spec di filo di piombo. | AWG17# Teflon arginato | AWG22# Teflon arginato |
| lunghezza del filo di piombo | lunghezza standard 300mm (può essere personalizzata) | |
| Forza dielettrica | 800VAC@50Hz,60s | |
| Rumore elettrico | < 0,01Ω | |
Caratteristiche del Altre sostanze:Attraverso l' anello di slittamento
1. Adottando il contatto multipunto avanzato con spazzola a grappolo di metalli preziosi, garantisce un contatto affidabile con attrito estremamente basso;
2Può trasmettere in modo stabile da 1 a 48 canali di corrente/segnale, con molteplici specifiche standard e opzioni personalizzabili;
3. Può miscelare la trasmissione di video, dati e altri segnali;
4Supporta la trasmissione mista di segnali e potenza;
5- Progettazione della struttura integrata, facile da installare.
| Modello | circuiti | Lunghezza L ((mm) | Modello | circuiti | Lunghezza L ((mm) | ||
| 10A | segnale o 0-5A | 10A | segnale o 0-5A | ||||
| H70140-02S | 0 | 2 | 42 | H70140-36S | 0 | 36 | 178 |
| H70140-0210 | 2 | 0 | 42 | H70140-0610-30S | 6 | 30 | 178 |
| H70140-03S | 0 | 3 | 46 | H70140-1210-24S | 12 | 24 | 178 |
| H70140-0310: Impiego di prodotti chimici | 3 | 0 | 46 | H70140-3610 | 36 | 0 | 178 |
| H70140-06S | 0 | 6 | 58 | H70140-42S | 0 | 42 | 202 |
| H70140-0210-04S | 2 | 4 | 58 | H70140-0610-36S | 6 | 36 | 202 |
| H70140-0410-02S | 4 | 2 | 58 | H70140-1210-30S | 12 | 30 | 202 |
| H70140-0610 | 6 | 0 | 58 | H70140-4210: | 42 | 0 | 202 |
| H70140-12S | 0 | 12 | 82 | H70140-48S | 0 | 48 | 226 |
| H70140-0210-10S (non utilizzato) | 2 | 10 | 82 | H70140-0610-42S | 6 | 42 | 226 |
| H70140-0310-09S | 3 | 9 | 82 | H70140-1210-36S | 12 | 36 | 226 |
| H70140-0610-06S | 6 | 6 | 82 | H70140-1810-30S | 18 | 30 | 226 |
| H70140-0810-04S | 8 | 4 | 82 | H70140-P2410-24S | 24 | 24 | 226 |
| H70140-1010-02S | 10 | 2 | 82 | H70140-4810 | 48 | 0 | 226 |
| H70140-1210 | 12 | 0 | 82 | H70140-60S | 0 | 60 | 274 |
| H70140-18S | 0 | 18 | 106 | H70140-0610-54S | 6 | 54 | 274 |
| H70140-0210-16S | 2 | 16 | 106 | H70140-0910-51S | 9 | 51 | 274 |
| H70140-0410-14S | 4 | 14 | 106 | H70140-1210-48S | 12 | 48 | 274 |
| H70140-0610-12S | 6 | 12 | 106 | H70140-2410-36S | 24 | 36 | 274 |
| H70140-0810-10S | 8 | 10 | 106 | H70140-72S | 0 | 72 | 322 |
| H70140-1010-08S | 10 | 8 | 106 | H70140-1210-60S | 12 | 60 | 322 |
| H70140-1210-06S | 12 | 6 | 106 | H70140-2410-48S | 24 | 48 | 322 |
| H70140-1410-04S | 14 | 4 | 106 | H70140-3610-36S | 36 | 36 | 322 |
| H70140-1610-02S | 16 | 2 | 106 | H70140-84S | 0 | 84 | 370 |
| H70140-24S | 0 | 24 | 130 | Altre sostanze chimiche | 12 | 72 | 370 |
| H70140-0410-20S | 4 | 20 | 130 | H70140-2410-60S | 24 | 60 | 370 |
| H70140-0610-18S | 6 | 18 | 130 | H70140-3610-48S | 36 | 48 | 370 |
| H70140-1210-12S | 12 | 12 | 130 | H70140-96S | 0 | 96 | 418 |
| H70140-1810-06S | 18 | 6 | 130 | H70140-1210-84S | 12 | 84 | 418 |
| H70140-2410 | 24 | 0 | 130 | H70140-2410-72S | 24 | 72 | 418 |
| H70140-30S | 0 | 30 | 154 | H70140-3610-60S | 36 | 60 | 418 |
| H70140-0610-24S | 6 | 24 | 154 | H70140-4210-54S | 42 | 54 | 418 |
| H70140-1210-18S | 12 | 18 | 154 | H70140-108S | 0 | 108 | 466 |
| H70140-1810-12S | 18 | 12 | 154 | H70140-1210-96S | 12 | 96 | 466 |
| H70140-2410-06S | 24 | 6 | 154 | H70140-2410-84S | 24 | 84 | 466 |
| Codice di riferimento: | 30 | 0 | 154 | H70140-3610-72S | 36 | 72 | 466 |
* Nota: i circuiti possono essere combinati in parallelo per una corrente maggiore, N circuiti di 10A per ottenere N*10A, come ad esempio 2 circuiti di 10A in parallelo per l'uso di 20A.10Circuiti n.può essere personalizzato sulla base di prodotti standard, si prega di chiedere a Senring per i dettagli.
H70140 Tabella di classificazione
| Codice del grado | Velocità di rotazione massima | La vita lavorativa | Materiale di contatto |
| C ((Standard) | 250 giri al minuto | 20 milioni di rivoluzioni | metallo prezioso |
| D ((Industria) | 600 giri al minuto | 80 milioni di giri | metallo prezioso |
| H(Alta qualità) | 1000 giri al minuto | 150 milioni di giri | leghe d'oro |
