Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
K212
Contattici
Coppia di torsione bassa sottile eccellente di Ring Thickness 20mm di slittamento del PWB e vita lavorativa lunga eccellente

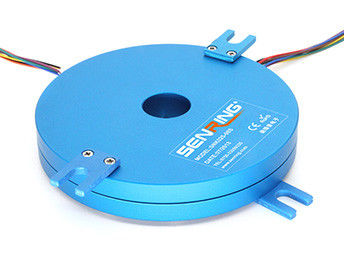

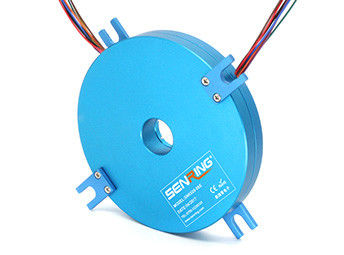

Descrizione dell'anello di contatto del pancake k212
L'anello di contatto del pancake di serie di SENRING K212 è un anello di contatto sottile eccellente, con la dimensione 12.7mm del foro, spessore 20mm, gamme del OD da 76mm-252mm. L'anello di contatto del pancake di serie K212 pricipalmente si applica a quei dispositivi con spazio limitato ed i limiti rigorosi dell'anello di contatto su thickn
Vantaggio dell'anello di contatto del pancake k212
1. Trasferisce il controllo ed i segnali di dati
2. La progettazione modulare soddisfa le richieste speciali con le tecniche di fabbricazione disponibili immediatamente
3. Configurazioni su misura per la vostra applicazione
Descrizione del numero del pezzo
Disegno dell'anello di contatto del pancake k212
Caratteristiche dell'anello di contatto del pancake k212
1. Spessore (altezza) 20mm;
2. Dimensione 12.7mm, OD 76mm-252mm del foro;
3. Tecnologia speciale della sigillatura sotto vuoto & spazzola del metallo prezioso assicurare alto stablity;
4. Possono combinarsi per trasmettere i vari segnali quali i segnali ad alta frequenza, i segnali di controllo ed i segnali video, ecc;
5. Prestazione di trasmissione e girante eccellente;
6. Coppia di torsione bassa, attrito basso, rumore elettrico basso e vita lavorativa lunga eccellente;
Lista di modello standard
| Modello | signal/5A | 10A | 20A | OD (millimetro) |
| K212-02S | 2 | 0 | 0 | 76 |
| K212-0210 | 0 | 2 | 0 | 76 |
| K212-0210-02S | 2 | 2 | 0 | 92 |
| K212-0410 | 0 | 4 | 0 | 92 |
| K212-06S | 6 | 0 | 0 | 108 |
| K212-0610 | 0 | 6 | 0 | 108 |
| K212-0620 | 0 | 0 | 6 | 108 |
| K212-0210-04S | 4 | 2 | 0 | 108 |
| K212-12S | 12 | 0 | 0 | 156 |
| K212-1210 | 0 | 12 | 0 | 156 |
| K212-1220 | 0 | 0 | 12 | 156 |
| K212-0610-06S | 6 | 6 | 0 | 156 |
| K212-0620-06S | 6 | 0 | 6 | 156 |
| K212-18S | 18 | 0 | 0 | 204 |
| K212-1810 | 0 | 18 | 0 | 204 |
| K212-0610-12S | 12 | 6 | 0 | 204 |
| K212-1210-06S | 6 | 12 | 0 | 204 |
| K212-0810-10S | 10 | 8 | 0 | 204 |
| K212-24S | 24 | 0 | 0 | 252 |
| K212-2410 | 0 | 24 | 0 | 252 |
| K212-0610-18S | 18 | 6 | 0 | 252 |
| K212-1210-12S | 12 | 12 | 0 | 252 |
| Dati meccanici | |
| spec. | dati |
| vita lavorativa (riferimento) | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| lavoro temporaneo. | -30℃∼80℃ |
| umidità del lavoro | RH di 0∼85% |
| materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Dati elettrici | ||
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0∼440VAC/VDC | 0∼240VAC/VDC |
| resistenza di isolamento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) |
|
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 | |
slittamento Ring Grade Table del pancake k212
| Codice del grado | Velocità girante massima | vita lavorativa | materiale del contatto |
| C: norma | 60RPM | le rivoluzioni di 3 milioni | metallo prezioso |
| D: industrical | 200RPM | le rivoluzioni di 10 milioni |
d'oro oro
|
