Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
3024004
Contattici
I sindacati rotatori pneumatici 24 Passage+6~36 gira intorno al porto elettrico M5 di sostegno 24 per i tubi di 4mm

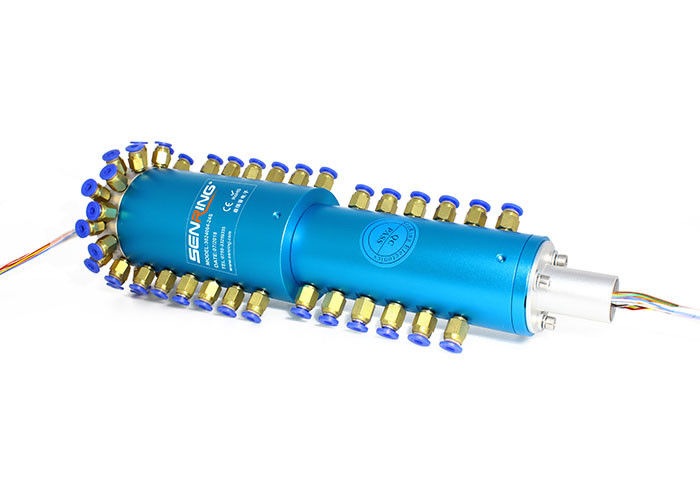

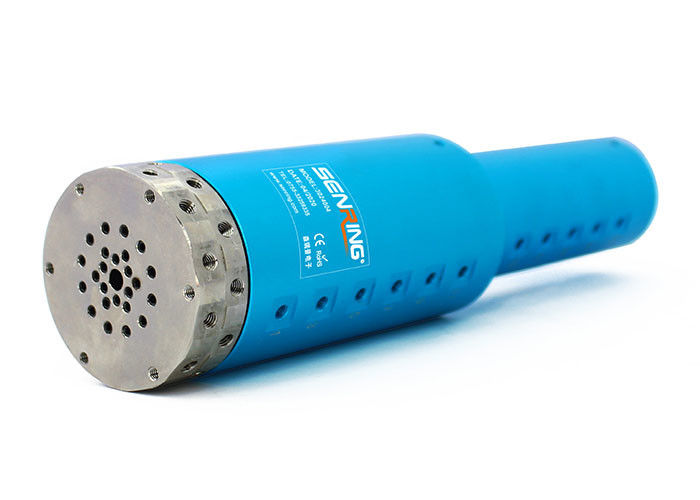

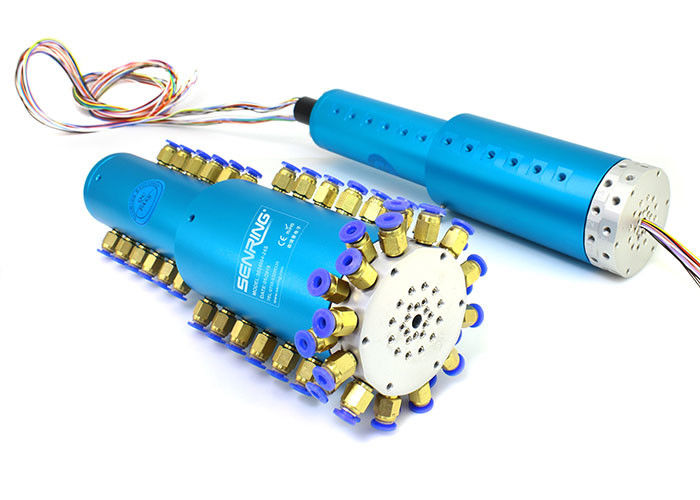

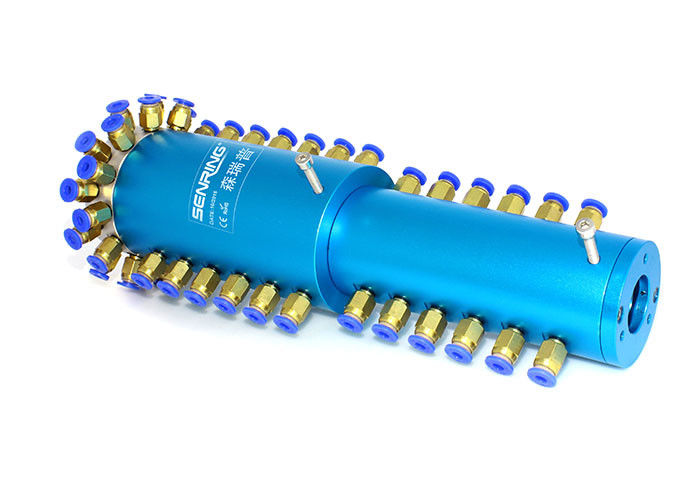

Una descrizione di 3024004 sindacati rotatori pneumatici
SENRING 3024004 serie 24 sindacati rotatori dei passaggi forniscono ad una guarnizione positiva fra conduttura stazionaria e un cilindro di rotazione e si applicano all'aria compressa, vapore, servizio di vuoto. .etc. Disponibile in 3024004,3024004-06S, 3024004-12S, 3024004-24S, MOD 3024004-36S
Che cosa è un'unione rotatoria pneumatica?
I sindacati rotatori pneumatici, anche conosciuti come i giunti rotanti, sono montaggi utilizzati nei sistemi pneumatici per permettere alla rotazione fra le parti. I montaggi rotatori pneumatici si siedono fra una parte stazionaria e un divisorio commovente.
Lle caratteristiche di 3024004 sindacati rotatori pneumatici
1. Supporto che trasmette potere misto ed i segnali, quale USB, HDMI, Ethernet di 1000M, VGA, DVI, rf coassiale (ad alta frequenza), servomotore
2. segnale, collettori ad anello industriali del bus, ecc.;
3. 360° trasmette l'aria compressa, il vapore, il vuoto, la pressione negativa, la pressione positiva… ecc.
4. Max. Pressure: 1Mpa (vuoto: -1.5kPa, ad alta pressione può essere personalizzato);
5. Porto M5 di sostegno 24 per i tubi di 4mm;
Descrizione del numero del pezzo
Un disegno di 3024004 sindacati rotatori pneumatici
Lista di modello standard
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo |
| 3024004 | 24 passaggi | M5 | 4~6mm |
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo | Circuiti del segnale (2A) | Lunghezza L (millimetri) |
| 3024004-06S | 24 passaggi | M5 | 4~6mm | 6 | 14 |
| 3024004-12S | 24 passaggi | M5 | 4~6mm | 12 | 21 |
| 3024004-24S | 24 passaggi | M5 | 4~6mm | 24 | 35 |
| 3024004-36S | 24 passaggi | M5 | 4~6mm | 36 | 52 |
Una caratteristica tecnica di 3024004 sindacati rotatori pneumatici
| Passaggi (gas) | 24 passaggi |
| Dimensione del tubo | tubo di 4mm, porto M5 |
| Dati meccanici | |
| spec. | dati |
| Vita lavorativa | 20millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità di funzionamento massima | 250RPM continuamente, 1000RPM intermittentemente |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Contatto Materia | Metallo prezioso |
| Abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Max. Operating Pressione |
Pressione positiva 1Mpa, vuoto -90kPa | |
| coppia di torsione | <2> | |
| Dati elettrici | ||
| spec. | dati | |
| Potere | Segnale | |
| Gamma di tensione | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistenza di Insolution | <500m> | <500m> |
| Spec. del filo di piombo. | AWG26# ha argentato il cavo del teflon | AWG26# ha argentato il cavo del teflon |
| Lunghezza del filo di piombo | norma 250mm (può essere personalizzato) | |
| Resistenza di Insolution | 500VAC@50Hz, 6s | |
| Rumore elettrico | <0> | |
