Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
3012004
Contattici

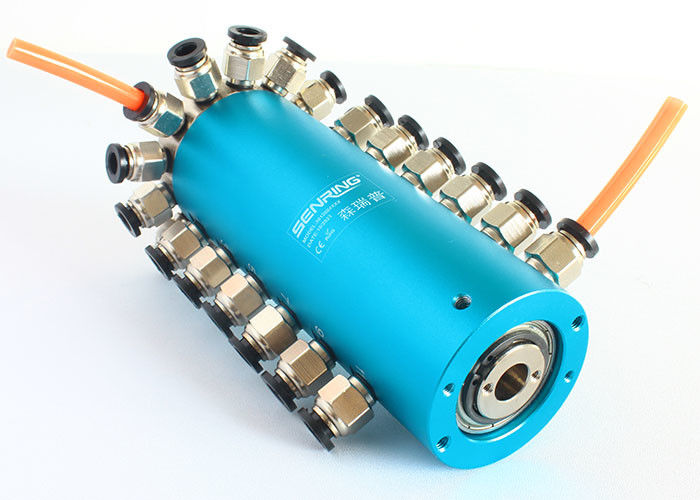

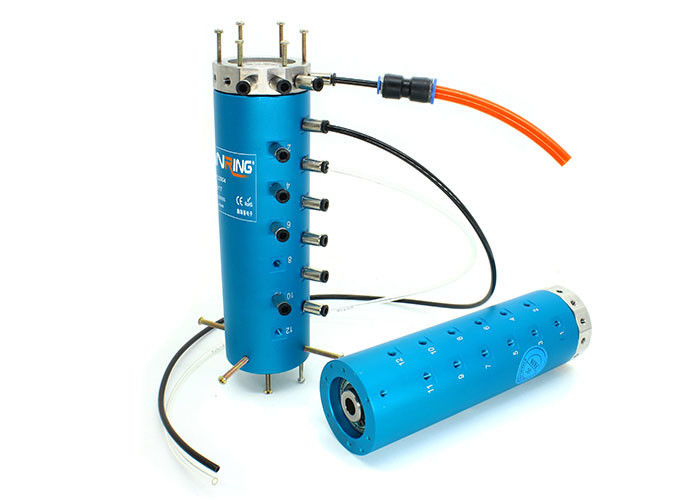

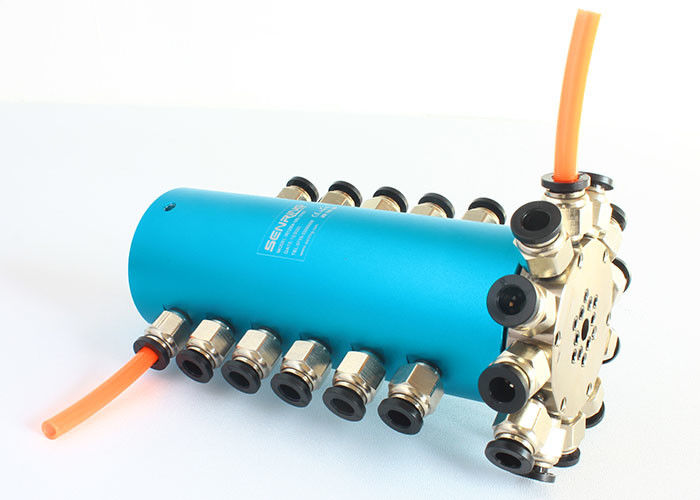

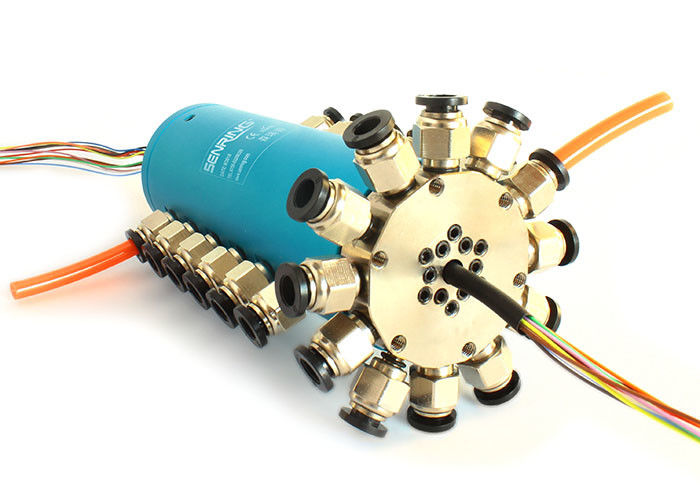

Il giunto rotante 12 attraversa il porto M5 con i cavi elettrici 6-56 cavi
Una descrizione dell'unione rotatoria pneumatica 3012004
SENRING 3012004 serie 12 sindacati rotatori dei passaggi fornire ad una guarnizione positiva fra conduttura stazionaria e un cilindro di rotazione e si applicano per ventilare, liquido refrigerante, MQL, vuoto, miscela dei gas, servizio ecc.
Una caratteristica tecnica dell'anello di contatto di 3012004 serie
| Passaggi (gas) | 12 passaggi |
| Dimensione del tubo | porto del tubo M5 di 4mm |
| Dati meccanici | |
| spec. | dati |
| Vita lavorativa | 20millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità di funzionamento massima | 250RPM continuamente, 1000RPM intermittentemente |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Contatto Materia | Metallo prezioso |
| Abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Max. Operating Pressione |
Pressione positiva 1Mpa, vuoto -90kPa | |
| coppia di torsione | <1> | |
| Elettrico | ||
| spec. | dati | |
| Potere | Segnale | |
| Gamma di tensione | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistenza di Insolution | <500m> | <500m> |
| Spec. del filo di piombo. | AWG26# ha argentato il cavo del teflon | AWG26# ha argentato il cavo del teflon |
| Lunghezza del filo di piombo | norma 250mm (può essere personalizzato) | |
| Resistenza di Insolution | 500VAC@50Hz, 6s | |
| Rumore elettrico | <0> | |
Lle caratteristiche dell'unione rotatoria pneumatica 3012004
1. supporto che trasmette potere misto ed i segnali, quali USB, HDMI, Ethernet di 1000M, VGA, DVI, la rf coassiale (ad alta frequenza), il segnale del servomotore, i collettori ad anello industriali… ecc del bus;
2. 360° trasmette l'aria compressa, il vapore, il vuoto, la pressione negativa, la pressione positiva… ecc;
3. Max. Pressure: 1Mpa (vuoto: -1.5kPa, ad alta pressione può essere personalizzato);
4. Porto M5 di sostegno 12 per i tubi di 4mm;
Descrizione del numero del pezzo
Disegno
Lista di modello standard
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo |
| 3012004 | 12 passaggi | M5 | 4~6mm |
| Modello | Passaggi (gas) | Dimensione del porto | dimensione del tubo | Circuiti del segnale (0~2A) | Lunghezza L (millimetri) |
| 3012004-06S | 12 passaggi | M5 | 4~6mm | 6 | 14 |
| 3012004-12S | 12 passaggi | M5 | 4~6mm | 12 | 21 |
| 3012004-24S | 12 passaggi | M5 | 4~6mm | 24 | 35 |
| 3012004-36S | 12 passaggi | M5 | 4~6mm | 36 | 52 |
FAQ:
1. Che cosa è un anello di contatto?
Un anello di contatto è un dispositivo elettromeccanico che permette la trasmissione di potere e dei segnali elettrici da uno stazionario ad una struttura girante. Un anello di contatto può essere utilizzato in tutto il sistema elettromeccanico che richiede la rotazione mentre trasmette il potere o i segnali. Può migliorare la prestazione meccanica, semplificare l'operazione di sistema ed eliminare i cavi danno-inclini che ciondolano dai giunti mobili.
2. Che cosa facciamo?
Mettiamo a fuoco sullo sviluppo, collettori ad anello di alta qualità su fabbricazione, su progettazione ed offriamo le varie soluzioni per i sistemi giranti.
3. Come scelgo un anello di contatto?
La selezione adeguata di una soluzione dell'anello di contatto richiede i dettagli circa i parametri di esercizio della vostra applicazione compresi i circuiti totali, tensione e amp per circuito, velocità di funzionamento e tipo del montaggio. Un buon posto per iniziare la vostra ricerca è con i nostri collettori ad anello standard. Se siete sicuro che soluzione su ordinazione/modificata molto probabilmente è richiesta o ha bisogno dell'assistenza nella vostra selezione, contattici per cominciare.
4. Offrite i collettori ad anello su ordinazione?
Sì, se siete sicuro che soluzione su ordinazione/modificata molto probabilmente è richiesta o ha bisogno dell'assistenza nella vostra selezione, contattici per cominciare. I nostri ingegneri forniranno la soluzione perfetta per i vostri bisogni.
