Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
H120215
Contattici

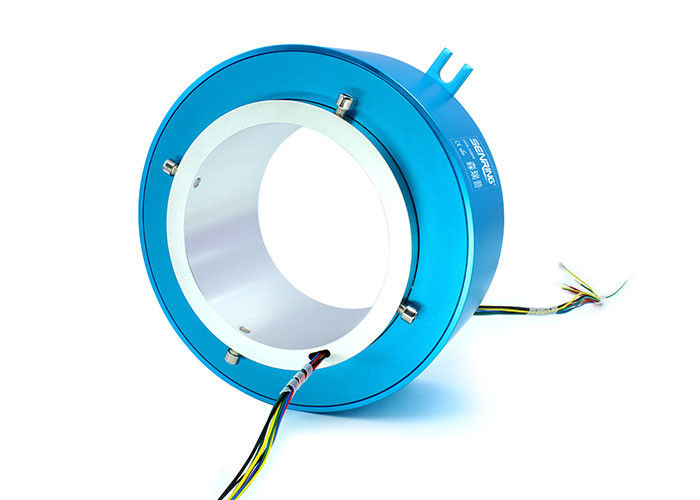

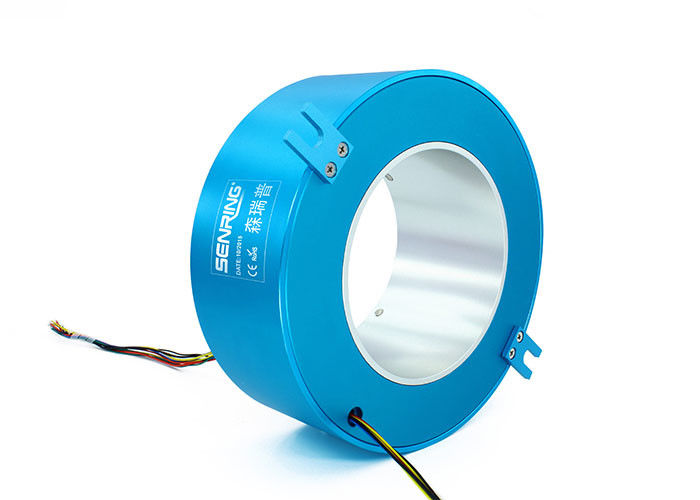

Albero cavo di dimensione 120mm del foro attraverso l'anello di contatto del foro
Descrizione di H120215 attraverso l'anello di contatto alesato
Anello di contatto conduttivo del attraverso-foro di serie di Senring H120215, con un diametro del attraverso-foro di 120mm (adatto a qualsiasi dispositivo girante con un diametro ≤120mm), un diametro esterno di 215mm e una struttura integrale dell'anello di contatto conduttivo di precisione. L'anello di contatto di serie H120215 può trasmettere stabile il segnale 10A corrente (10A per circuito) o 2A e può essere utilizzato nelle macchine calde dello spruzzo della colla della colata (spruzzatura calda della colla della colata ed attrezzatura composita, quale H120215-06S-1L, che può passare 6 canali di segnale e 1 canale di gas), nel sistema di controllo a distanza della trasmissione per i contatori di calore, nei sistemi di controllo di automazione (quale H120215-06S), in robot per saldatura automatici (quali i robot per saldatura automatici dell'autocarro con cassone ribaltabile, i robot per saldatura accessori dell'autocisterna, ecc.), nelle attrezzature agricole e dell'olio automatiche dei robot di taglio (quale H120215-1210), di elaborazione.
Applicazione:
Macchine dello spruzzo della colla della colata, robot per saldatura caldi, tagliando i robot ed i dispositivi di frenatura in vari campi.
| Parametri di Mechanicall | |
| Vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| Abitazione del materiale | Lega di AL |
| Coppia di torsione | cavo 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~690VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | 300mm di lunghezza standard (può essere personalizzato) | |
| Resistenza dielettrica | 800VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
Caratteristiche di H120215 attraverso l'anello di contatto alesato
1. ha avanzato la tecnologia multipunto della spazzola di contatto assicura il contatto affidabile con attrito basso;
2. il potere/segnale, la corrente ed i canali di sostegno 1~108circuits possono essere personalizzati;
3. Può essere personalizzato per combinare la trasmissione segnale/di potere
4. Potere di trasmissione di sostegno con i segnali;
5. Progettazione integrata della struttura, installazione facile.
I vantaggi di grandi collettori ad anello del attraverso-foro sono come segue:
1. Ampia applicabilità
2. Grande progettazione dell'apertura
3. Personalizzabile
4. Prestazione di trasmissione stabile
5. Installazione facile
6. Forte durevolezza
| modello | circuiti | Lunghezza L (millimetri) | modello | circuiti | Lunghezza L (millimetri) | ||
| 10A | segnale o 0-5A | 10A | segnale o 0-5A | ||||
| H120215-02S | 0 | 2 | 56 | H120215-36S | 0 | 36 | 192 |
| H120215-0210 | 2 | 0 | 56 | H120215--0610-30S | 6 | 30 | 192 |
| H120215-03S | 0 | 3 | 60 | H120215-1210-24S | 12 | 24 | 192 |
| H120215-0310 | 3 | 0 | 60 | H120215-3610 | 36 | 0 | 192 |
| H120215-06S | 0 | 6 | 72 | H120215-42S | 0 | 42 | 216 |
| H120215-0210-04S | 2 | 4 | 72 | H120215-0610-36S | 6 | 36 | 216 |
| H120215-0410-02S | 4 | 2 | 72 | H120215-1210-30S | 12 | 30 | 216 |
| H120215-0610 | 6 | 0 | 72 | H120215-4210 | 42 | 0 | 216 |
| H120215-12S | 0 | 12 | 96 | H120215-48S | 0 | 48 | 240 |
| H120215-0210-10S | 2 | 10 | 96 | H120215-0610-42S | 6 | 42 | 240 |
| H120215-0310-09S | 3 | 9 | 96 | H120215-1210-36S | 12 | 36 | 240 |
| H120215-0610-06S | 6 | 6 | 96 | H120215-1810-30S | 18 | 30 | 240 |
| H120215-0810-04S | 8 | 4 | 96 | H120215-P2410-24S | 24 | 24 | 240 |
| H120215-1010-02S | 10 | 2 | 96 | H120215-4810 | 48 | 0 | 240 |
| H120215-1210 | 12 | 0 | 96 | H120215-60S | 0 | 60 | 288 |
| H120215-18S | 0 | 18 | 120 | H120215-0610-54S | 6 | 54 | 288 |
| H120215-0210-16S | 2 | 16 | 120 | H120215-0910-51S | 9 | 51 | 288 |
| H120215-0410-14S | 4 | 14 | 120 | H120215-1210-48S | 12 | 48 | 288 |
| H120215-0610-12S | 6 | 12 | 120 | H120215-2410-36S | 24 | 36 | 288 |
| H120215-0810-10S | 8 | 10 | 120 | H120215-72S | 0 | 72 | 336 |
| H120215-1010-08S | 10 | 8 | 120 | H120215-1210-60S | 12 | 60 | 336 |
| H120215-1210-06S | 12 | 6 | 120 | H120215-2410-48S | 24 | 48 | 336 |
| H120215-1410-04S | 14 | 4 | 120 | H120215-3610-36S | 36 | 36 | 336 |
| H120215-1610-02S | 16 | 2 | 120 | H120215-84S | 0 | 84 | 384 |
| H120215-24S | 0 | 24 | 144 | H120215-1210-72S | 12 | 72 | 384 |
| H120215-0410-20S | 4 | 20 | 144 | H120215-2410-60S | 24 | 60 | 384 |
| H120215-0610-18S | 6 | 18 | 144 | H120215-3610-48S | 36 | 48 | 384 |
| H120215-1210-12S | 12 | 12 | 144 | H120215-96S | 0 | 96 | 434 |
| H120215-1810-06S | 18 | 6 | 144 | H120215-1210-84S | 12 | 84 | 434 |
| H120215-2410 | 24 | 0 | 144 | H120215-2410-72S | 24 | 72 | 434 |
| H120215-30S | 0 | 30 | 168 | H120215-3610-60S | 36 | 60 | 434 |
| H120215-0610-24S | 6 | 24 | 168 | H120215-4210-54S | 42 | 54 | 434 |
| H120215-1210-18S | 12 | 18 | 168 | H120215-108S | 0 | 108 | 480 |
| H120215-1810-12S | 18 | 12 | 168 | H120215-1210-96S | 12 | 96 | 480 |
| H120215-2410-06S | 24 | 6 | 168 | H120215-2410-84S | 24 | 84 | 480 |
| H120215-3010 | 30 | 0 | 168 | H120215-3610-72S | 36 | 72 | 480 |
* nota: i circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 10A per ottenere N*10A, quali 2 circuiti di 10A parallelamente per i circuiti no. di 20A use.10A e no. dei circuiti del segnale (5A) può essere personalizzato basato sui prodotti standard, l'indagine Senring dei pls per i dettagli.
Tabella del grado H120215
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | metallo prezioso |
| H (alta qualità) | 1000RPM | le rivoluzioni di 150 milioni | legha d'oro |
