Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
H100185
Contattici
Collettori ad anello personalizzabili del Attraverso-foro per la trasmissione stabile 10A della corrente (10A per circuito) o del segnale 2A

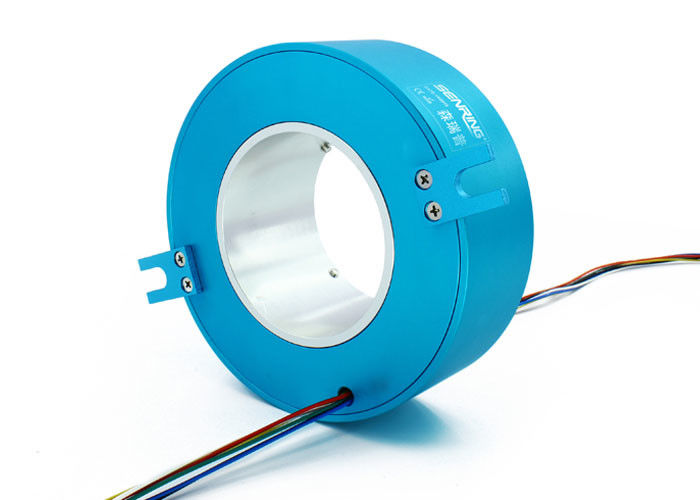

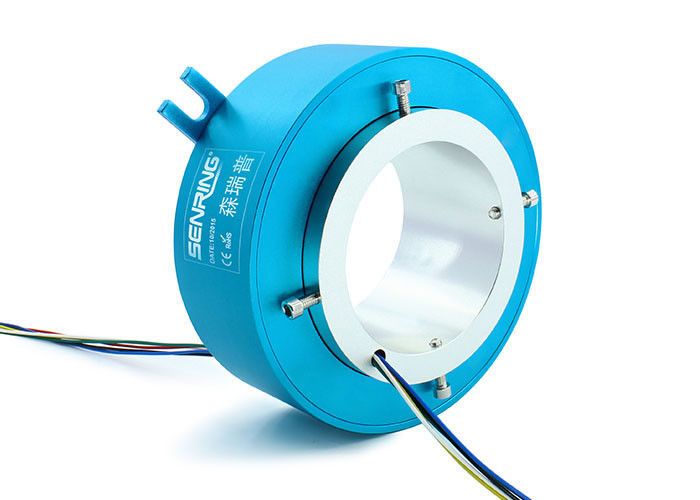

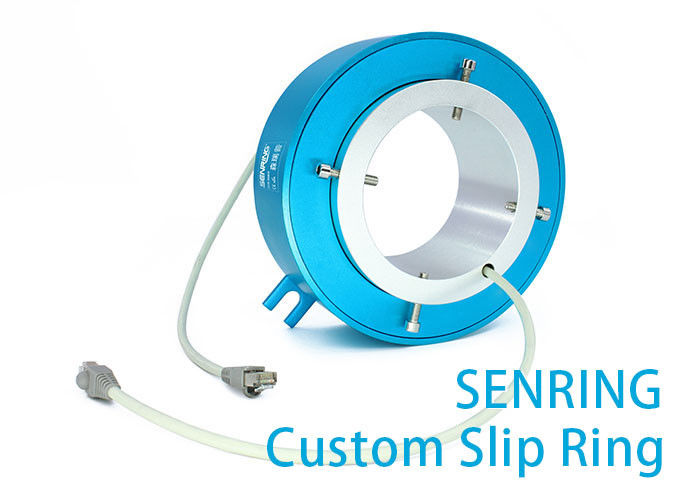

Descrizione di H100185 attraverso l'anello di contatto alesato
Anello di contatto conduttivo del attraverso-foro di serie di Senring H100185, con un diametro del attraverso-foro di 100mm (adatto a qualsiasi dispositivo girante con un diametro ≤100mm), un diametro esterno di 185mm e le coperture della lega di alluminio. L'anello di contatto di serie H100185 può trasmettere stabile il segnale 10A corrente (10A per circuito) o 2A e può essere utilizzato in apparecchio per saldare automatico, nell'attrezzatura del gioco dei bambini, nell'attrezzatura di elaborazione della superficie di metallo, in estrusione e nell'allungamento le attrezzature composite, i sensori di coppia statici, i moltiplicatori di pressione, i robot (quali i robot di schiarimento del cemento ed i vari robot industriali), l'attrezzatura di produzione del cavo del cavo (cavo della rete), le attrezzature meccaniche della fase, gli strumenti difficili di qualità elettronica (del tessuto), le linee di produzione del robot, la modifica dell'attrezzatura di officina per le linee e le catene di montaggio di rivestimento automobilistiche, le macchine del modello del computer e delle macchine per cucire del computer, sensori di accelerazione, frantumando e disperdendo le macchine.
Applicazione:
Vari campi quali le attrezzature di automazione, i sensori di coppia, le attrezzature della fase, le macchine composite, le macchine per cucire automatizzate del modello, ecc.
| Parametri meccanici | |
| Vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| Abitazione del materiale | Lega di AL |
| Coppia di torsione | cavo 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~690VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | 300mm di lunghezza standard (può essere personalizzato) | |
| Resistenza dielettrica | 800VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
Caratteristiche di H100185 attraverso l'anello di contatto alesato
1. ha avanzato il metallo prezioso che il contatto multipunto stile spazzola è usato per assicurare il contatto affidabile con estremamente - attrito basso;
2. Una trasmissione stabile di 1 - 108 canali di corrente/segnale è a disposizione, con le specifiche standard multiple per scegliere da e la personalizzazione è inoltre disponibile;
3. Sostiene la trasmissione mista dei segnali e del potere e può mescolare la trasmissione del video, dei dati e di altri segnali.
| modello | circuiti | Lunghezza L (millimetri) | modello | circuiti | Lunghezza L (millimetri) | ||
| 10A | segnale o 0-5A | 10A | segnale o 0-5A | ||||
| H100185-02S | 0 | 2 | 48 | H100185-36S | 0 | 36 | 184 |
| H100185-0210 | 2 | 0 | 48 | H100185--0610-30S | 6 | 30 | 184 |
| H100185-03S | 0 | 3 | 52 | H100185-1210-24S | 12 | 24 | 184 |
| H100185-0310 | 3 | 0 | 52 | H100185-3610 | 36 | 0 | 184 |
| H100185-06S | 0 | 6 | 64 | H100185-42S | 0 | 42 | 208 |
| H100185-0210-04S | 2 | 4 | 64 | H100185-0610-36S | 6 | 36 | 208 |
| H100185-0410-02S | 4 | 2 | 64 | H100185-1210-30S | 12 | 30 | 208 |
| H100185-0610 | 6 | 0 | 64 | H100185-4210 | 42 | 0 | 208 |
| H100185-12S | 0 | 12 | 88 | H100185-48S | 0 | 48 | 232 |
| H100185-0210-10S | 2 | 10 | 88 | H100185-0610-42S | 6 | 42 | 232 |
| H100185-0310-09S | 3 | 9 | 88 | H100185-1210-36S | 12 | 36 | 232 |
| H100185-0610-06S | 6 | 6 | 88 | H100185-1810-30S | 18 | 30 | 232 |
| H100185-0810-04S | 8 | 4 | 88 | H100185-P2410-24S | 24 | 24 | 232 |
| H100185-1010-02S | 10 | 2 | 88 | H100185-4810 | 48 | 0 | 232 |
| H100185-1210 | 12 | 0 | 88 | H100185-60S | 0 | 60 | 280 |
| H100185-18S | 0 | 18 | 112 | H100185-0610-54S | 6 | 54 | 280 |
| H100185-0210-16S | 2 | 16 | 112 | H100185-0910-51S | 9 | 51 | 280 |
| H100185-0410-14S | 4 | 14 | 112 | H100185-1210-48S | 12 | 48 | 280 |
| H100185-0610-12S | 6 | 12 | 112 | H100185-2410-36S | 24 | 36 | 280 |
| H100185-0810-10S | 8 | 10 | 112 | H100185-72S | 0 | 72 | 328 |
| H100185-1010-08S | 10 | 8 | 112 | H100185-1210-60S | 12 | 60 | 328 |
| H100185-1210-06S | 12 | 6 | 112 | H100185-2410-48S | 24 | 48 | 328 |
| H100185-1410-04S | 14 | 4 | 112 | H100185-3610-36S | 36 | 36 | 328 |
| H100185-1610-02S | 16 | 2 | 112 | H100185-84S | 0 | 84 | 376 |
| H100185-24S | 0 | 24 | 136 | H100185-1210-72S | 12 | 72 | 376 |
| H100185-0410-20S | 4 | 20 | 136 | H100185-2410-60S | 24 | 60 | 376 |
| H100185-0610-18S | 6 | 18 | 136 | H100185-3610-48S | 36 | 48 | 376 |
| H100185-1210-12S | 12 | 12 | 136 | H100185-96S | 0 | 96 | 426 |
| H100185-1810-06S | 18 | 6 | 136 | H100185-1210-84S | 12 | 84 | 426 |
| H100185-2410 | 24 | 0 | 136 | H100185-2410-72S | 24 | 72 | 426 |
| H100185-30S | 0 | 30 | 160 | H100185-3610-60S | 36 | 60 | 426 |
| H100185-0610-24S | 6 | 24 | 160 | H100185-4210-54S | 42 | 54 | 426 |
| H100185-1210-18S | 12 | 18 | 160 | H100185-108S | 0 | 108 | 472 |
| H100185-1810-12S | 18 | 12 | 160 | H100185-1210-96S | 12 | 96 | 472 |
| H100185-2410-06S | 24 | 6 | 160 | H100185-2410-84S | 24 | 84 | 472 |
| H100185-3010 | 30 | 0 | 160 | H100185-3610-72S | 36 | 72 | 472 |
* nota: i circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 10A per ottenere N*10A, quali 2 circuiti di 10A parallelamente per i circuiti no. di 20A use.10A e no. dei circuiti del segnale (5A) può essere personalizzato basato sui prodotti standard, l'indagine Senring dei pls per i dettagli.
Tabella del grado H100185
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | metallo prezioso |
| H (alta qualità) | 1000RPM | le rivoluzioni di 150 milioni | legha d'oro |
