Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
H70185
Contattici
La dimensione 70mm il OD 158mm del foro con lo slittamento alesato Ring Current And Channels Can è personalizzata

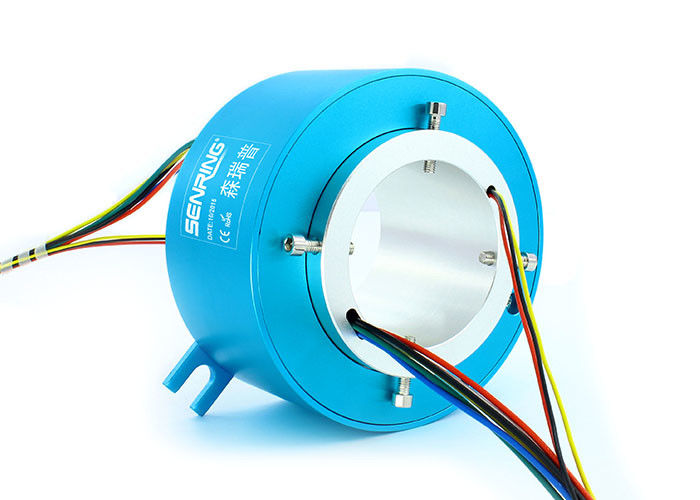

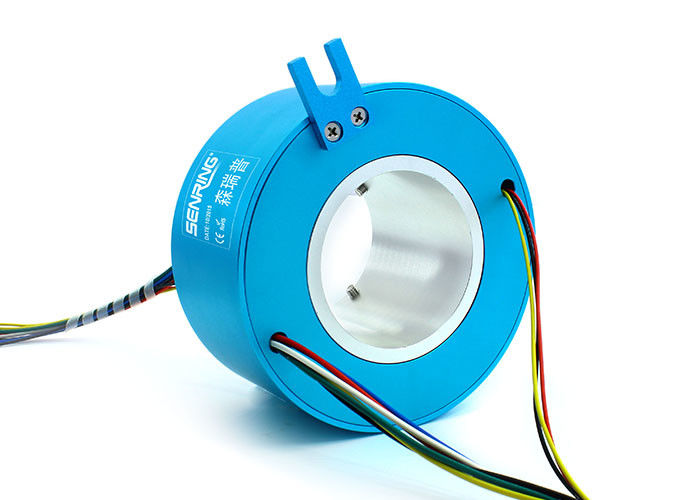

Descrizione di H70185 attraverso l'anello di contatto alesato
La serie H70158 è un anello di contatto conduttivo del attraverso-foro standard con un diametro di 70mm (adatto a qualsiasi dispositivo girante con un diametro di ≤70mm) e un diametro esterno di 158mm. Può trasmettere stabile 2 - 108 canali di corrente o di segnale e può essere usata per tutto il dispositivo che richiede la rotazione 360° per la conduzione o la trasmissione dei segnali vari.
Caratteristiche di H70185 attraverso l'anello di contatto alesato
1. Il contatto multipunto del metallo prezioso della spazzola avanzata del mazzo è usato per assicurare il contatto affidabile con estremamente - attrito basso;
2. Può trasmettere stabile 1~108 canali di corrente/segnale, con le specifiche standard multiple per scegliere da e le opzioni personalizzabili;
3. Può mescolare la trasmissione del video, dei dati e di altri segnali;
4. Sostiene la trasmissione mista del segnale e del potere; Progettazione integrata della struttura, facile installare.
| Parametri meccanici | |
| Vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| Abitazione del materiale | Lega di AL |
| Coppia di torsione | cavo 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~690VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | 300mm di lunghezza standard (può essere personalizzato) | |
| Resistenza dielettrica | 800VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| modello | circuiti | Lunghezza L (millimetri) | modello | circuiti | Lunghezza L (millimetri) | ||
| 10A | segnale o 0-5A | 10A | segnale o 0-5A | ||||
| H70158-02S | 0 | 2 | 42 | H70158-36S | 0 | 36 | 178 |
| H70158-0210 | 2 | 0 | 42 | H70158-0610-30S | 6 | 30 | 178 |
| H70158-03S | 0 | 3 | 46 | H70158-1210-24S | 12 | 24 | 178 |
| H70158-0310 | 3 | 0 | 46 | H70158-3610 | 36 | 0 | 178 |
| H70158-06S | 0 | 6 | 58 | H70158-42S | 0 | 42 | 202 |
| H70158-0210-04S | 2 | 4 | 58 | H70158-0610-36S | 6 | 36 | 202 |
| H70158-0410-02S | 4 | 2 | 58 | H70158-1210-30S | 12 | 30 | 202 |
| H70158-0610 | 6 | 0 | 58 | H70158-4210 | 42 | 0 | 202 |
| H70158-12S | 0 | 12 | 82 | H70158-48S | 0 | 48 | 226 |
| H70158-0210-10S | 2 | 10 | 82 | H70158-0610-42S | 6 | 42 | 226 |
| H70158-0310-09S | 3 | 9 | 82 | H70158-1210-36S | 12 | 36 | 226 |
| H70158-0610-06S | 6 | 6 | 82 | H70158-1810-30S | 18 | 30 | 226 |
| H70158-0810-04S | 8 | 4 | 82 | H70158-P2410-24S | 24 | 24 | 226 |
| H70158-1010-02S | 10 | 2 | 82 | H70158-4810 | 48 | 0 | 226 |
| H70158-1210 | 12 | 0 | 82 | H70158-60S | 0 | 60 | 274 |
| H70158-18S | 0 | 18 | 106 | H70158-0610-54S | 6 | 54 | 274 |
| H70158-0210-16S | 2 | 16 | 106 | H70158-0910-51S | 9 | 51 | 274 |
| H70158-0410-14S | 4 | 14 | 106 | H70158-1210-48S | 12 | 48 | 274 |
| H70158-0610-12S | 6 | 12 | 106 | H70158-2410-36S | 24 | 36 | 274 |
| H70158-0810-10S | 8 | 10 | 106 | H70158-72S | 0 | 72 | 322 |
| H70158-1010-08S | 10 | 8 | 106 | H70158-1210-60S | 12 | 60 | 322 |
| H70158-1210-06S | 12 | 6 | 106 | H70158-2410-48S | 24 | 48 | 322 |
| H70158-1410-04S | 14 | 4 | 106 | H70158-3610-36S | 36 | 36 | 322 |
| H70158-1610-02S | 16 | 2 | 106 | H70158-84S | 0 | 84 | 370 |
| H70158-24S | 0 | 24 | 130 | H70158-1210-72S | 12 | 72 | 370 |
| H70158-0410-20S | 4 | 20 | 130 | H70158-2410-60S | 24 | 60 | 370 |
| H70158-0610-18S | 6 | 18 | 130 | H70158-3610-48S | 36 | 48 | 370 |
| H70158-1210-12S | 12 | 12 | 130 | H70158-96S | 0 | 96 | 418 |
| H70158-1810-06S | 18 | 6 | 130 | H70158-1210-84S | 12 | 84 | 418 |
| H70158-2410 | 24 | 0 | 130 | H70158-2410-72S | 24 | 72 | 418 |
| H70158-30S | 0 | 30 | 154 | H70158-3610-60S | 36 | 60 | 418 |
| H70158-0610-24S | 6 | 24 | 154 | H70158-4210-54S | 42 | 54 | 418 |
| H70158-1210-18S | 12 | 18 | 154 | H70158-108S | 0 | 108 | 466 |
| H70158-1810-12S | 18 | 12 | 154 | H70158-1210-96S | 12 | 96 | 466 |
| H70158-2410-06S | 24 | 6 | 154 | H70158-2410-84S | 24 | 84 | 466 |
| H70158-3010 | 30 | 0 | 154 | H70158-3610-72S | 36 | 72 | 466 |
* nota: i circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 10A per ottenere N*10A, quali 2 circuiti di 10A parallelamente per i circuiti no. di 20A use.10A e no. dei circuiti del segnale (5A) può essere personalizzato basato sui prodotti standard, l'indagine Senring dei pls per i dettagli.
Tabella del grado H70185
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | metallo prezioso |
| H (alta qualità) | 1000RPM | le rivoluzioni di 150 milioni | legha d'oro |
Che cosa è un anello di contatto?
Un anello di contatto è un dispositivo elettromeccanico che permette la trasmissione di potere e dei segnali elettrici da uno stazionario ad una struttura girante. Un anello di contatto può essere utilizzato in tutto il sistema elettromeccanico che richiede la rotazione mentre trasmette il potere o i segnali. Può migliorare la prestazione meccanica, semplificare l'operazione di sistema ed eliminare i cavi danno-inclini che ciondolano dai giunti mobili.
