Attraverso i segnali di Ring Support Transmitting Power With di slittamento del foro

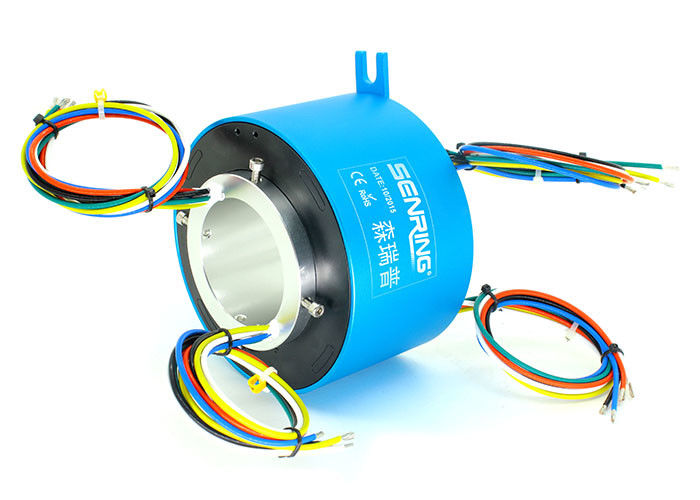

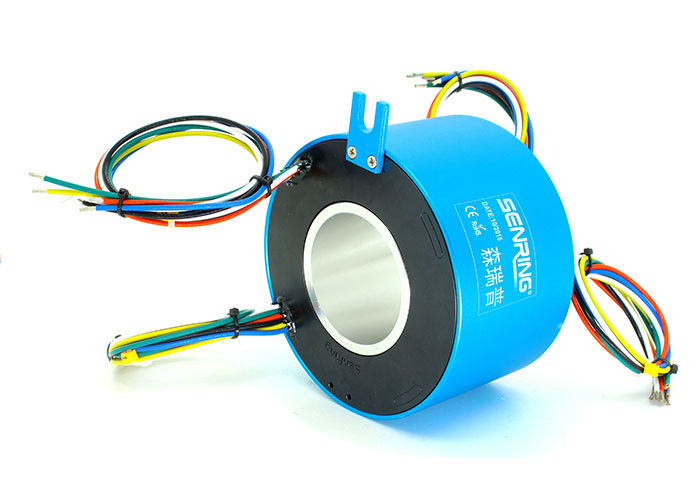

Descrizione di H60119 attraverso l'anello di contatto alesato
La serie H60119 è un anello di contatto conduttivo dell'albero cavo standard dell'apertura con un'apertura di 60mm e un diametro esterno di 119mm. Può trasmettere stabile 2 - 48 canali di corrente o di segnale ed è adatta a tutto l'albero rotante ≤60mm che richiede la rotazione 360° per la conduzione o la trasmissione dei segnali vari.
| Parametri meccanici | |
| Vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| Abitazione del materiale | Lega di AL |
| Coppia di torsione | cavo 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~690VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | 300mm di lunghezza standard (può essere personalizzato) | |
| Resistenza dielettrica | 800VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
Caratteristiche di H60119 attraverso l'anello di contatto alesato
1. ha avanzato la tecnologia multipunto della spazzola di contatto assicura il contatto affidabile con attrito basso;
2. Il potere /signal di sostegno 2~12circuits, la corrente ed i canali possono essere personalizzati; ;
3. Può essere personalizzato per combinare la trasmissione segnale/di potere
4. Potere di trasmissione di sostegno con i segnali;
5. Progettazione integrata della struttura, installazione facile.
| modello | circuiti | Lunghezza L (millimetri) | modello | circuiti | Lunghezza L (millimetri) | ||
| 10A | segnale o 0-5A | 10A | segnale o 0-5A | ||||
| H60119-02S | 0 | 2 | 53 | H60119-36S | 0 | 36 | 172 |
| H60119-0210 | 2 | 0 | 53 | H60119-0610-30S | 6 | 30 | 172 |
| H60119-03S | 0 | 3 | 53 | H60119-1210-24S | 12 | 24 | 172 |
| H60119-0310 | 3 | 0 | 53 | H60119-3610 | 36 | 0 | 172 |
| H60119-06S | 0 | 6 | 53 | H60119-42S | 0 | 42 | 196 |
| H60119-0210-04S | 2 | 4 | 53 | H60119-0610-36S | 6 | 36 | 196 |
| H60119-0410-02S | 4 | 2 | 53 | H60119-1210-32S | 12 | 32 | 196 |
| H60119-0610 | 6 | 0 | 53 | H60119-4210 | 42 | 0 | 196 |
| H60119-12S | 0 | 12 | 75 | H60119-48S | 0 | 48 | 220 |
| H60119-0210-10S | 2 | 10 | 75 | H60119-0610-42S | 6 | 42 | 220 |
| H60119-0310-09S | 3 | 9 | 75 | H60119-1210-36S | 12 | 36 | 220 |
| H60119-0610-06S | 6 | 6 | 75 | H60119-1810-30S | 18 | 30 | 220 |
| H60119-0810-04S | 8 | 4 | 75 | H60119-P2410-24S | 24 | 24 | 220 |
| H60119-1010-02S | 10 | 2 | 75 | H60119-4810 | 48 | 0 | 220 |
| H60119-1210 | 12 | 0 | 75 | H60119-60S | 0 | 60 | 268 |
| H60119-18S | 0 | 18 | 100 | H60119-0610-54S | 6 | 54 | 268 |
| H60119-0210-16S | 2 | 16 | 100 | H60119-0910-51S | 9 | 51 | 268 |
| H60119-0410-14S | 4 | 14 | 100 | H60119-1210-48S | 12 | 48 | 268 |
| H60119-0610-12S | 6 | 12 | 100 | H60119-2410-36S | 24 | 36 | 268 |
| H60119-0810-10S | 8 | 10 | 100 | H60119-72S | 0 | 72 | 316 |
| H60119-1010-08S | 10 | 8 | 100 | H60119-1210-60S | 12 | 60 | 316 |
| H60119-1210-06S | 12 | 6 | 100 | H60119-2410-48S | 24 | 48 | 316 |
| H60119-2410-48S | 24 | 48 | 100 | H60119-3610-36S | 36 | 36 | 316 |
| H60119-1610-02S | 16 | 2 | 100 | H60119-84S | 0 | 84 | 364 |
| H60119-24S | 0 | 24 | 124 | H60119-1210-72S | 12 | 72 | 364 |
| H60119-0410-20S | 4 | 20 | 124 | H60119-2410-60S | 24 | 60 | 364 |
| H60119-0610-18S | 6 | 18 | 124 | H60119-3610-48S | 36 | 48 | 364 |
| H60119-1210-12S | 12 | 12 | 124 | H60119-96S | 0 | 96 | 412 |
| H60119-1810-06S | 18 | 6 | 124 | H60119-1210-84S | 12 | 84 | 412 |
| H60119-2410 | 24 | 0 | 124 | H60119-2410-72S | 24 | 72 | 412 |
| H60119-30S | 0 | 30 | 148 | H60119-3610-60S | 36 | 60 | 412 |
| H60119-0610-24S | 6 | 24 | 148 | H60119-4210-54S | 42 | 54 | 412 |
| H60119-1210-18S | 12 | 18 | 148 | H60119-108S | 0 | 108 | 460 |
| H60119-1810-12S | 18 | 12 | 148 | H60119-1210-96S | 12 | 96 | 460 |
| H60119-2410-06S | 24 | 6 | 148 | H60119-2410-84S | 24 | 84 | 460 |
| H60119-3010 | 30 | 0 | 148 | H60119-3610-72S | 36 | 72 | 460 |
* nota: i circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 10A per ottenere N*10A, quali 2 circuiti di 10A parallelamente per i circuiti no. di 20A use.10A e no. dei circuiti del segnale (5A) può essere personalizzato basato sui prodotti standard, l'indagine Senring dei pls per i dettagli.
Tabella del grado H60119
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | metallo prezioso |
| H (alta qualità) | 1000RPM | le rivoluzioni di 150 milioni | legha d'oro |
