Dimensione media di alta qualità 1000RPM con lo slittamento alesato Ring Hole Size 40mm

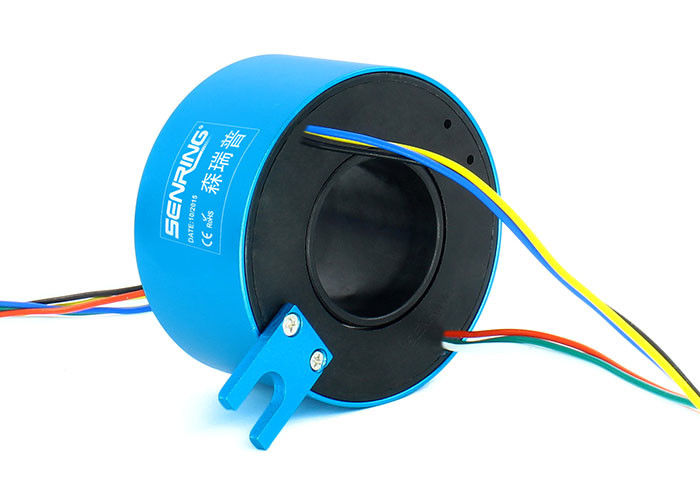

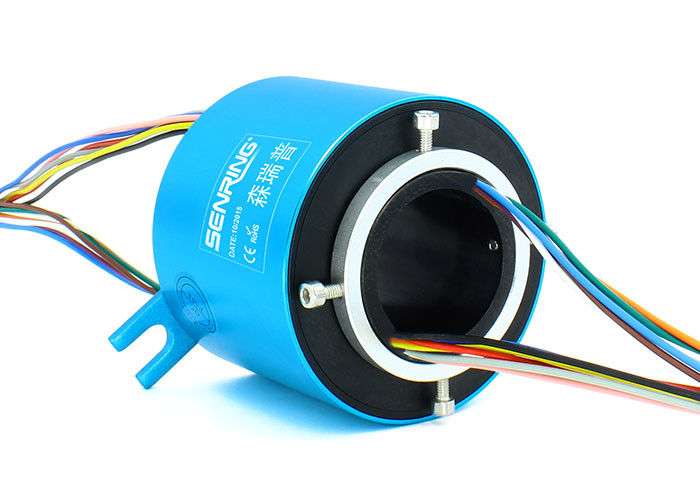

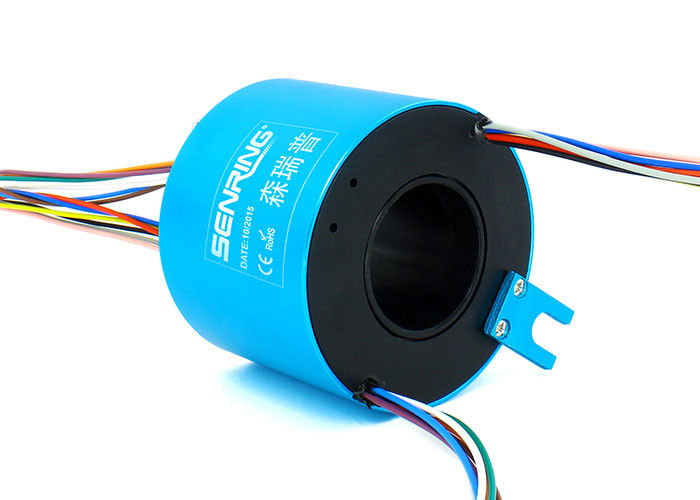

Descrizione di H4086 attraverso l'anello di contatto alesato
La serie H4086 è un anello di contatto conduttivo dell'apertura standard con un'apertura di 40mm (adatta a qualsiasi dispositivo girante con un diametro di ≤40mm) e un diametro esterno di 86mm. Può trasmettere stabile 2 - 48 canali di corrente o di segnale e può essere usata per tutto il dispositivo che richiede la rotazione 360° per la conduzione o la trasmissione dei segnali vari.
| Parametri meccanici | |
| Vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| Abitazione del materiale | Lega di AL |
| Coppia di torsione | cavo 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~690VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | 300mm di lunghezza standard (può essere personalizzato) | |
| Resistenza dielettrica | 800VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
Caratteristiche di H4086 attraverso l'anello di contatto alesato
1. ha avanzato la tecnologia multipunto della spazzola di contatto assicura il contatto affidabile con attrito basso;
2. Potere /signal (2A, N*2A) di sostegno 2~48circuits, su misura per più circuiti o grande corrente;
3. Può essere personalizzato per combinare la trasmissione segnale/di potere
4. Potere di trasmissione di sostegno con i segnali;
5. Progettazione integrata della struttura, installazione facile.
| modello | circuiti | Lunghezza L (millimetri) | modello | circuiti | Lunghezza L (millimetri) | ||
| 10A | segnale o 0-5A | 10A | segnale o 0-5A | ||||
| H4086-02S | 0 | 2 | 46 | H4086-1010-08S | 10 | 8 | 90,2 |
| H4086-0210 | 2 | 0 | 46 | H4086-1210-06S | 12 | 6 | 90,2 |
| H4086-03S | 0 | 3 | 46 | H4086-1410-04S | 14 | 4 | 90,2 |
| H4086-0310 | 3 | 0 | 46 | H4086-1610-02S | 16 | 2 | 90,2 |
| H4086-06S | 0 | 6 | 46 | H4086-24S | 0 | 24 | 112,4 |
| H4086-0210-04S | 2 | 4 | 46 | H4086-0410-20S | 4 | 20 | 112,4 |
| H4086-0410-02S | 4 | 2 | 46 | H4086-0610-18S | 6 | 18 | 112,4 |
| H4086-0610 | 6 | 0 | 46 | H4086-1210-12S | 12 | 12 | 112,4 |
| H4086-12S | 0 | 12 | 68 | H4086-1810-06S | 18 | 6 | 112,4 |
| H4086-0210-10S | 2 | 10 | 68 | H4086-2410 | 24 | 0 | 112,4 |
| H4086-0310-09S | 3 | 9 | 68 | H4086-30S | 0 | 30 | 134,6 |
| H4086-0610-06S | 6 | 6 | 68 | H4086-0210-28S | 2 | 28 | 134,6 |
| H4086-0810-04S | 8 | 4 | 68 | H4086-0410-26S | 4 | 26 | 134,6 |
| H4086-1010-02S | 10 | 2 | 68 | H4086-0610-24S | 6 | 24 | 134,6 |
| H4086-1210 | 12 | 0 | 68 | H4086-36S | 0 | 36 | 156,8 |
| H4086-18S | 0 | 18 | 90,2 | H4086-0410-32S | 4 | 32 | 156,8 |
| H4086-0210-16S | 2 | 16 | 90,2 | H4086-0610-30S | 6 | 30 | 156,8 |
| H4086-0410-14S | 4 | 14 | 90,2 | H4086-42S | 0 | 42 | 179 |
| H4086-0610-12S | 6 | 12 | 90,2 | H4086-0410-38S | 4 | 38 | 179 |
| H4086-0810-10S | 8 | 10 | 90,2 | H4086-48S | 0 | 48 | 201,2 |
* nota: i circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 10A per ottenere N*10A, quali 2 circuiti di 10A parallelamente per i circuiti no. di 20A use.10A e no. dei circuiti del segnale (5A) può essere personalizzato basato sui prodotti standard, l'indagine Senring dei pls per i dettagli.
Tabella del grado H4086
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | metallo prezioso |
| H (alta qualità) | 1000RPM | le rivoluzioni di 150 milioni | legha d'oro |
