Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
3004004
Contattici
4 porto elettrico di sostegno 4 dei circuiti rotatori dei sindacati 6~36 di Pnuematic del passaggio M5 per i tubi di 4mm

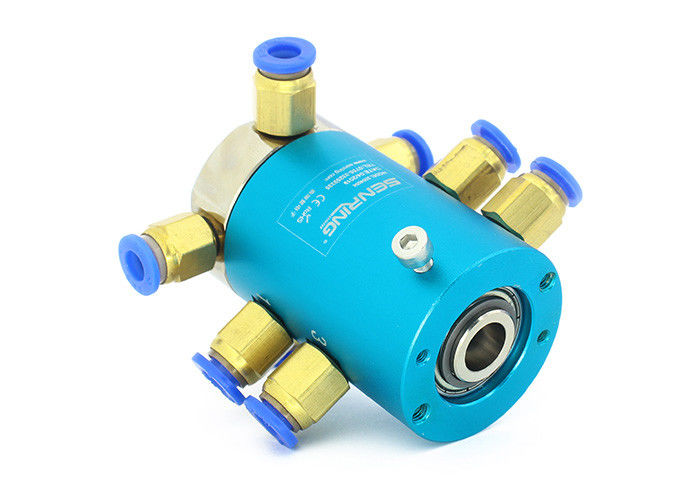

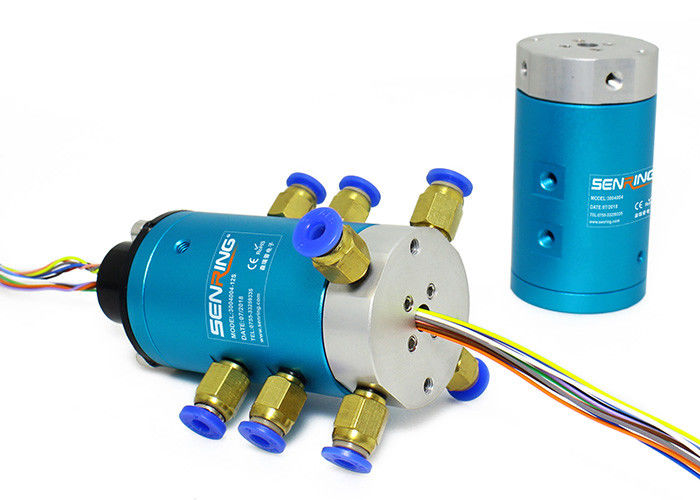

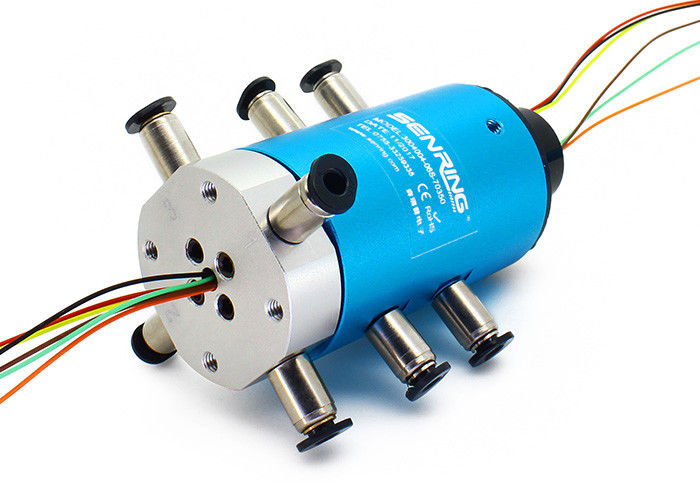

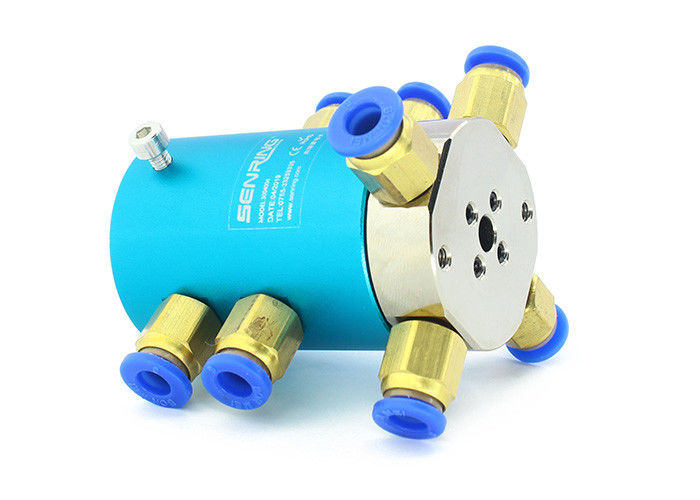

Una descrizione dell'unione rotatoria pneumatica 3004004
SENRING 3004004 serie 4 sindacati rotatori dei passaggi fornisce ad una guarnizione positiva fra conduttura stazionaria e un cilindro di rotazione e si applica per ventilare, vapore, vuoto. Disponibile in 3004004,3004004-06S, 3004004-12S, 3004004-24S, modelli 3004004-36S. Vantaggi: compatto
I modelli generali dell'anello di contatto di SenRing si applicano in molte applicazioni ed attrezzature, fornenti le soluzioni del sistema per universalmente.
Comprende l'energia eolica, il regolatore e la piattaforma girevole industriale, robot, macchinario di ingegneria, video mornitoring del CCTV, attrezzatura medica, radar militare ecc…
Lle caratteristiche dell'unione rotatoria pneumatica 3004004
1. supporto che trasmette potere misto ed i segnali, quali USB, HDMI, Ethernet di 1000M, VGA, DVI, la rf coassiale (ad alta frequenza), il segnale del servomotore, i collettori ad anello industriali del bus, ecc.;
2. 360° trasmette l'aria compressa, il vapore, il vuoto, la pressione negativa, la pressione positiva… ecc.
3. Max. Pressure: 1Mpa (vuoto: -1.5kPa, ad alta pressione può essere personalizzato);
4. Porto M5 di sostegno 4 per i tubi di 4mm;
Una caratteristica tecnica dell'unione rotatoria pneumatica 3004004
| Passaggi (gas) | 4 passaggi |
| Dimensione del tubo | tubo di 4mm, porto M5 |
| Dati meccanici | |
| spec. | dati |
| Vita lavorativa | 20millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità di funzionamento massima | 250RPM continuamente, 1000RPM intermittentemente |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Contatto Materia | Metallo prezioso |
| Abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Max. Operating Pressione |
Pressione positiva 1Mpa, vuoto -90kPa | |
| coppia di torsione | <0> | |
| Dati elettrici | ||
| spec. | dati | |
| Potere | Segnale | |
| Gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | <500m> | <500m> |
| Spec. del filo di piombo. | AWG17# ha argentato il cavo del teflon | AWG22# ha argentato il cavo del teflon |
| Lunghezza del filo di piombo | norma 250mm (può essere personalizzato) | |
| Resistenza di Insolution | 500VAC@50Hz, 6s | |
| Rumore elettrico | <0> | |
Descrizione del numero del pezzo
Disegno
Lista di modello standard
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo |
| 3004004 | 4 passaggi | M5 | 4~6mm |
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo | Circuiti del segnale (2A) | Lunghezza L (millimetri) |
| 3004004-06S | 4 passaggi | M5 | 4~6mm | 6 | 14 |
| 3004004-12S | 4 passaggi | M5 | 4~6mm | 12 | 21 |
| 3004004-24S | 4 passaggi | M5 | 4~6mm | 24 | 35 |
| 3004004-36S | 4 passaggi | M5 | 4~6mm | 36 | 52 |
