Collettori ad anello ad alta velocità di Ethernet 100M/1000M Ethernet Signals

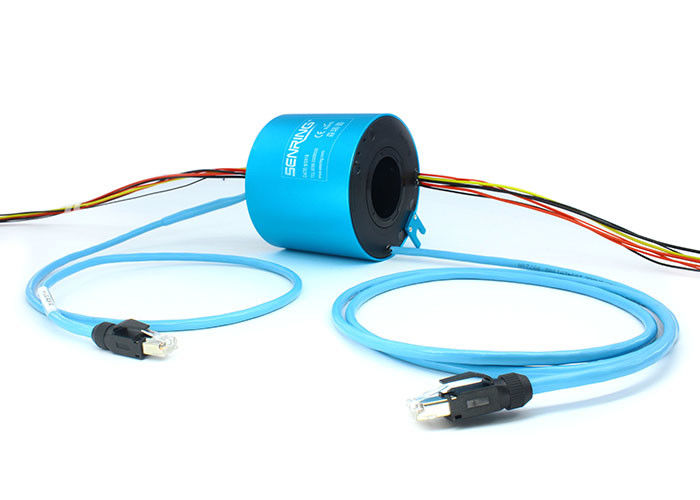

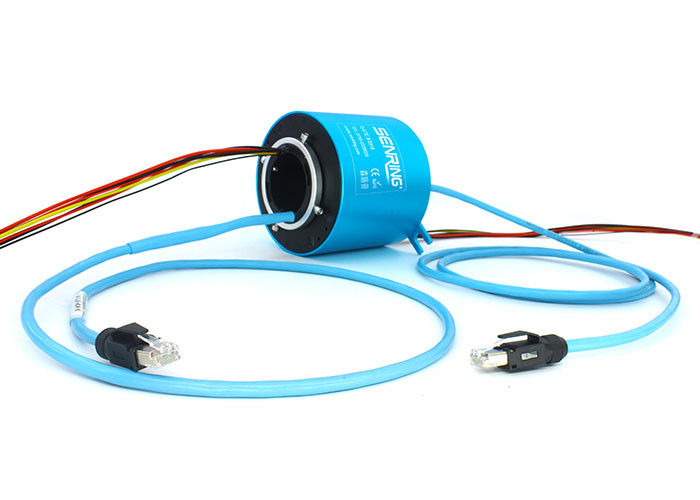

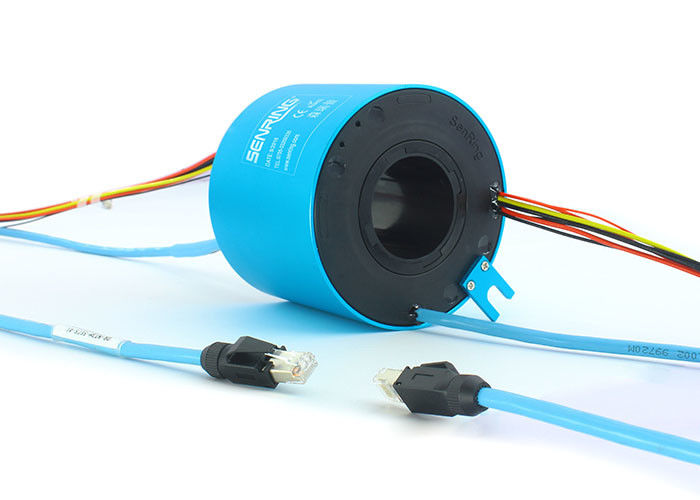

Descrizione dell'anello di contatto di Ethernet EH50119-01
L'anello di contatto di Ethernet di gigabit di serie di Senring EH50119-01 è un anello di contatto conduttivo di precisione integrale che può girare 360 gradi per trasmettere un singolo canale di segnale di Ethernet di gigabit. L'anello di contatto ha un diametro del foro di 50mm e un diametro esterno di 120mm. Può mescolarsi trasmette 1-58 canali di corrente 2-20A e di miscela con altri segnali quali USB e HDMI.
Caratteristiche dell'anello di contatto di Ethernet EH50119-01
1. Presenta i vantaggi della trasmissione stabile, di nessuna perdita del pacchetto, di nessun errore di codice, di attenuazione di riflessione bassa e di perdita di inserzione bassa.
2. Questo prodotto utilizza un connettore standard RJ45 e può essere fornito di fermaglio RJ45.
3. Può trasmettere stabile un segnale di Ethernet di gigabit del singolo canale e può trasmettere simultaneamente fino a 8 canali di Ethernet.
4. Può mescolarsi trasmette 1-58 canali di potere/corrente/segnale. Pricipalmente trasmette Ethernet (10M/100M/1000M BaseT) e può anche lavorare con i canali correnti o i giunti rotanti fluidi.
5. L'anello di contatto ha un diametro del foro di 50mm e un diametro esterno di 120mm.
6. Usa la tecnologia ricoprente militare degli Stati Uniti con un tasso di errore ultrabasso dei BER e un rapporto segnale-rumore ultraelevato.
Descrizione del numero del pezzo
Disegno dell'anello di contatto di Ethernet EH50119-01
Caratteristica tecnica dell'anello di contatto di Ethernet EH50119-01
| Ethernet | 1 baseT dei canali 100M/1000M |
| Dati meccanici | |
| spec. | dati |
| vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| lavoro temporaneo | -30℃∼80℃ |
| umidità del lavoro | RH di 0∼85% |
| materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| abitazione del materiale | lega di alluminio |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 |
| connettori | RJ45 | |
| Dati elettrici | ||
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistenza di isolamento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| spec. del filo di piombo | AWG17# ha argentato il cavo del teflon | AWG22# ha argentato il cavo del teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) | |
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| Rumore elettrico | <10> | |
| Certificato del CE | sì | |
| Vibrazione meccanica | MIL-STD-810E | |
| Materiale | RoHS compiacente | |
Lista di modello standard
| Modello | circuiti segnale/di potere no. | Canali di Ethernet no. | lunghezza L (millimetri) | ||
| segnale (0∼2A) | potere (10A) | potere (20A) | |||
| EH50119-01-0210 | 0 | 2 | 0 | 1 | 76 |
| EH50119-01-04S | 4 | 0 | 0 | 1 | 76 |
| EH50119-01-0410 | 0 | 4 | 0 | 1 | 76 |
| EH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| EH50119-01-10S | 10 | 0 | 0 | 1 | 100 |
| EH50119-01-0210-08S | 8 | 2 | 0 | 1 | 100 |
| EH50119-01-0610-04S | 4 | 6 | 0 | 1 | 100 |
| EH50119-01-16S | 16 | 0 | 0 | 1 | 124 |
| EH50119-01-1610 | 0 | 16 | 0 | 1 | 124 |
| EH50119-01-0410-12S | 12 | 4 | 0 | 1 | 124 |
| EH50119-01-0810-08S | 8 | 8 | 0 | 1 | 124 |
| EH50119-01-22S | 22 | 0 | 0 | 1 | 148 |
| EH50119-01-0410-18S | 18 | 4 | 0 | 1 | 148 |
| EH50119-01-2210 | 0 | 22 | 0 | 1 | 148 |
| EH50119-01-28S | 28 | 0 | 0 | 1 | 172 |
| EH50119-01-40S | 40 | 0 | 0 | 1 | 218 |
| EH50119-01-58S | 58 | 0 | 0 | 1 | 290 |
Tabella del grado dell'anello di contatto di Ethernet EH50119-01
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | d'oro oro |
Che cosa è anello di contatto di Ethernet?
L'anello di contatto con i connettori di Ethernet concede trasmettere il protocollo di Ethernet attraverso un'interfaccia girante. I collettori ad anello ibridi di Ethernet eseguono il potere, il segnale, Ethernet dalle strutture stazionarie alle piattaforme giranti attraverso i canali dell'oro o del rame. Può mescolare la corrente elettrica ed i segnali ed inoltre trasmettono i segnali e le correnti a bassa frequenza multicanali. Adatto a 10/100/1000 di trasmissione bassa di T e fornito solitamente di assemblee dei connettori RJ45 per il plug and play. I cavi M12, CAT5E o CAT6 sono disponibili per opzione. L'anello di contatto di Ethernet di gigabit può essere utilizzato in generatori eolici, in robot industriali e nell'antenna di radar che hanno bisogno delle piattaforme rotatorie.
