Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
EH3899-02
Contattici

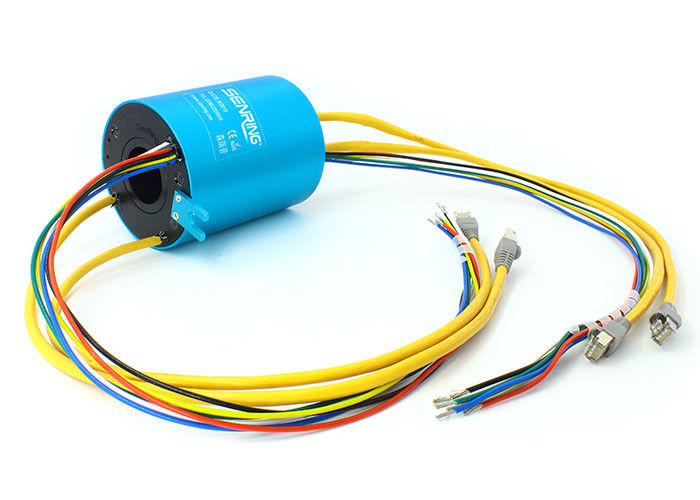

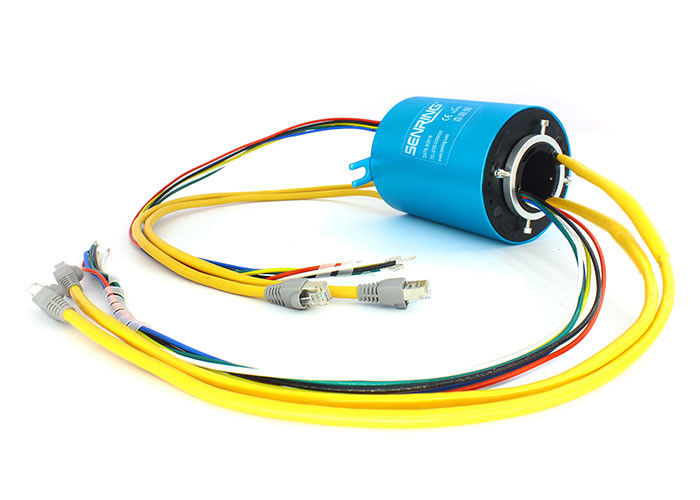

Canali Gigabit Ethernet dell'anello di contatto di Ethernet della base-t di 1000M/100M 2
Descrizione dell'anello di contatto di Ethernet EH3899-02
Disponibile per il segnale su ordinazione e funzionato di 100/1000M Ethernet
La perdita, l'attenuazione di riflessione e la diafonia di inserzione sono tre parametri molto importanti per un anello di contatto di Ethernet. Tutte le componenti dell'anello di contatto di Ethernet della tecnologia di SenRing sono metallo affidabile ed i collegamenti dei circuiti placcati dell'oro, abitazione dei prodotti è fatto di alluminio. I collettori ad anello del rifornimento della società con i vantaggi della trasmissione stabile, di nessuna perdita del pacchetto, di nessun codice di serie, di piccola attenuazione di riflessione, di perdita di inserzione bassa, ecc.
Sebbene progettazione modularizzata & standardizzata di offerta di SenRing per varie soluzioni di applicazione come produttore originale dei collettori ad anello. Per creare il vostro connettore più adatto dell'anello di contatto di Ethernet, senta libero prego per contattarci.
Caratteristiche dell'anello di contatto di Ethernet EH3899-02
1. Questo prodotto utilizza un connettore standard RJ45 e può essere fornito di fermaglio RJ45.
2. Può trasmettere stabile un segnale di Ethernet di gigabit del singolo canale e può trasmettere simultaneamente fino a 8 canali di Ethernet.
3. Può mescolarsi trasmette 1-58 canali di potere/corrente/segnale. Pricipalmente trasmette Ethernet (10M/100M/1000M BaseT) e può anche lavorare con i canali correnti o i giunti rotanti fluidi.
4. L'anello di contatto ha un diametro del foro di 50mm e un diametro esterno di 120mm.
5. Usa la tecnologia ricoprente militare degli Stati Uniti con un tasso di errore ultrabasso dei BER e un rapporto segnale-rumore ultraelevato.
Descrizione del numero del pezzo
Disegno dell'anello di contatto di Ethernet EH3899-02
Caratteristica tecnica dell'anello di contatto di Ethernet EH3899-02
| Ethernet | 2 baseT dei canali 100M/1000M |
| Dati meccanici | |
| spec. | dati |
| vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| lavoro temporaneo | -30℃∼80℃ |
| umidità del lavoro | RH di 0∼85% |
| materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| abitazione del materiale | lega di alluminio |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 |
| connettori | RJ45 | |
| Dati elettrici | ||
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistenza di isolamento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| spec. del filo di piombo | AWG17# ha argentato il cavo del teflon | AWG22# ha argentato il cavo del teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) | |
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| Rumore elettrico | <10> | |
| Certificato del CE | sì | |
| Vibrazione meccanica | MIL-STD-810E | |
| Materiale | RoHS compiacente | |
Lista di modello standard
| Modello | circuiti segnale/di potere no. | Canali di Ethernet no. | lunghezza L (millimetri) | ||
| segnale (0∼2A) | potere (10A) | potere (20A) | |||
| EH3899-02-02S | 2 | 0 | 0 | 2 | 96 |
| EH3899-02-0210 | 0 | 2 | 0 | 2 | 96 |
| EH3899-02-08S | 8 | 0 | 0 | 2 | 120 |
| EH3899-02-0810 | 0 | 8 | 0 | 2 | 120 |
| EH3899-02-0410-04S | 4 | 4 | 0 | 2 | 120 |
| EH3899-02-14S | 14 | 0 | 0 | 2 | 144 |
| EH3899-02-1410 | 0 | 14 | 0 | 2 | 144 |
| EH3899-02-20S | 22 | 0 | 0 | 2 | 168 |
| EH3899-02-26S | 26 | 0 | 0 | 2 | 196 |
| EH3899-02-32S | 32 | 0 | 0 | 2 | 216 |
| EH3899-02-56S | 56 | 0 | 0 | 2 | 312 |
Tabella del grado dell'anello di contatto di Ethernet EH3899-02
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | d'oro oro |
I collettori ad anello possono essere utilizzati in tutto il sistema elettromeccanico che richiede la rotazione libera e continua mentre trasferisce il potere o i dati da uno stazionario ad una struttura girante.
Invii la vostra indagine direttamente noi
