Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
EH2586-01
Contattici

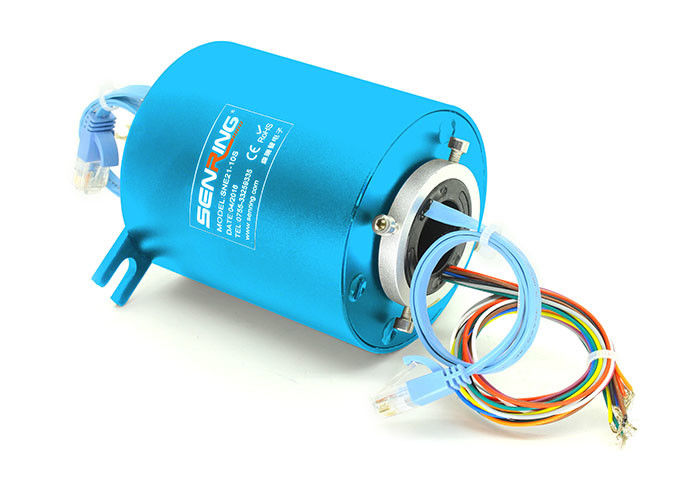

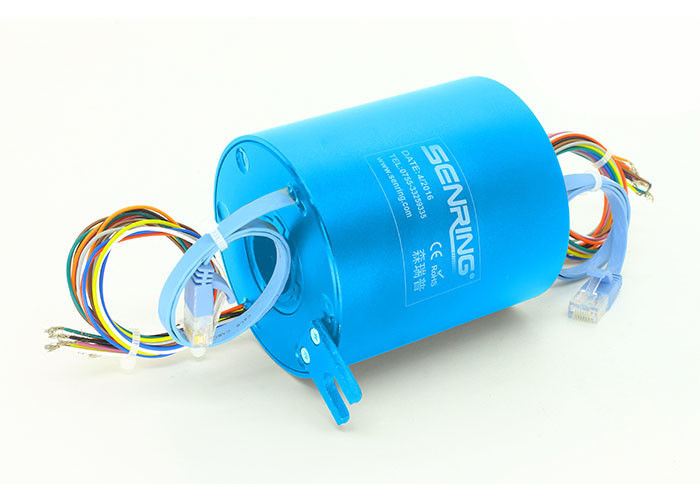

slittamento Ring Through Bore Design Size di Ethernet di Manica 600Rpm 1 25.4mm
Descrizione dell'anello di contatto di Ethernet EH2586-01
Il giunto rotante di Ethernet di gigabit di serie di Senring EH2586-01 è un anello di contatto conduttivo di precisione integrale che può girare 360 gradi per trasmettere un singolo canale di segnale di Ethernet di gigabit. L'anello di contatto ha un diametro del foro di 25.4mm e un diametro esterno di 86mm. Può mescolarsi trasmette 1-22 canali di corrente 2-20A e di miscela con altri segnali quali USB e HDMI. Confrontato ai simili prodotti sul mercato, presenta i vantaggi della trasmissione stabile, di nessuna perdita del pacchetto, di nessun errore di codice, di attenuazione di riflessione bassa e di perdita di inserzione bassa.
Sebbene progettazione modularizzata & standardizzata di offerta di SenRing per varie soluzioni di applicazione come produttore originale dei collettori ad anello. Per creare il vostro connettore più adatto dell'anello di contatto di Ethernet, senta libero prego per contattarci.
Caratteristiche dell'anello di contatto di Ethernet EH2586-01
1. standard e su di riserva
2. fili di piombo Colore-codificati
3. Rumore elettrico molto basso
4. Anti-inceppandosi, basso costo molto
5. Banda larga: Ethernet (BaseT 1000)
Descrizione del numero del pezzo
Disegno dell'anello di contatto di Ethernet EH2586-01
Caratteristica tecnica dell'anello di contatto di Ethernet EH2586-01
| Ethernet | 1 baseT dei canali 100M/1000M |
| Dati meccanici | |
| spec. | dati |
| vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| lavoro temporaneo | -30℃∼80℃ |
| umidità del lavoro | RH di 0∼85% |
| materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| abitazione del materiale | lega di alluminio |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 |
| connettori | RJ45 | |
| Dati elettrici | ||
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistenza di isolamento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| spec. del filo di piombo | AWG17# ha argentato il cavo del teflon | AWG22# ha argentato il cavo del teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) | |
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| Rumore elettrico | <10> | |
| Certificato del CE | sì | |
| Vibrazione meccanica | MIL-STD-810E | |
| Materiale | RoHS compiacente | |
Lista di modello standard
| Modello | circuiti segnale/di potere no. | Canali di Ethernet no. | lunghezza L (millimetri) | ||
| segnale (0∼2A) | potere (10A) | potere (20A) | |||
| EH2586-01-0210 | 0 | 2 | 0 | 1 | 72 |
| EH2586-01-04S | 4 | 0 | 0 | 1 | 72 |
| EH2586-01-0410 | 0 | 4 | 0 | 1 | 72 |
| EH2586-01-0420 | 0 | 0 | 4 | 1 | 72 |
| EH2586-01-10S | 10 | 0 | 0 | 1 | 96 |
| EH2586-01-0210-08S | 8 | 2 | 0 | 1 | 96 |
| EH2586-01-0610-04S | 4 | 6 | 0 | 1 | 96 |
| EH2586-01-16S | 16 | 0 | 0 | 1 | 120 |
| EH2586-01-1610 | 0 | 16 | 0 | 1 | 120 |
| EH2586-01-0410-12S | 12 | 4 | 0 | 1 | 120 |
| EH2586-01-0810-08S | 8 | 8 | 0 | 1 | 120 |
| EH2586-01-22S | 22 | 0 | 0 | 1 | 144 |
| EH2586-01-0410-18S | 18 | 4 | 0 | 1 | 144 |
| EH2586-01-2210 | 0 | 22 | 0 | 1 | 144 |
Tabella del grado dell'anello di contatto di Ethernet EH2586-01
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | d'oro oro |
Slittamento Ring Applications di Ethernet:
• Attrezzatura esposizione/della mostra
• Imballaggio/avvolgere macchinario
• Sistemi di trasporto a semiconduttore
• Macchinario industriale
• tavole di indice rotatorie
• Attrezzatura del controllo dei processi
• Torrette o avvolgicavi pesanti dell'attrezzatura
• Illuminazione di emergenza, macchine di trasporto con palette di robotica, opzione
• Attrezzatura medica | sensori rotatori, illuminazione di emergenza, robotica
• Avvolgicavi miniatura
