Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
EH1256-01
Contattici

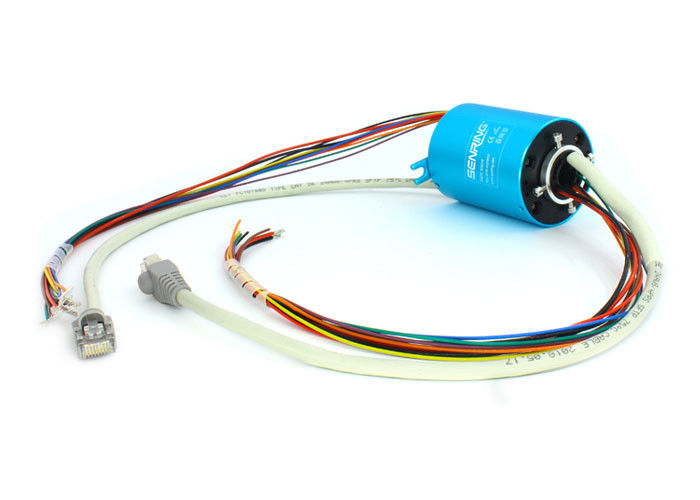

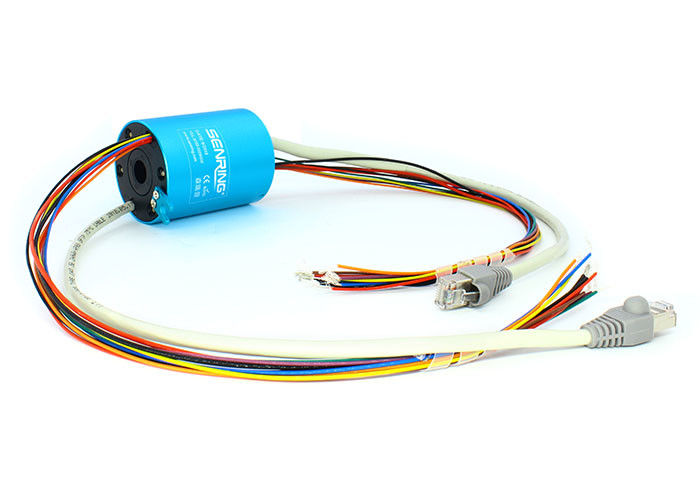

Il singolo Manica Gigabit Ethernet slitta l'anello di contatto girante di Ring Hole 12.7mm
Descrizione dell'anello di contatto di Ethernet EH1256-01
Attraverso il foro l'anello di contatto inoltre ha chiamato l'anello di contatto vuoto con il foro del centro, potrebbe applicarsi a tutti i dispositivi in cui richiede per trasmettere il potere ed i segnali quando bisogno 360° che roating.
L'anello di contatto di Ethernet di gigabit di serie di Senring EH1256-01 è un anello di contatto conduttivo di precisione integrale che può girare 360 gradi per trasmettere un singolo canale di segnale di Ethernet di gigabit. L'anello di contatto ha un diametro del foro di 12.7mm e un diametro esterno di 56mm. Può mescolarsi trasmette 1-22 canali di corrente 2-20A e di miscela con altri segnali quali USB e HDMI. Confrontato ai simili prodotti sul mercato, presenta i vantaggi della trasmissione stabile, di nessuna perdita del pacchetto, di nessun errore di codice, di attenuazione di riflessione bassa e di perdita di inserzione bassa.
Caratteristiche dell'anello di contatto di Ethernet EH1256-01
1. Con RJ45 i connettori (anello di contatto di Ethernet anche conosciuto come l'anello di contatto RJ45)
2. Collegamento standard dei cavi di Ethernet
3. Ethernet massima 8channels in un anello di contatto
4. Può combinarsi con potere o anello di contatto pneumatico/idraulico
5. Ethernet di Tansmit 10M/100M/1000M Base T
6. Nessuna perdita del pacchetto, nessun codice della corda, attenuazione di riflessione bassa, perdita di inserzione bassa
7. Materiali del contatto: placcatura percious di metal+gold che assicura l'abrasione resistente ed antiossidante per vita lavorativa lunga
Descrizione del numero del pezzo
Disegno dell'anello di contatto di Ethernet EH1256-01
Caratteristica tecnica dell'anello di contatto di Ethernet EH1256-01
| Ethernet | 1 baseT dei canali 100M/1000M |
| Dati meccanici | |
| spec. | dati |
| vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| lavoro temporaneo | -30℃∼80℃ |
| umidità del lavoro | RH di 0∼85% |
| materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| abitazione del materiale | lega di alluminio |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 |
| connettori | RJ45 | |
| Dati elettrici | ||
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistenza di isolamento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| spec. del filo di piombo | AWG17# ha argentato il cavo del teflon | AWG22# ha argentato il cavo del teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) | |
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| Rumore elettrico | <10> | |
| Certificato del CE | sì | |
| Vibrazione meccanica | MIL-STD-810E | |
| Materiale | RoHS compiacente | |
Lista di modello standard
| Modello | circuiti segnale/di potere no. | Canali di Ethernet no. | lunghezza L (millimetri) | ||
| segnale (0∼2A) | potere (10A) | potere (20A) | |||
| EH1256-01-0210 | 0 | 2 | 0 | 1 | 55 |
| EH1256-01-04S | 4 | 0 | 0 | 4 | 55 |
| EH1256-01-0410 | 0 | 4 | 0 | 1 | 55 |
| EH1256-01-0420 | 0 | 0 | 4 | 1 | 71,5 |
| EH1256-01-10S | 10 | 0 | 0 | 1 | 71,5 |
| EH1256-01-0210-08S | 8 | 2 | 0 | 1 | 71,5 |
| EH1256-01-0610-04S | 4 | 6 | 0 | 1 | 71,5 |
| EH1256-01-16S | 16 | 0 | 0 | 1 | 88,5 |
| EH1256-01-1610 | 0 | 16 | 0 | 1 | 88,5 |
| EH1256-01-0410-12S | 12 | 4 | 0 | 1 | 88,5 |
| EH1256-01-0810-08S | 8 | 8 | 0 | 1 | 88,5 |
| EH1256-01-22S | 22 | 0 | 0 | 1 | 105,5 |
Tabella del grado dell'anello di contatto di Ethernet EH1256-01
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | d'oro oro |
I modelli generali dell'anello di contatto di SenRing si applicano in molte applicazioni e le attrezzature, forniscono le soluzioni del sistema per universalmente.
Comprende l'energia eolica, il regolatore e la piattaforma girevole industriale, robot, macchinario di ingegneria, video mornitoring del CCTV, attrezzatura medica, radar militare ecc…
