Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
UH2586-01
Contattici

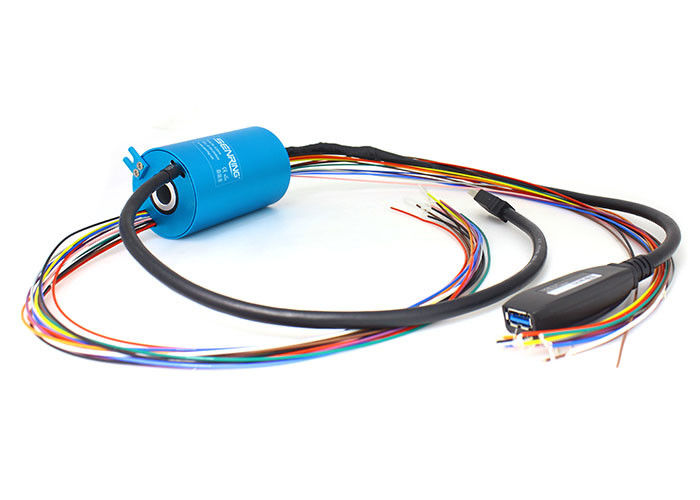

Bassa coppia, resistenza al contatto molto bassa Struttura compatta con anello USB

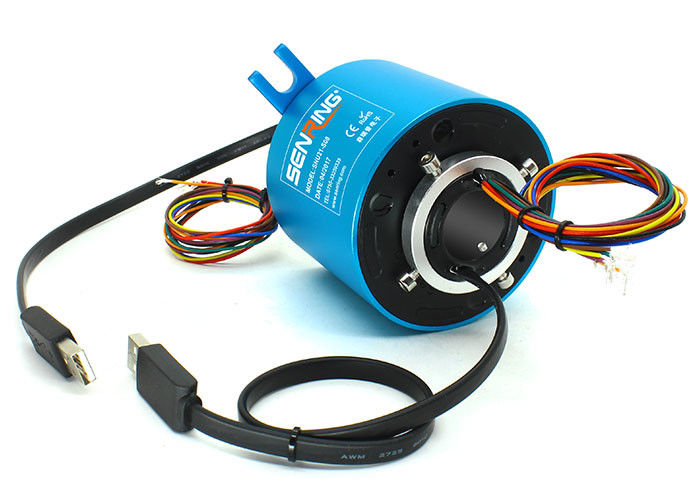

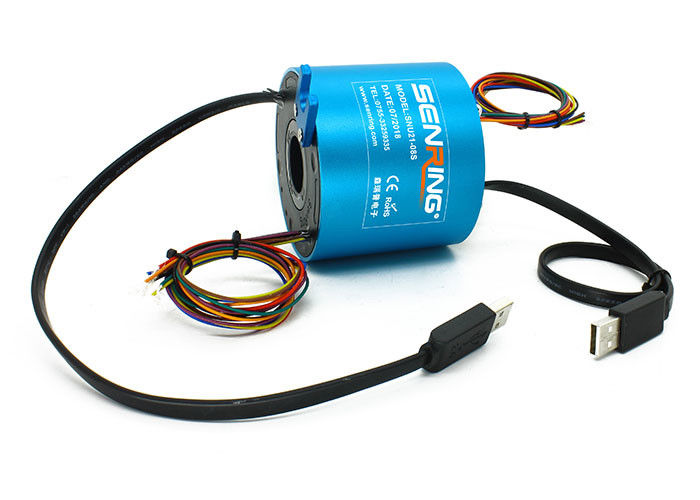

Descrizione dell'UH2586-01USB Slip Ring
SENRING UH2586-01 serie Signgle canale USB slip ring, cavo USB con rotazione a 360°, può essere combinato per trasmettere 2 ~ 38 circuiti di potenza / segnale così come la fibra ottica, gigabit Ethernet.UH2586-01 serie 1 canale USB anello di scivolo ha i vantaggi di segnale stabile
Caratteristiche di UH2586-01 USB Slip Ring
1. 1 canale USB2.0 cavo, può trasmettere stabile 1 canale USB2.0 segnale.
2. connettore USB standard maschio o femmina, può essere personalizzato;
3. Può essere combinato per trasmettere da 2 a 38 circuiti di potenza/segnale;

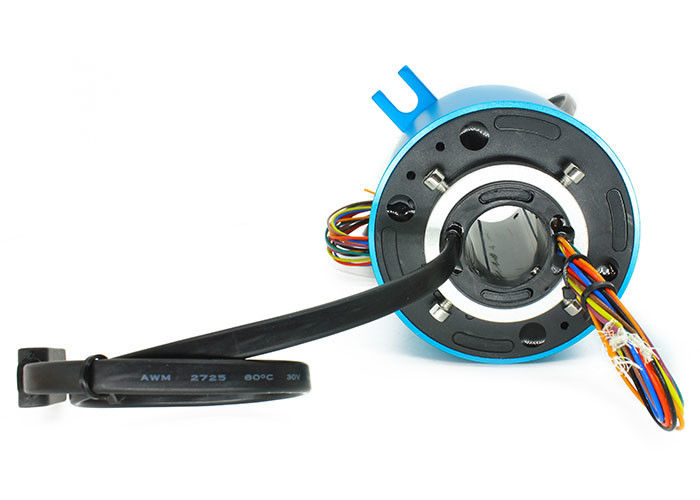

4. dimensione del foro 25,4 mm, OD 86 mm;
5. Può essere combinato per trasmettere potenza e vari segnali di IEEE1394, Fibra ottica, Gigabit Ethernet, ecc.
6. Può essere combinato per funzionare con unioni rotanti di potenza e idrauliche/pneumiche;
Specifica tecnica dell'anello USB UH2586-01
| Cavo USB | 1 canale USB2.0 |
| BER ((tasso di errore bit) | 10E-11 |
| Dati meccanici | |
| Specificità | dati |
| vita lavorativa | SenRing Slip Rings Grade Table |
| Velocità di rotazione | 150 giri al minuto |
| Tempore di lavoro. | -30°C∼80°C |
| umidità di lavoro | 0∼85% RH |
| materiale di contatto | riferirsi alla tabella del grado degli anelli di scivolamento |
| materiale di alloggiamento | leghe di alluminio |
| coppia | 0.1N.m+(0.03N.m/6 circuiti) |
| connettore | USB 2.0 maschio (femminile opzionale) | |
| perdita di inserimento | ≤ 2 dB | |
| Dati elettrici | ||
| Specificità | dati | |
| potenza | segnale | |
| intervallo di tensione | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistenza all'isolamento | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Specificità del filo di piombo. | AWG17# Teflon arginato | AWG22# Teflon arginato |
| lunghezza del filo di piombo | standard 300mm (può essere personalizzato) | |
| Forza dielettrica | 500VAC@50Hz,60s | |
| Rumore elettrico | < 0,01Ω | |
| Certificato CE | - Sì, sì. | |
| materiale | Certificato RoHS | |
Descrizione della parte
Disegno di UH2586-01 USB Slip Ring
Elenco dei modelli standard
| Modello | circuiti di alimentazione/segnale n. | Canali USB no. | |||
| segnale ((2A) | potenza ((5A) | potenza ((10A) | USB2.0 | USB3.0 | |
| UH2586-01-02S | 2 | 0 | 0 | 1 | 48 |
| UH2586-01-0210 | 0 | 2 | 0 | 1 | 48 |
| UH2586-01-0420 | 0 | 0 | 4 | 1 | 72 |
| UH2586-01-08S | 8 | 0 | 0 | 1 | 72 |
| UH2586-01-0810 | 0 | 8 | 0 | 1 | 72 |
| UH2586-01-0210-06 | 6 | 2 | 0 | 1 | 72 |
| UH2586-01-0410-04S | 4 | 4 | 0 | 1 | 72 |
| UH2586-01-14S | 14 | 0 | 0 | 1 | 96 |
| UH2586-01-1410 | 0 | 14 | 0 | 1 | 96 |
| UH2586-01-0410-10S | 10 | 4 | 0 | 1 | 96 |
| UH2586-01-0810-06S | 6 | 8 | 0 | 1 | 96 |
| UH2586-01-20S | 20 | 0 | 0 | 1 | 120 |
| UH2586-01-2010 | 0 | 20 | 0 | 1 | 120 |
| UH2586-01-26S | 26 | 0 | 0 | 1 | 144 |
| UH2586-01-38S | 38 | 0 | 0 | 1 | 192 |
* Nota: i circuiti possono essere combinati in parallelo per una corrente maggiore, N circuiti di 10A per ottenere N*10A, come 2 circuiti di 10A in parallelo per l'uso di 20A.Pls contattare il venditore SenRing se si desidera personalizzare USB e circuito di alimentazione / segnale no, o mischiare un altro segnale.
UH2586-01 Tabella di classificazione degli anelli USB
| Gcodice rad | Velocità di rotazione massima | vita lavorativa | materiale di contatto |
| C: standard | 400 giri al minuto | 20 milioni | metallo prezioso |
| D: industriali | 800 giri al minuto | 60 milioni |
oro-oro
|

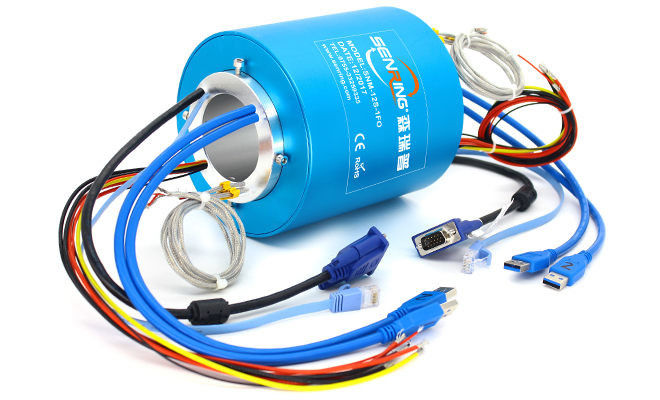

Questo modello integra il segnale Ethernet, il segnale USB, il segnale HDM e SDI e il segnale ad alta frequenza. È ampiamente utilizzato in attrezzature di automazione, monitor di sicurezza HD, applicazione VR, simulatore di movimento.Se stai cercando questo tipo di anelli di buona qualità garantiti, per favore sentitevi liberi di contattarci.
