Luogo di origine:
Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
UH3899-02
Contattici
2 circuiti 10A USB 2.0 Slip Ring per HD-MI con alimentatore Slipring

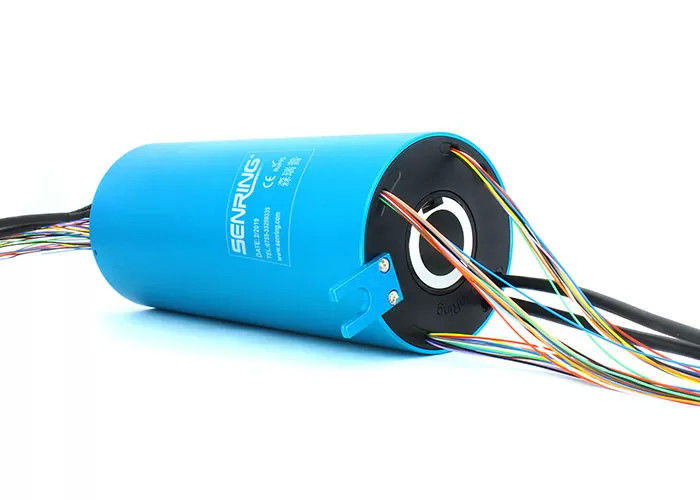

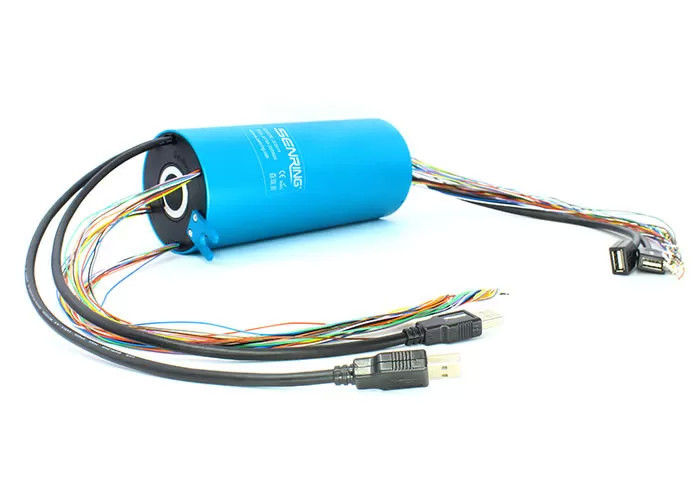

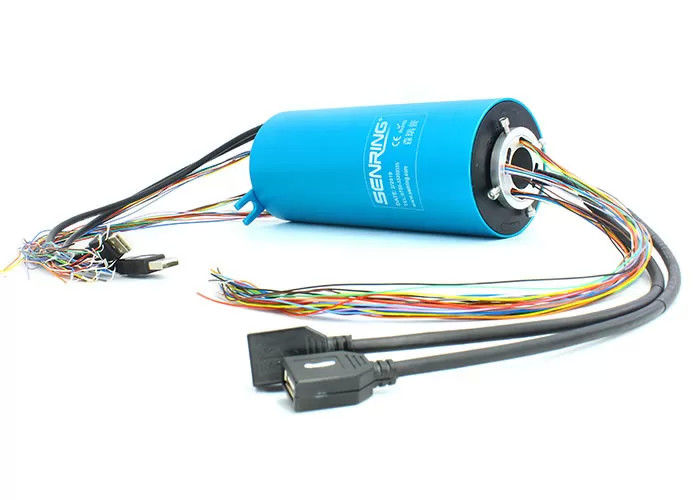

Descrizione dell'anello USB UH3899-02
SenRing UH3899-02 serie 3-canale USB giunto rotante può trasmettere 3 canali di segnale USB2.0 attraverso rotazione a 360 gradi e può miscelare trasmettere 1-34 canali di potenza / corrente / segnale,e può trasmettere stabilmente segnali IEEE1394 e vari segnali USB. L'anello USB UH3899-02 a 2 canali ha vantaggi quali la trasmissione del segnale stabile, nessuna perdita di pacchetti, nessun codice, piccola perdita di ritorno e piccola perdita di inserimento.L' anello di scivolo ha un diametro di foro di 38.1 mm e può essere utilizzato per dispositivi di rotazione a 360 gradi con un diametro dell'albero di rotazione inferiore a 38,1 mm.
Caratteristiche dell'anello USB UH3899-02
1. connettore USB standard maschio o femmina, può essere personalizzato;
2. Può trasmettere 3 canali di segnale USB2.0 stabile;
3. Può essere combinato per trasmettere 1~34 circuiti di potenza/segnale;
4. dimensione del foro 38,1 mm, OD 99 mm;
5. Può essere combinato per trasmettere potenza e vari segnali di IEEE1394, Ethernet, USB2.0, ecc.
6. Può essere combinato per funzionare con unioni rotanti di potenza e idrauliche/pneumiche;
Specifica tecnica dell'anello USB UH3899-02
| Cavo USB | 2 canali USB2.0 |
| BER ((tasso di errore bit) | 10E-11 |
| Dati meccanici | |
| Specificità | dati |
| vita lavorativa | SenRing Slip Rings Grade Table |
| Velocità di rotazione | 150 giri al minuto |
| Tempore di lavoro. | -30°C∼80°C |
| umidità di lavoro | 0∼85% RH |
| materiale di contatto | riferirsi alla tabella del grado degli anelli di scivolamento |
| materiale di alloggiamento | leghe di alluminio |
| coppia | 0.1N.m+0,03N.m/6 circuiti |
| connettore | USB 2.0 maschio (femminile opzionale) | |
| perdita di inserimento | ≤ 2 dB | |
| Dati elettrici | ||
| Specificità | dati | |
| potenza | segnale | |
| intervallo di tensione | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistenza all'isolamento | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Specificità del filo di piombo. | AWG17# Teflon arginato | AWG22# Teflon arginato |
| lunghezza del filo di piombo | standard 300mm (può essere personalizzato) | |
| Forza dielettrica | 500VAC@50Hz,60s | |
| Rumore elettrico | < 0,01Ω | |
| Certificato CE | - Sì, sì. | |
| materiale | Certificato RoHS | |
Descrizione della parte
Disegno di UH3899-02 USB Slip Ring
Elenco dei modelli standard
| Modello | circuiti di alimentazione/segnale n. | Canali USB no. | |||
| segnale ((2A) | potenza ((5A) | potenza ((10A) | USB2.0 | USB3.0 | |
| UH3899-02-04S | 4 | 2 | 0 | 2 | 72 |
| UH3899-02-0410 | 0 | 4 | 0 | 2 | 72 |
| UH3899-02-0420 | 0 | 0 | 0 | 2 | 72 |
| UH3899-02-1010 | 0 | 10 | 0 | 2 | 96 |
| UH3899-02-10S | 10 | 0 | 0 | 2 | 96 |
| UH3899-02-0210-08S | 8 | 2 | 0 | 2 | 96 |
| UH3899-02-0610-04S | 4 | 6 | 0 | 2 | 96 |
| UH3899-02-1610 | 0 | 16 | 0 | 2 | 120 |
| UH3899-02-16S | 16 | 0 | 0 | 2 | 120 |
| UH3899-02-22S | 22 | 0 | 0 | 2 | 144 |
| UH3899-02-34S | 34 | 0 | 0 | 2 | 192 |
UH3899-02 Tabella di classificazione degli anelli USB
| Gcodice rad | Velocità di rotazione massima | vita lavorativa | materiale di contatto |
| C: standard | 400 giri al minuto | 20 milioni | metallo prezioso |
| D: industriali | 800 giri al minuto | 60 milioni |
oro-oro
|
FAQ:
1Quali dati tecnici devono essere forniti per il nostro modello di anello di scivolo personalizzato?
R: Se si desidera personalizzare il modello speciale di anello di scivolo, è necessario fornire i dettagli di cui sotto:
a. Velocità di esercizio (rpm)
b. Tipo di impianto
c. Dimensione del contorno
d. Canali (numero di fili singoli diversi dal cavo)
e. tensione nominale e corrente per anelli di alimentazione e anelli di segnalazione
f. Tipo di segnale e relativi parametri (molto importanti)
g. Temperatura di esercizio h.IP (requisiti di tenuta)
2Quanto dura la produzione?
R: Servono da 7 a 15 giorni per i prodotti standard, da 10 a 20 giorni per i prodotti semplici personalizzati, da 15 a 40 giorni per i prodotti complessi personalizzati.
