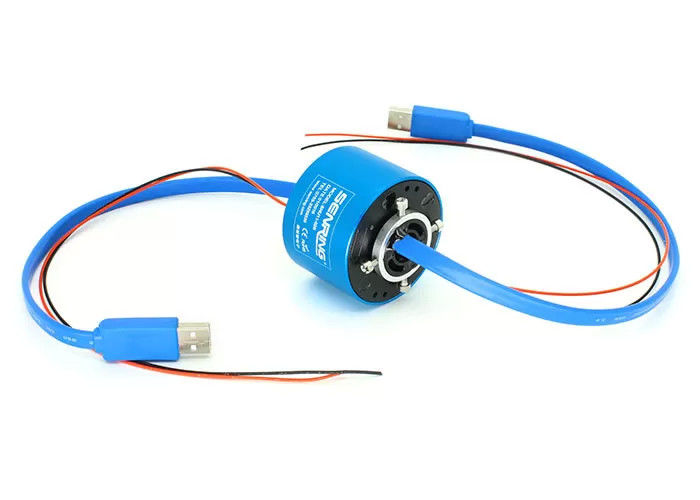

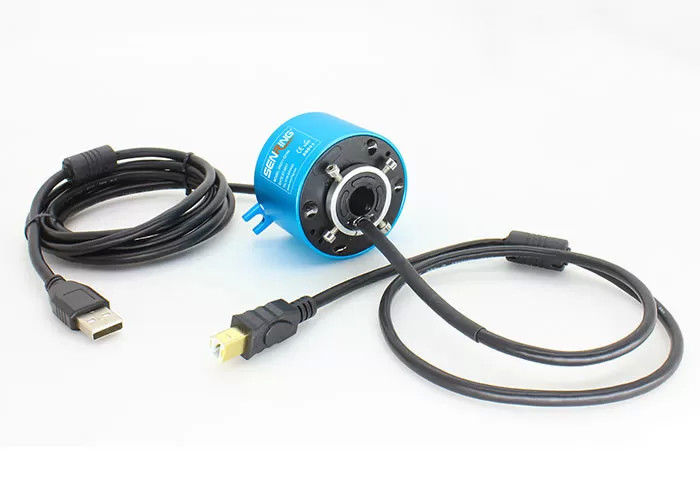

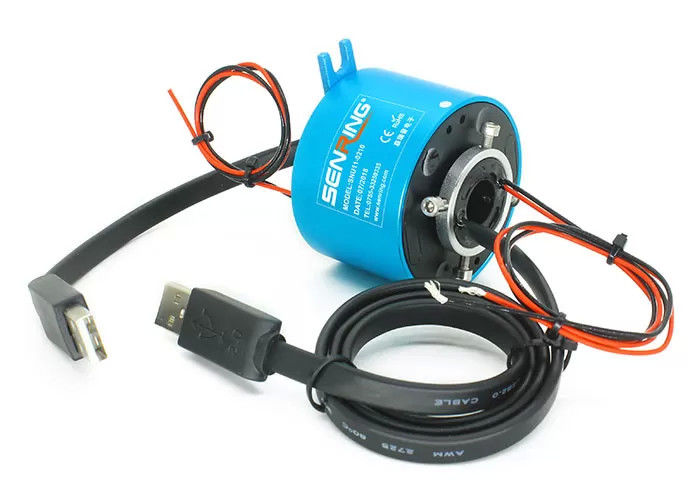

Elettronica industriale di elettricità anello a scivolo separato canale singolo USB2.0 IEEE1394 56mm
Descrizione dell'anello USB UH1256-01
SenRing UH1256-01 serie monocanale USB giunto rotante, con un diametro interno di 12,7 mm e un diametro esterno di 56 mm, può trasmettere 1 canale di segnale USB2.0 attraverso una rotazione di 360 gradi,e può miscelare trasmettere 1-20 canali di potenza/corrente/segnale, e può trasmettere in modo stabile IEEE1394 e vari segnali USB.,L'anello di scivolo ha un diametro del foro di 12,7 mm e può essere utilizzato per dispositivi di rotazione a 360 gradi con un diametro dell'albero rotante inferiore a 12,7 mm.L'anello USB SNU11 è il modello standard di SenRingSe avete bisogno di personalizzare specifiche speciali, si prega di contattare il personale tecnico SenRing.
Caratteristiche di UH1256-01 USB Slip Ring
1. connettore USB standard maschio o femmina, può essere personalizzato;
2Trasmettere stabilmente segnale USB2.0 a 1 canale;
3. Può essere combinato per trasmettere 1~20 circuiti di potenza/segnale;
4. dimensione del foro 12,7 mm, OD 56 mm;
5. Può essere combinato per trasmettere potenza e vari segnali di IEEE1394, Ethernet, USB2.0, ecc.
6. Può essere combinato per funzionare con unioni rotanti di potenza e idrauliche/pneumiche;
Applicazioni del prodotto
1. attrezzature di automazione
2Simulatore di movimento.
3. monitor di sicurezza HD, applicazione VR
Opzionale
1Numero di circuito
2. Segnale USB
3. Dimensione HDM
4. Tipo di segnale
Specificità tecnica dell'anello USB UH1256-01
| Cavo USB | 1 canale USB2.0 |
| BER ((tasso di errore bit) | 10E-11 |
| Dati meccanici | |
| Specificità | dati |
| vita lavorativa | SenRingAnelli a scivoloTabella di valutazione |
| Velocità di rotazione | 150 giri al minuto |
| Tempore di lavoro. | -30°C∼80°C |
| umidità di lavoro | 0∼85% RH |
| materiale di contatto | riferirsi alla tabella del grado degli anelli di scivolamento |
| materiale di alloggiamento | leghe di alluminio |
| coppia | 0.1N.m+0,03N.m/6 circuiti |
| connettore | USB 2.0 maschio (femminile opzionale) | |
| perdita di inserimento | ≤ 2 dB | |
| Dati elettrici | ||
| Specificità | dati | |
| potenza | segnale | |
| intervallo di tensione | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistenza all'isolamento | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Specificità del filo di piombo. | AWG17# Teflon arginato | AWG22# Teflon arginato |
| lunghezza del filo di piombo | standard 300mm (può essere personalizzato) | |
| Forza dielettrica | 500VAC@50Hz,60s | |
| Rumore elettrico | < 0,01Ω | |
| Certificato CE | - Sì, sì. | |
| materiale | Certificato RoHS | |
Descrizione della parte
Disegno di UH1256-01 USB Slip Ring
Elenco dei modelli standard
| Modello | circuiti di alimentazione/segnale n. | Canali USB no. | |||
| segnale ((2A) | potenza ((5A) | potenza ((10A) | USB2.0 | USB3.0 | |
| UH1256-01-02S | 2 | 0 | 0 | 1 | 38 |
| UH1256-01-0210 | 0 | 2 | 0 | 1 | 38 |
| UH1256-01-08S | 8 | 0 | 0 | 1 | 55 |
| UH1256-01-0810 | 0 | 8 | 0 | 1 | 55 |
| UH1256-01-0210-06S | 6 | 2 | 0 | 1 | 55 |
| UH1256-01-0410-04S | 4 | 4 | 0 | 1 | 55 |
| UH1256-01-14S | 14 | 0 | 0 | 1 | 71.5 |
| UH1256-01-1410 | 0 | 14 | 0 | 1 | 71.5 |
| UH1256-01-0410-10S | 10 | 4 | 0 | 1 | 71.5 |
| UH1256-01-0810-06S | 6 | 8 | 0 | 1 | 71.5 |
| UH1256-01-20S | 20 | 0 | 0 | 1 | 88.5 |
* Nota: i circuiti possono essere combinati in parallelo per una corrente maggiore, N circuiti di 10A per ottenere N*10A, come 2 circuiti di 10A in parallelo per l'uso di 20A.Pls contattare il venditore SenRing se si desidera personalizzare USB e circuito di alimentazione / segnale no, o mischiare un altro segnale.
UH1256-01 Tabella di classificazione degli anelli di scivolo USB
| Gcodice rad | Velocità di rotazione massima | vita lavorativa | materiale di contatto |
| C: standard | 400 giri al minuto | 20 milioni | metallo prezioso |
| D: industriali | 800 giri al minuto | 60 milioni |
oro-oro
|
