Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
O022-12
Contattici
1 canale 1080P segnale HD 12 circuiti 2A corrente HD-SDI Slip Ring

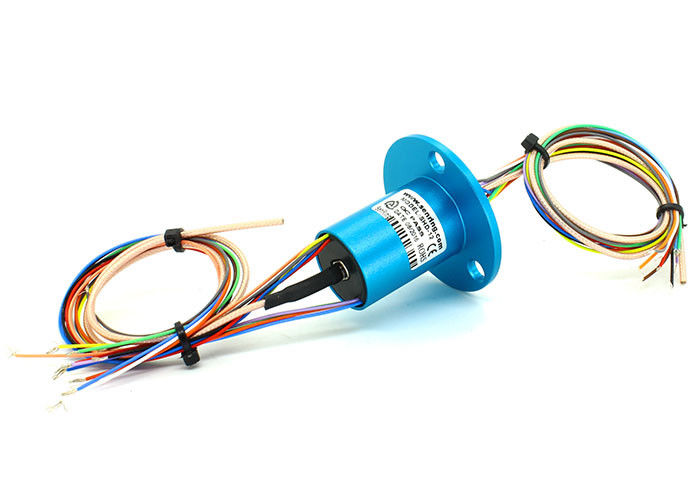

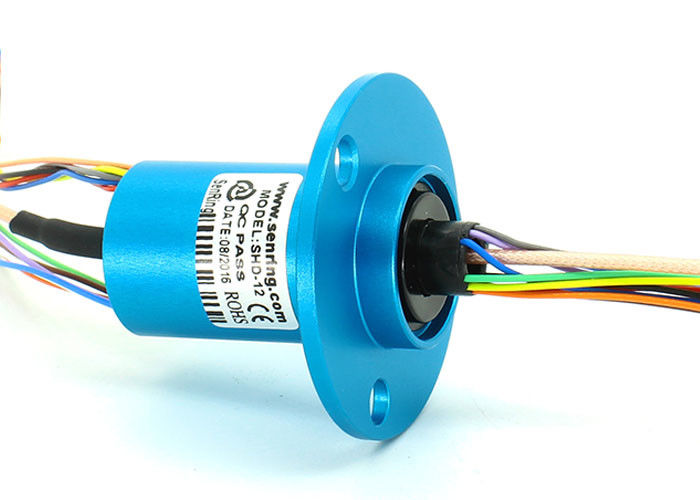

Descrizione di O022-12 Anello di scivolo HD-SDI
SENRING O022-12 seers HD video slip ring, può trasmettere 1 canale HD video segnale, DC ~ 3GHz segnale HD coassiale o 12 circuiti segnale 2A in rotazione a 360°, velocità nominale: 100RPM.SHD-12 serie HD slip ring,OD 22 mm, lunghezza 25.5, MMCX, connessione coassiale SMA opzionale.
Gli anelli di scivolo HD-SDI sono prodotti di fascia alta, appositamente progettati per supportare il segnale video ad alta definizione 1080P.può anche combinare con 1-24 circuiti segnale e corrente deboleSi occupa di spazzole per la placcatura in oro duro, che garantiscono una bassa fluttuazione di resistenza e una lunga durata di vita.Questo prodotto è utilizzato principalmente per la trasmissione del segnale di controllo debole per piccole e medie applicazioni, come video, controllo, sensore, alimentazione, Ethernet, ecc.
Caratteristiche di O022-12 Anello di scivolo HD-SDI
1. Supporta DC~3GHz, può trasmettere un segnale video HD 1080P stabile;
2. solido, con flange;
3. può trasmettere 1 canale HD video slip ring +12 circuiti 2A potenza/segnale quando ruotando a 360°;
4. OD22mm, lunghezza:25.5 mm;
5. Può essere combinato per trasmettere segnali HF, segnali di controllo, segnali video e altri segnali;
6- eccellente trasmissione elettrica e prestazioni di rotazione;
7Applicazione tipica: monitoraggio della sicurezza HD, fotocamera fotografica, fotocamera HD e altri campi.
Specifica tecnica di O022-12 Anello di scivolo HD-SDI
| Tasso di frequenza | DC-3GHz |
| Fluctuazione delle perdite di inserimento | +/- 0,05 dB |
| Specificità | RG405 |
| VSWR | ≤ 1.3 |
| impedenza | 50Ω |
| Dati meccanici | |
| Specificità | dati |
| vita lavorativa | 10 milioni per il referente (dipende dalle condizioni di lavoro) |
| Velocità di rotazione | 250 giri al minuto in modo continuo |
| Tempore di lavoro. | -30°C∼80°C |
| umidità di lavoro | 0∼85% RH |
| materiale di contatto | riferirsi alla tabella del grado degli anelli di scivolamento |
| materiale di alloggiamento | leghe di alluminio |
| coppia | 0.1N.m+(0.03N.m/6 circuiti) |
| Perdita di inserimento | 0.65dB/1GHz Max. |
| perdita di rendimento | -18 dB/1GHz Max |
| Velocità massima | 50 giri al minuto |
| Variazione del VSWR | +/- 0.05 |
| Stile | BNC/F (opzioni) |
| Dati elettrici | |
| Specificità | dati |
| intervallo di tensione | 0∼440VAC/VDC |
| resistenza all'isolamento | ≥ 1000MΩ/500VDC |
| Specificità del filo di piombo. | AWG26# Teflon arginato |
| lunghezza del filo di piombo | standard 250mm (può essere personalizzato) |
| Forza dielettrica | 500VAC@50Hz,60s |
| Rumore elettrico | < 0,01Ω |
| Rumore elettrico | < 10 mΩ |
| Certificato CE | - Sì, sì. |
| materiale | RoHS conforme |
Disegno
