Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
K338
Contattici
CE basso di Ring With di slittamento del pancake di fluttuazione di resistenza di alta stabilità

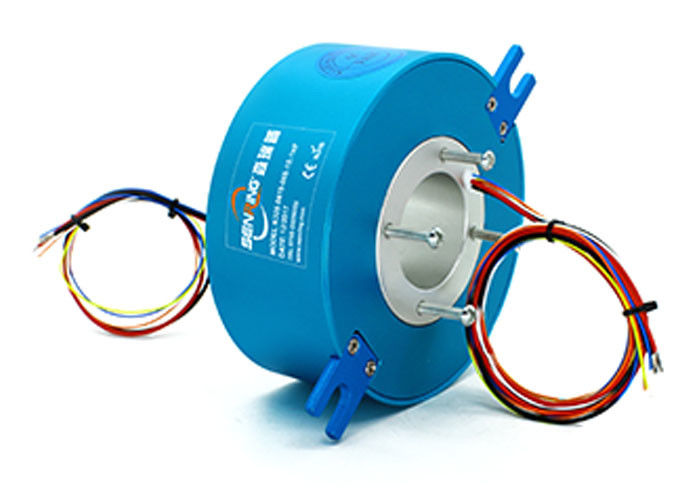

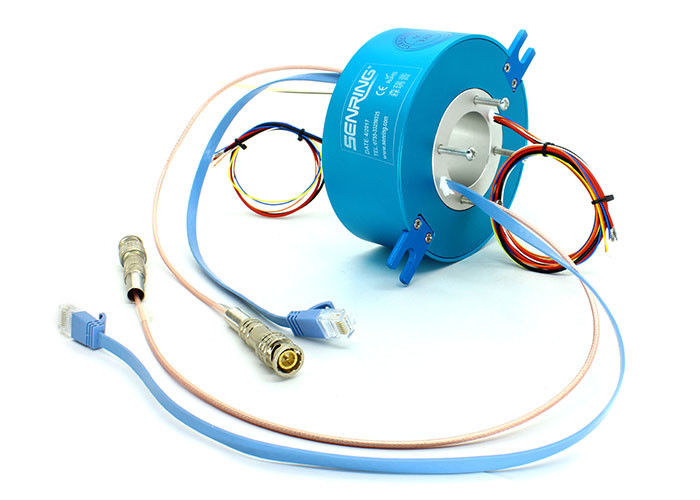

Descrizione dell'anello di contatto del pancake k338
Anello di contatto del pancake di serie K338, dimensione 38.1mm, OD 99mm, gamme del foro di spessore da 17.1~91.9mm. Con la struttura della lega di AL, materiale sprecious del contatto di placcatura del metallo +gold che assicura la rotazione stabile e la fluttuazione bassa della resistenza. Pricipalmente è utilizzato negli ambienti con spazio verticale limitato e poca restrizione su spazio orizzontale.
L'anello di contatto del pancake come altra forma di anello di contatto diretto del foro, che sono progettati per spazio da qualche parte verticale è limitato mentre lo spazio horzontal è meno restrittivo. spazzola technology&precious del metallo dell'alta sigillatura sotto vuoto speciale assicurare l'alta prestazione di trasmissione e girante di affidabilità dell'anello di contatto.
Caratteristiche dell'anello di contatto del pancake k338
L'anello di contatto ha un diametro interno di 38.1mm e un diametro esterno di 99mm, con uno spessore che varia da 17.1mm a 91.9mm. Il materiale del contatto è trattato con metallo prezioso e doratura ultra-dura, assicurando l'operazione stabile e le fluttuazioni minime della resistenza. Può essere usato per la trasmissione mista dei segnali e del potere di precisione. Il contatto della molla a lamelle è stabilito di metallo prezioso, che ha l'alte stabilità ed affidabilità.
| Dati meccanici | |
| spec. | dati |
| vita lavorativa (riferimento) | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| lavoro temporaneo. | -30℃∼80℃ |
| umidità del lavoro | RH di 0∼85% |
| materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Dati elettrici | ||
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0∼440VAC/VDC | 0∼240VAC/VDC |
| resistenza di isolamento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) |
|
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 | |
Descrizione del numero del pezzo
Disegno dell'anello di contatto del pancake k338
Lista di modello standard
| Modello | signal/5A | 10A | 20A | Lunghezza L (millimetri) |
| k338-02S | 2 | 0 | 0 | 17,1 |
| k338-0210 | 0 | 2 | 0 | 17,1 |
| k338-0210-02S | 2 | 2 | 0 | 23,9 |
| k338-0410 | 0 | 4 | 0 | 23,9 |
| k338-06S | 6 | 0 | 0 | 30,7 |
| k338-0610 | 0 | 6 | 0 | 30,7 |
| k338-0620 | 0 | 0 | 6 | 30,7 |
| k338-0210-04S | 4 | 2 | 0 | 30,7 |
| k338-12S | 12 | 0 | 0 | 51,1 |
| k338-1210 | 0 | 12 | 0 | 51,1 |
| k338-1220 | 0 | 0 | 12 | 51,1 |
| k338-0610-06S | 6 | 6 | 0 | 51,1 |
| k338-0620-06S | 6 | 0 | 6 | 51,1 |
| k338-18S | 18 | 0 | 0 | 71,5 |
| k338-1810 | 0 | 18 | 0 | 71,5 |
| k338-0610-12S | 12 | 6 | 0 | 71,5 |
| k338-1210-06S | 6 | 12 | 0 | 71,5 |
| k338-0810-10S | 10 | 8 | 0 | 71,5 |
| k338-24S | 24 | 0 | 0 | 91,9 |
| k338-2410 | 0 | 24 | 0 | 91,9 |
| k338-0610-18S | 18 | 6 | 0 | 91,9 |
| k338-1210-12S | 12 | 12 | 0 | 91,9 |
*Remark: I circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 10A per ottenere N*10A, quali 2 circuiti di 10A parallelamente per uso 20A. se avete bisogno di personalizzi la dimensione del foro, il OD, lo spessore, tipo del segnale del circuito no.and dell'anello di contatto, contatto dei pls il tecnico di SenRing
slittamento Ring Grade Table del pancake k338
| Codice del grado | Velocità girante massima | vita lavorativa | materiale del contatto |
| C: norma | 60RPM | le rivoluzioni di 3 milioni | metallo prezioso |
| D: industrical | 200RPM | le rivoluzioni di 10 milioni |
d'oro oro
|
