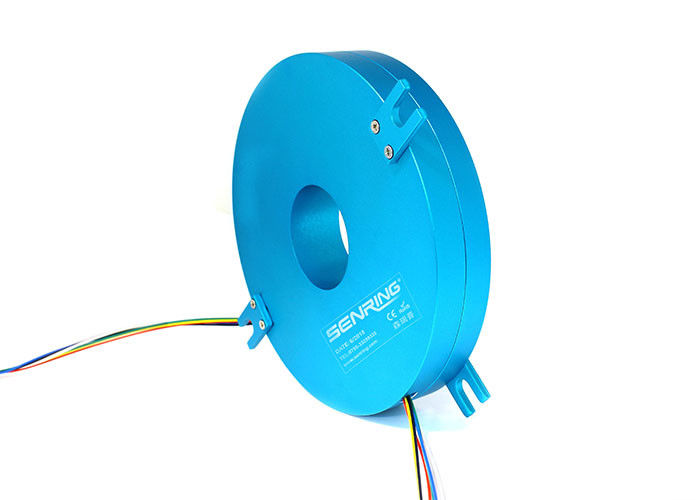

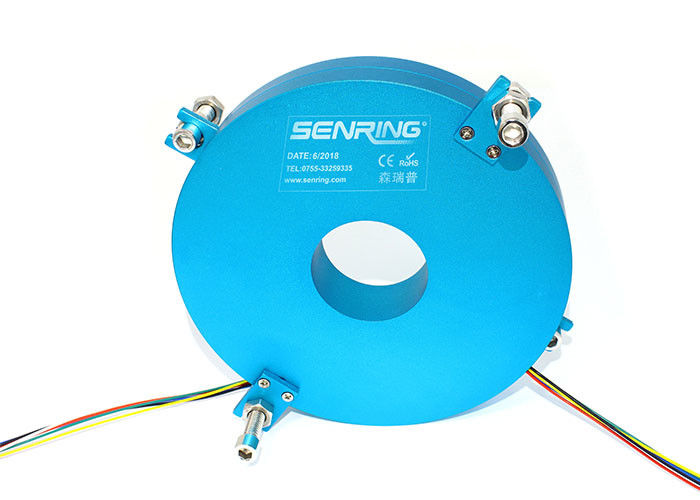

Slittamento girante sottile eccellente Ring Connector del pancake 40mm 30mm

Spessore 30mm di dimensione 40mm del foro di Ring With Super Thin Thickness di slittamento del pancake

Descrizione dell'anello di contatto del pancake k238

I collettori ad anello del pancake di serie di SenRing K238 sono collettori ad anello ultrasottili con un diametro alesato di 40mm, uno spessore di 30mm e le varie specifiche esterne del diametro che variano da 120mm a 488mm. I collettori ad anello del pancake di serie K238 sono ampiamente usati in attrezzatura limitata dello spazio dell'installazione con le restrizioni rigorose su spessore dell'anello di contatto (altezza), che può ampliare lo spazio orizzontale del dispositivo. I collettori ad anello del pancake adottano un materiale di processo speciale di impregnazione sotto vuoto e del metallo prezioso per la spazzola, con l'alta stabilità per assicurare la trasmissione elettrica eccellente e la prestazione rotazionale. Confrontato ai simili prodotti, i collettori ad anello del pancake di SenRing caratterizzano la coppia di torsione bassa, l'usura bassa, il rumore elettrico basso e una durata della vita lunga ultra. Il modello standard sostiene 2-48 canali di 2-20A corrente/segnale.

L'anello di contatto del pancake è progettato per il sistema limitato di rotazione nella direzione di altezza, che è un genere speciale di anello di contatto conduttivo realmente. La sua forma appena come un vassoio e sempre una progettazione e una struttura è piana, così a volte potrebbe essere nominato anello di contatto piano dell'anello e del vassoio di contatto. La parte del rotore dell'anello di contatto del dolce della pentola con uso delle bobine dell'anello concentrico portare il segnale corrente, la spazzola distribuisce alla cima dell'anello concentrico come lo statore. Considerando che, usi i materiali di isolamento per isolare fra l'anello e l'anello. Poichè conosciamo quello, questo anello di contatto elettrico del disco piano potrebbe accettare il carico completo, grande e dimensione enorme dell'istruzione, inoltre gode delle caratteristiche di progettazione compatta, di installazione sensibile e di manutenzione rotatorie e facili.

Caratteristiche dell'anello di contatto del pancake k238

1. Spessore dell'anello di contatto (altezza): 30mm;

2. Diametro di foro: 40mm, diametro esterno: 120mm~488mm;

3. Adotta un materiale di processo speciale di impregnazione sotto vuoto e del metallo prezioso per la spazzola con l'alta stabilità;

4. Può trasmettere i vari segnali, quali i segnali ad alta frequenza, i segnali di controllo ed i segnali video;

5. Trasmissione elettrica eccellente e prestazione rotazionale; Coppia di torsione bassa, usura bassa, rumore elettrico basso e una durata della vita lunga ultra.

Descrizione del numero del pezzo

Disegno dell'anello di contatto del pancake k238

Lista di modello standard

*Remark: I circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 10A per ottenere N*10A, quali 2 circuiti di 10A parallelamente per uso 20A. se avete bisogno di personalizzi la dimensione del foro, il OD, lo spessore, tipo del segnale del circuito no.and dell'anello di contatto, contatto dei pls il tecnico di SenRing

slittamento Ring Grade Table del pancake k238
