Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
P012
Contattici

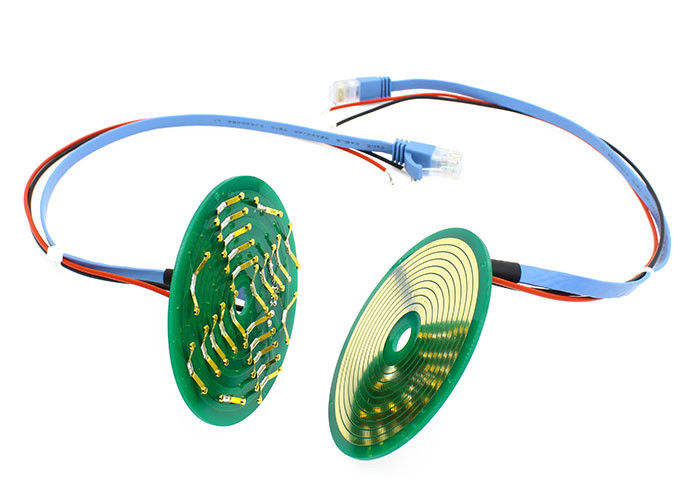

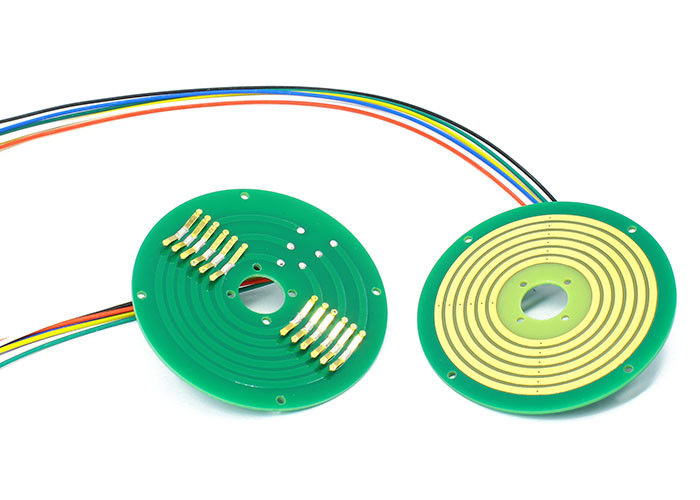

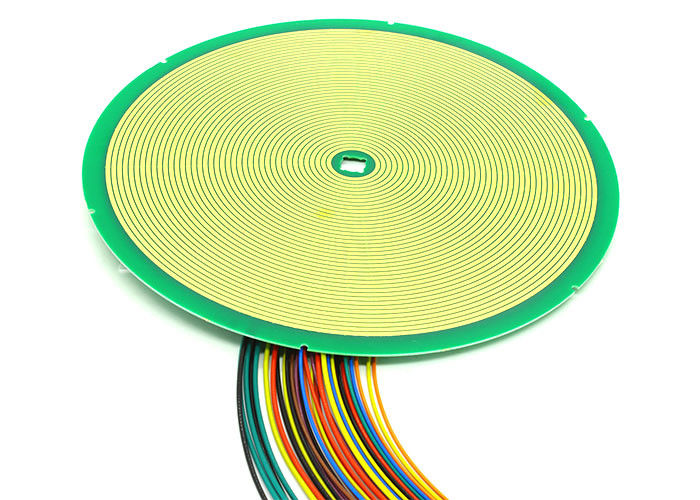

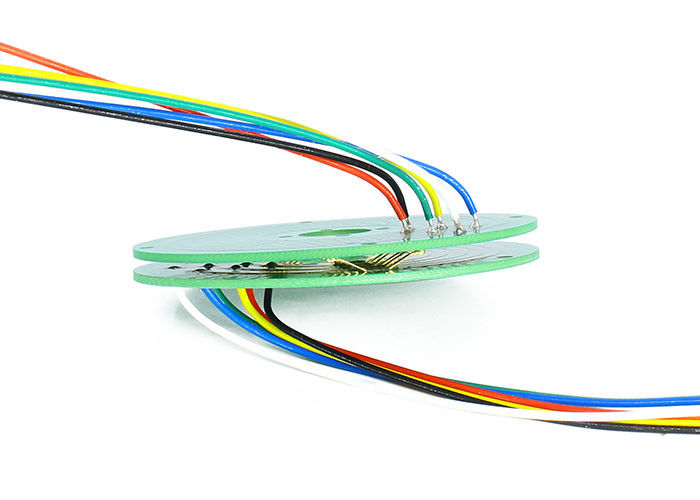

Collettori ad anello leggeri del pancake di spessore di 6mm con alta velocità girante ed il contatto stabile
Descrizione dell'anello di contatto del pancake del PWB P012
L'anello di contatto del PWB di serie P012 ha un diametro interno di 12.7mm e uno spessore di 6mm. È un anello di contatto conduttivo che è più sottile dell'anello di contatto del pancake di serie di SenRing K. SenRing innovatore usa il substrato del PWB, il trattamento ultra-duro di doratura e la tecnologia di rame ultra-spessa della stagnola per sostenere la trasmissione mista della corrente e del segnale. Ha le caratteristiche di alta stabilità, di coppia di torsione bassa, di rumore elettrico con poche perdite, senza manutenzione, basso e della durata della vita lunga ultra.
Caratteristiche dell'anello di contatto del pancake del PWB P012
1. Dimensione del foro: 12,7, spessore: 6mm;
2. Adottando tecnologia della spazzola della fibra per assicurarsi contatto affidabile nell'ambito di attrito molto basso;
3. Resistenza di contatto bassa, nessun detriti di attrito;
4. Può trasmettere il segnale di precisione ed il potere del rifornimento quando 360° che rotaring;
5. Spazzola del metallo prezioso assicurare alte stabilità ed affidabilità.
| Dati meccanici | |
| spec. | dati |
| vita lavorativa (riferimento) | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| lavoro temporaneo. | -30℃∼80℃ |
| umidità del lavoro | RH di 0∼85% |
| materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Dati elettrici | ||
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistenza di isolamento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) |
|
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 | |
Descrizione del numero del pezzo
Disegno dell'anello di contatto del pancake del PWB P012
Lista di modello standard
| Modello | 10A | signal/5A | Anelli |
| P012-0310 | 3 | 0 | 3 |
| P012-0210-04S | 2 | 4 | 6 |
| P012-06S | 0 | 6 | 6 |
| P012-1210 | 12 | 0 | 12 |
| P012-0410-08S | 4 | 8 | 12 |
| P012-0810-04S | 8 | 4 | 12 |
| P012-03S | 0 | 3 | 3 |
| P012-0410-02S | 4 | 2 | 6 |
| P012-0610 | 6 | 0 | 6 |
| P012-0210-10S | 2 | 10 | 12 |
| P012-0610-06S | 6 | 6 | 12 |
| P012-12S | 0 | 1 | 12 |
*Remark: I circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 10A per ottenere N*10A, quali 2 circuiti di 10A parallelamente per uso 20A. se avete bisogno di personalizzi la dimensione del foro, il OD, lo spessore, tipo del segnale del circuito no.and dell'anello di contatto,
Slittamento Ring Grade Table del pancake del PWB P012
| Codice del grado | Velocità girante massima | vita lavorativa | materiale del contatto |
| C: norma | 100RPM | le rivoluzioni di 5 milioni | metallo prezioso |
| D: industrical | 300RPM | le rivoluzioni di 20 milioni |
d'oro oro
|
