potere/segnale dei circuiti di sostegno 0~12 di Dia Pcb Pancake Slip Ring del foro di 38.1mm

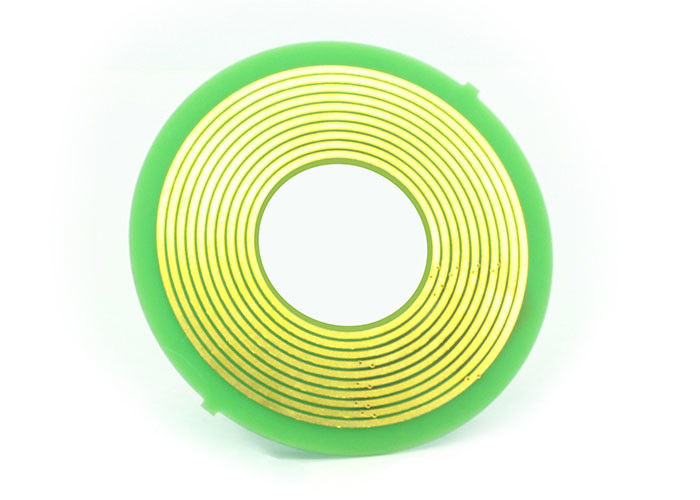

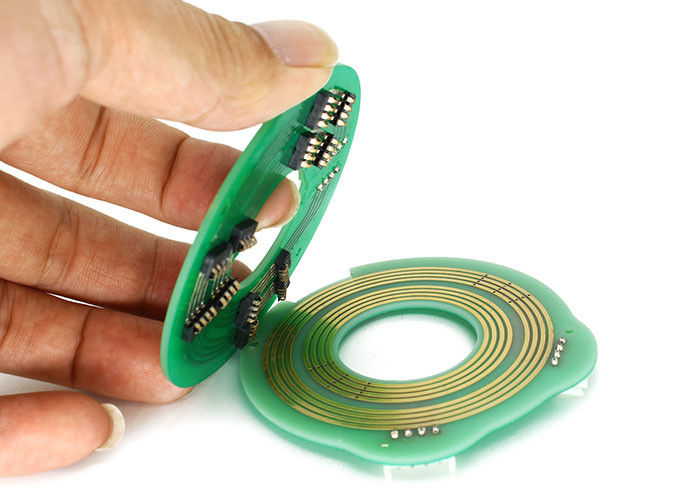

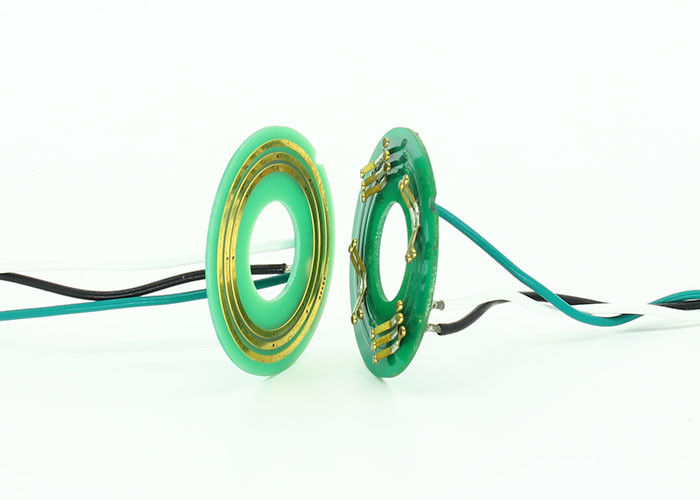

Descrizione dell'anello di contatto del pancake del PWB P038
Anello di contatto del PWB di serie P038, dimensione 38.1mm, spessore 6mm (spessore minimo 5mm) del foro. Il materiale innovatore del PWB di serie P038, adotta la doratura ultra-dura ed il processo di rame ultra-spesso della stagnola, sostiene 2~12 circuiti potere e trasmissione combinata segnale
Caratteristiche dell'anello di contatto del pancake del PWB P038
1. Dimensione del foro: 38,1, spessore: 6mm;
2. Potere/segnale dei circuiti di sostegno 0~12;
3. Adottando tecnologia della spazzola della fibra per assicurarsi contatto affidabile nell'ambito di attrito molto basso;
4. Resistenza di contatto bassa, nessun detriti di attrito;
5. Può combinarsi per trasmettere il segnale di precisione ed il potere del rifornimento;
6. Spazzola del metallo prezioso assicurare alte stabilità ed affidabilità.
Vantaggi competitivi
| Dati meccanici | |
| spec. | dati |
| vita lavorativa (riferimento) | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| lavoro temporaneo. | -30℃∼80℃ |
| umidità del lavoro | RH di 0∼85% |
| materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Dati elettrici | ||
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0∼440VAC/VDC | 0∼240VAC/VDC |
| resistenza di isolamento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) |
|
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 | |
Descrizione del numero del pezzo
Disegno dell'anello di contatto del pancake del PWB P038
Lista di modello standard
| Modello | 10A | signal/5A | Anelli |
| P038-0310 | 3 | 0 | 3 |
| P038-0210-04S | 2 | 4 | 6 |
| P038-06S | 0 | 6 | 6 |
| P038-1210 | 12 | 0 | 12 |
| P038-0410-08S | 4 | 8 | 12 |
| P038-0810-04S | 8 | 4 | 12 |
| P038-03S | 0 | 3 | 3 |
| P038-0410-02S | 4 | 2 | 6 |
| P038-0610 | 6 | 0 | 6 |
| P038-0210-10S | 2 | 10 | 12 |
| P038-0610-06S | 6 | 6 | 12 |
| P038-12S | 0 | 1 | 12 |
*Remark: I circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 10A per ottenere N*10A, quali 2 circuiti di 10A parallelamente per uso 20A. se avete bisogno di personalizzi la dimensione del foro, il OD, lo spessore, tipo del segnale del circuito no.and dell'anello di contatto
Slittamento Ring Grade Table del pancake del PWB P038
| Codice del grado | Velocità girante massima | vita lavorativa | materiale del contatto |
| C: norma | 100RPM | le rivoluzioni di 5 milioni | metallo prezioso |
| D: industrical | 300RPM | le rivoluzioni di 20 milioni |
d'oro oro
|
