Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
P050
Contattici
Abitudine attraverso il contatto di Ring High Rotating Speed Stable di slittamento del pancake del PWB di dimensione del foro

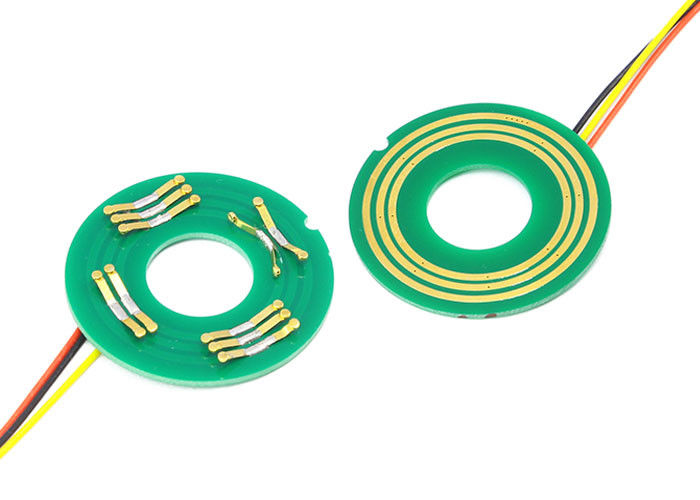

Descrizione dell'anello di contatto del pancake del PWB P050
Anello di contatto del PWB di serie P050, dimensione 50mm, spessore 6mm (spessore minimo 5mm) del foro. Il materiale innovatore del PWB di serie P038, adotta la doratura ultra-dura ed il processo di rame ultra-spesso della stagnola, sostiene 2~12 circuiti potere e trasmissione combinata segnale
Caratteristiche dell'anello di contatto del pancake del PWB P050
1. Questo anello di contatto ha un diametro interno di 50mm e uno spessore di 6mm.
2. Sostiene 0 - 12 canali di trasmissione segnale/corrente.
3. L'anello di contatto usa la tecnologia della spazzola della fibra, assicurando il contatto affidabile con estremamente - la forza di attrito bassa.
4. La resistenza di contatto è estremamente - basso e non ci sono detriti di attrito.
5. Può essere usato per la trasmissione mista dei segnali e del potere di precisione.
6. I punti di contatto della spazzola sono fatti dei metalli preziosi, che hanno l'alte stabilità ed affidabilità.
Alternative
| Dati meccanici | |
| spec. | dati |
| vita lavorativa (riferimento) | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| lavoro temporaneo. | -30℃∼80℃ |
| umidità del lavoro | RH di 0∼85% |
| materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Dati elettrici | ||
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0∼440VAC/VDC | 0∼240VAC/VDC |
| resistenza di isolamento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) |
|
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 | |
Descrizione del numero del pezzo
Disegno dell'anello di contatto del pancake del PWB P050
Lista di modello standard
| Modello | 10A | signal/5A | Anelli |
| P050-0310 | 3 | 0 | 3 |
| P050-0210-04S | 2 | 4 | 6 |
| P050-06S | 0 | 6 | 6 |
| P050-1210 | 12 | 0 | 12 |
| P050-0410-08S | 4 | 8 | 12 |
| P050-0810-04S | 8 | 4 | 12 |
| P050-03S | 0 | 3 | 3 |
| P050-0410-02S | 4 | 2 | 6 |
| P050-0610 | 6 | 0 | 6 |
| P050-0210-10S | 2 | 10 | 12 |
| P050-0610-06S | 6 | 6 | 12 |
| P050-12S | 0 | 1 | 12 |
*Remark: I circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 10A per ottenere N*10A, quali 2 circuiti di 10A parallelamente per uso 20A. se avete bisogno di personalizzi la dimensione del foro, il OD, lo spessore, tipo del segnale del circuito no.and dell'anello di contatto
Slittamento Ring Grade Table del pancake del PWB P050
| Codice del grado | Velocità girante massima | vita lavorativa | materiale del contatto |
| C: norma | 100RPM | le rivoluzioni di 5 milioni | metallo prezioso |
| D: industrical | 300RPM | le rivoluzioni di 20 milioni |
d'oro oro
|
