Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
HF0218-31
Contattici

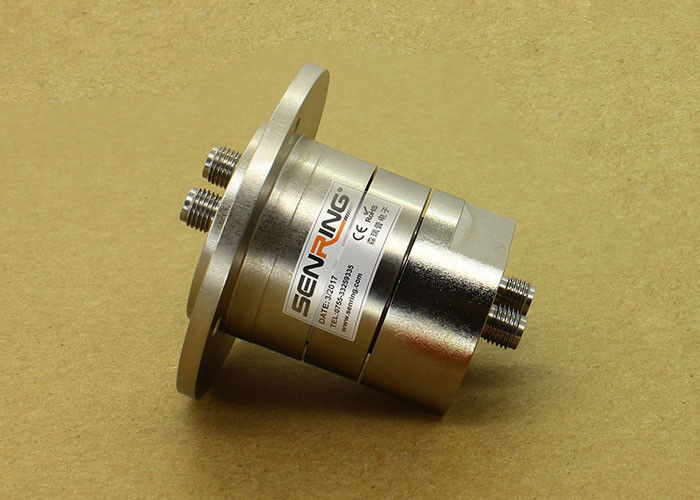

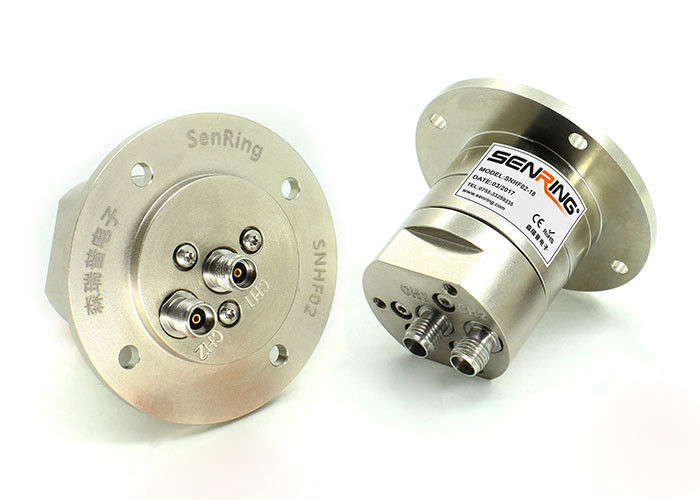

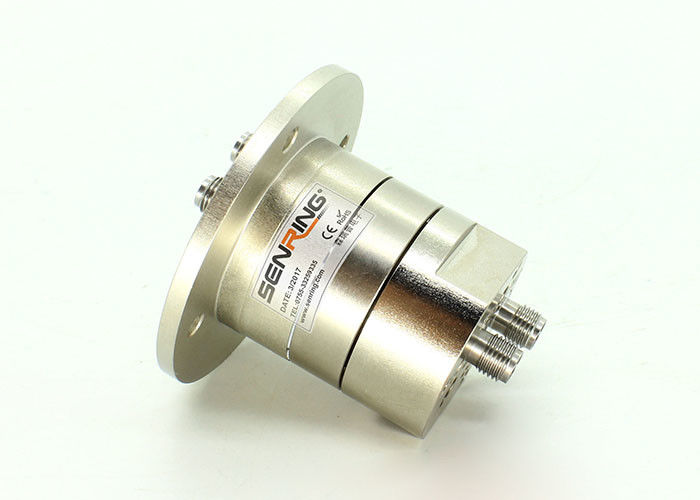

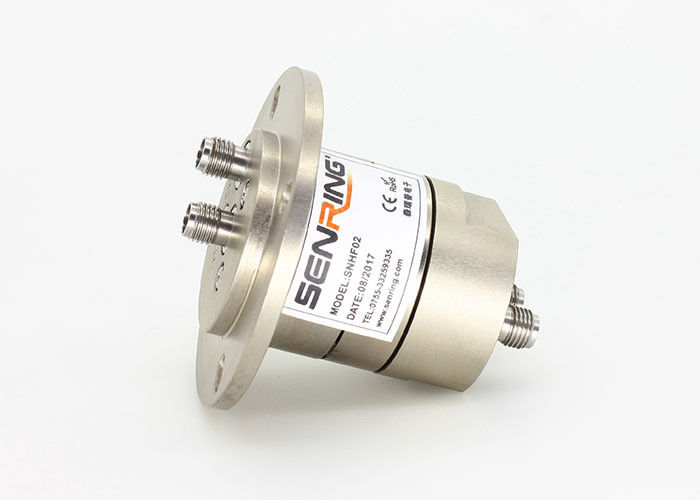

Giunto rotante ad alta frequenza a doppio canale 18GHz per l'antenna satellitare
Descrizione del giunto rotante ad alta frequenza HF0218-31
Il connettore rotatorio a doppio canale di serie 18GHz rf di SENRING HF0218-31, la frequenza DC~18GHz, connettore di SMA-K/SMA-K, la velocità girante 60RPM.HF0218-31 è trasmissione usata di analogico ed i segnali numerici, Manica di rf, possono essere personalizzati per combinare il potere/segnale
Caratteristiche del giunto rotante ad alta frequenza HF0218-31
1. Manica di rf: 2 canali;
2. Frequenza: DC~18GHz+DC~5GHz;
3. Rapporto basso di perdita di inserzione e di onda di condizione di tensione;
4. Domanda di antenna satellitare, Nave-sopportata, baccelli, veicolo, radar, banco di prova dell'antenna a microonde….ecc; ;
5. Utilizzato nei dispositivi continui di rotazione 360° per trasferire i segnali ad alta frequenza;
6. Struttura integrata, installazione facile;
Caratteristica tecnica del giunto rotante ad alta frequenza HF0218-31
| Spec. del giunto rotante. | ||
| canale 1 | canale 2 | |
| Tipo del connettore | SMA-K | SMA-K |
| Stile | Io tipo | Io tipo |
| Frequenza | CC a 18 gigahertz | CC a 5 gigahertz |
| Potenza di picco (massima) | 3000W | 3000W |
| Potere medio (massimo) | 50 W @ 18 gigahertz | 50 W @ 5 gigahertz |
| VSWR (massimo) | 1,2 @ 0 - 4 gigahertz 1,5 @ 4 - 18 gigahertz |
1,4 @ 0 - 2 gigahertz 2,0 @ 2 - 5 gigahertz |
| Fluttuazione di VSWR (massima) | 0,04 | 0,36 |
| Perdita di inserzione | 0,08 dB @ 4 gigahertz 0,48 dB @ 18 gigahertz |
0,48 dB @ 2 gigahertz 0,98 dB @ 5 gigahertz |
| Fluttuazione di perdita di inserzione | 0,05 dB | 0,25 dB |
| Fase wow (grado massimo) | 1 ° | ° 2 |
| Isolamento | dB 60 | |
| Velocità girante (massima) | 60RPM |
| Iniziando coppia di torsione (massima) | 5N.cm |
| Temperatura | -40 a +70℃ (temperatura del lavoro) |
| -50 a +70℃ (temperatura di stoccaggio) |
| Vita lavorativa | > 10 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Coppia di torsione girante (massima) | 5 Ncm |
| Umidità | 85% (umidità del lavoro) |
| 95% (umidità di stoccaggio) | |
| Materiale isolante | PTFE |
| Grado del IP | IP 60 per en 60529 |
Descrizione del numero del pezzo
Disegno
