Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
HF0103-22
Contattici

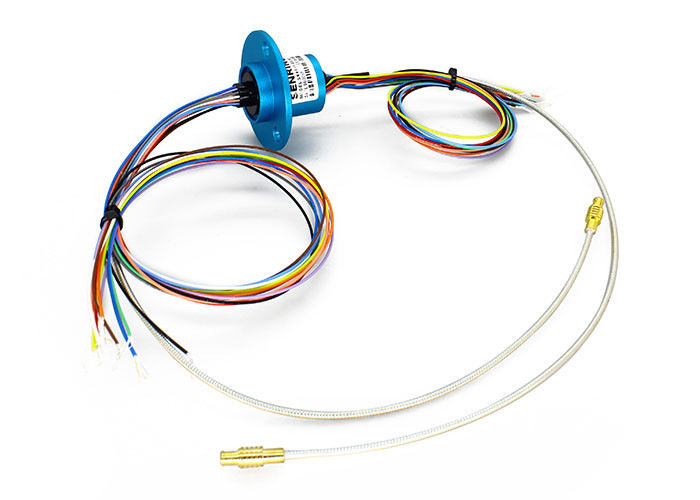

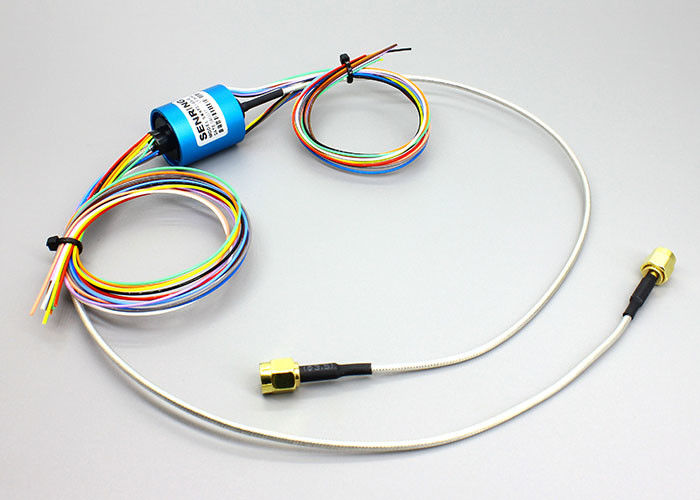

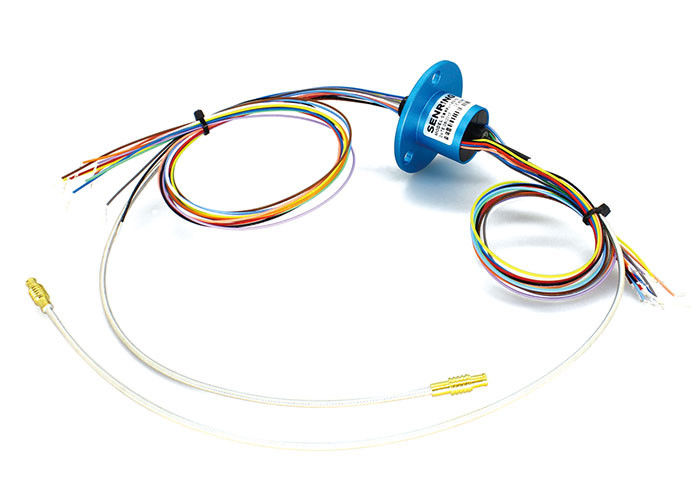

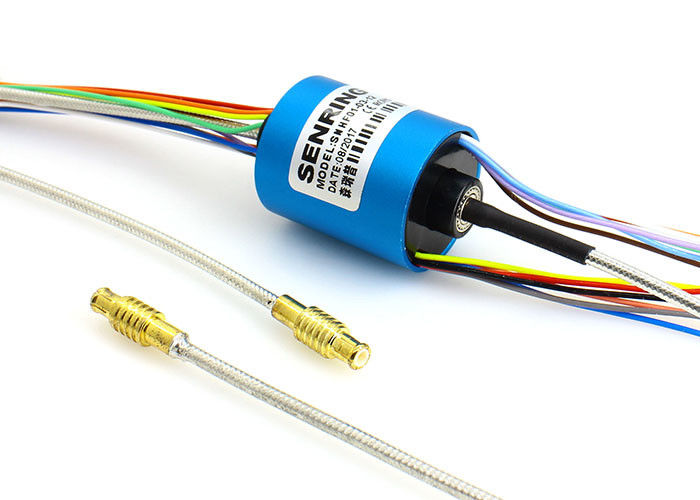

Lavori il giunto rotante coassiale di singolo rf del giunto rotante della velocità 100RPM Manica di Singal
Descrizione del giunto rotante ad alta frequenza HF0103-22
L'anello di contatto del cavo coassiale di serie di SENRING HF0103-22 è un 1 giunto rotante coassiale del canale, la frequenza DC~3GHz, RJ405 il connettore, la velocità 100RPM del lavoro. HF0103-22 può combinare il potere di trasmissione o i segnali (1-12 cavi), frequenza è DC-3GHz.
Caratteristiche del giunto rotante ad alta frequenza HF0103-22
1. tipo del connettore: coassiale RG405 (possono aggiungere SMA, MCX, MMCX i connettori)
2. utilizzato nei dispositivi continui di rotazione 360° per trasferire i segnali ad alta frequenza;
3. Può essere potere dell'associazione o segnali di trasmissione (1-12 cavi);
4. Segnali ad alta frequenza di sostegno DC~3GHz;
5. Rapporto basso di perdita di inserzione e di onda di condizione di tensione;
Applicazione:
antenna satellitare, Nave-sopportata, veicolo, radar, banco di prova dell'antenna a microonde….ecc;
Caratteristica tecnica del giunto rotante ad alta frequenza HF0103-22
| Tipo del connettore | coassiale RG405 (possono aggiungere SMA, MCX, MMCX i connettori) |
| Frequenza | CC a 3 gigahertz |
| VSWR (massimo) | 1.7@DC a 3 gigahertz |
| Fluttuazione di VSWR (massima) | 0,05 |
| Potenza di picco (massima) | 500W |
| Velocità girante (massima) | 250RPM |
| Iniziando coppia di torsione (massima) | 0.5N.cm |
| Carico assiale del connettore (massimo) | ±0.1N |
| Materiale isolante | PTFE |
| Temperatura | -55 a +85℃ (temperatura del lavoro) -55 a +85℃ (temperatura di stoccaggio) |
| Stile | Io tipo |
| Fase wow (grado massimo) | 1° |
| Perdita di inserzione | 0,25 CC di dB @ a 1,5 gigahertz 0,30 dB @10 a 3 gigahertz |
| Fluttuazione di perdita di inserzione | 0,05 dB |
| Potere medio (massimo) | 200 gigahertz di W @1.5 500 W @3GHz |
| vita lavorativa | > 10 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Coppia di torsione girante (massima) | 0,5 N.cm |
| Carico radiale del connettore (massimo) | ±0.1N |
| Grado del IP | CRNA del IP 40. En 60529 |
| Umidità | 95% (umidità del lavoro) 85% (umidità di stoccaggio) |
| Meccanico | |
| Vita lavorativa | > 10 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Velocità girante | 250RPM |
| Temperatura | -30℃~80℃ |
| Umidità | RH di 0~85% |
| Materiale del contatto | d'oro oro |
| Abitazione del materiale | di plastica |
| Coppia di torsione | 0.05N.m+0.01 |
| Elettrico | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistenza di Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Spec. del filo di piombo. | AWG#26 ha argentato il teflon | |
| Lunghezza del filo di piombo | norma 150mm (può essere personalizzato) |
|
| Resistenza di Insolution | 300VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| Grado del IP | IP51 | |
Descrizione del numero del pezzo
Disegno
Lista di modello standard
| lista di modello | Manica di rf | Frequenza | Circuiti no (10A) | Circuiti no (0~2A) | Lunghezza L (millimetri) |
| HF0103-22-06 | 1 canale | DC~3GHz | 0 | 06 canali | 25.5mm |
| HF0103-22-12 | 1 canale | DC~3GHz | 0 | 12 canali | 25.5mm |
