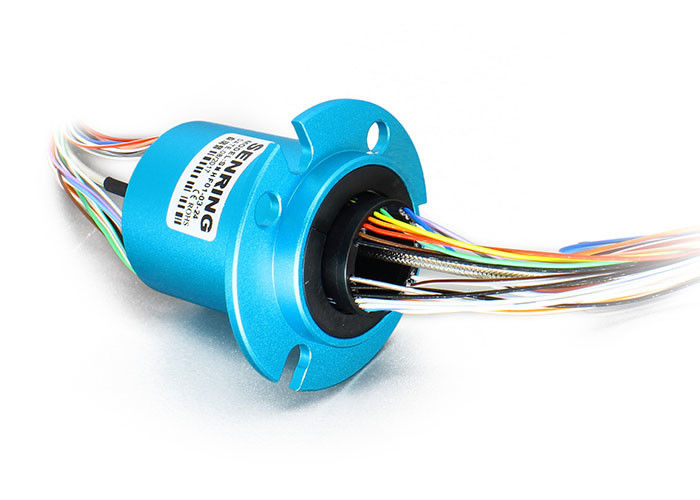

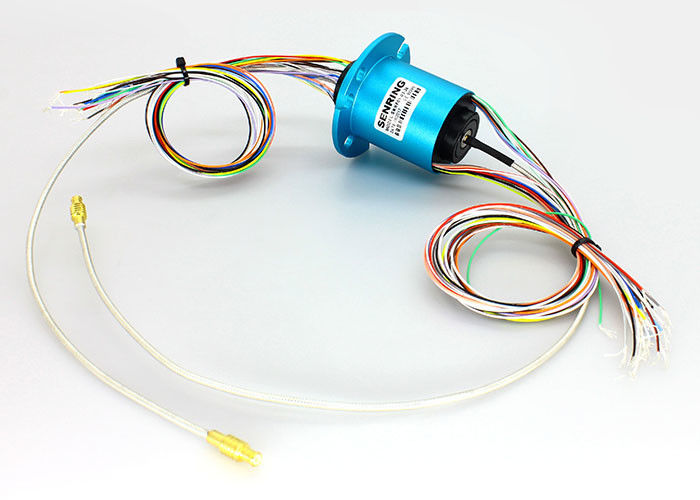

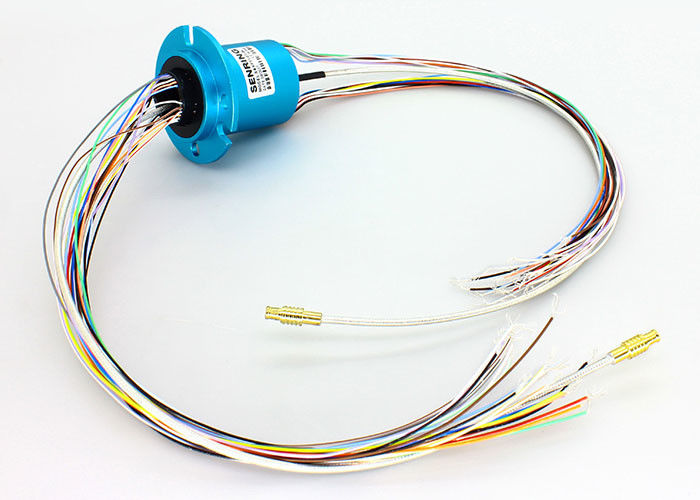

1 slittamento ad alta frequenza Ring With Aluminum Alloy Housing dei canali e tempo di vita più lunga
Descrizione del giunto rotante ad alta frequenza HF0103-32
Il giunto rotante coassiale di a microonde di serie di SENRING HF0103-32 è un anello di contatto singal del giunto rotante del canale RF/microwave, la frequenza DC~3GHz, il connettore RJ405, il giunto rotante coassiale di a microonde di serie della velocità 100RPM.HF0103-32 del lavoro può essere potere o segnale di trasmissione dell'associazione
Caratteristiche del giunto rotante ad alta frequenza HF0103-32
1. Manica di rf: 1 canale, canale potere/del segnale: 1~24 canali;
2. Frequenza: DC~3GHz;
3. Rapporto basso di perdita di inserzione e di onda di condizione di tensione;
4. Domanda di antenna satellitare, Nave-sopportata, veicolo, radar, banco di prova dell'antenna a microonde….ecc; ;
5. Utilizzato nei dispositivi continui di rotazione 360° per trasferire i segnali ad alta frequenza;
6. Può essere associazione che trasmette 1~24 segnali circuits@2A, più grande corrente può essere personalizzato;
7. Struttura integrata, installazione facile;
Caratteristica tecnica del giunto rotante ad alta frequenza HF0103-32
| Tipo del connettore | coassiale RG405 (possono aggiungere SMA, MCX, MMCX i connettori) |
| Frequenza | CC a 3 gigahertz |
| VSWR (massimo) | 1.7@DC a 3 gigahertz |
| Fluttuazione di VSWR (massima) | 0,05 |
| Potenza di picco (massima) | 500W |
| Velocità girante (massima) | 250RPM |
| Iniziando coppia di torsione (massima) | 0.5N.cm |
| Carico assiale del connettore (massimo) | ±0.1N |
| Materiale isolante | PTFE |
| Temperatura | -55 a +85℃ (temperatura del lavoro) -55 a +85℃ (temperatura di stoccaggio) |
| Stile | Io tipo |
| Fase wow (grado massimo) | 1° |
| Perdita di inserzione | 0,25 CC di dB @ a 1,5 gigahertz 0,30 dB @10 a 3 gigahertz |
| Fluttuazione di perdita di inserzione | 0,05 dB |
| Potere medio (massimo) | 200 gigahertz di W @1.5 500 W @3GHz |
| vita lavorativa | > 10 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Coppia di torsione girante (massima) | 0,5 N.cm |
| Carico radiale del connettore (massimo) | ±0.1N |
| Grado del IP | CRNA del IP 40. En 60529 |
| Umidità | 95% (umidità del lavoro) 85% (umidità di stoccaggio) |
| Meccanico | |
| Vita lavorativa | > 10 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Velocità girante | 250RPM |
| Temperatura | -30℃~80℃ |
| Umidità | RH di 0~85% |
| Materiale del contatto | d'oro oro |
| Abitazione del materiale | di plastica |
| Coppia di torsione | canali 0.05N.m+0.01N.m/6 |
| Elettrico | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistenza di Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Spec. del filo di piombo. | AWG#26 ha argentato il teflon | |
| Lunghezza del filo di piombo | norma 150mm (può essere personalizzato) |
|
| Resistenza di Insolution | 300VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| Grado del IP | IP51 | |
Descrizione del numero del pezzo
Disegno
Lista di modello standard
| lista di modello | Manica di rf | Frequenza | Circuiti no (10A) | Circuiti no (0~2A) | Lunghezza L (millimetri) |
| HF0103-32-18 | 1 canale | DC~3GHz | 0 | 18 canali | 41.7mm |
| HF0103-32-24 | 1 canale | DC~3GHz | 0 | 24 canali | 41.7mm |
