Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
HF0103-07
Contattici

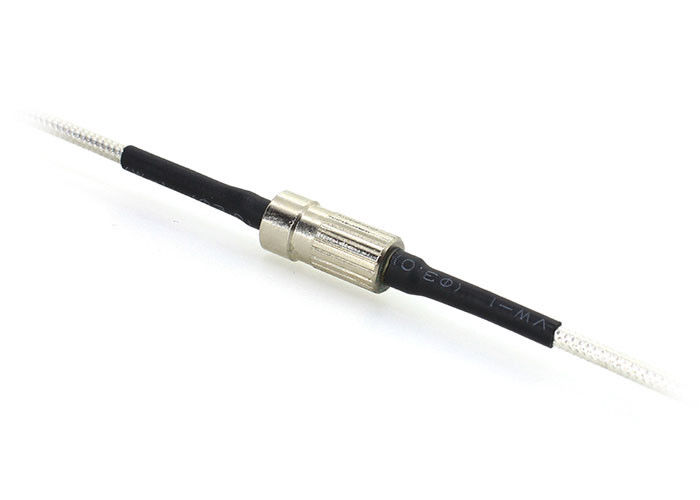

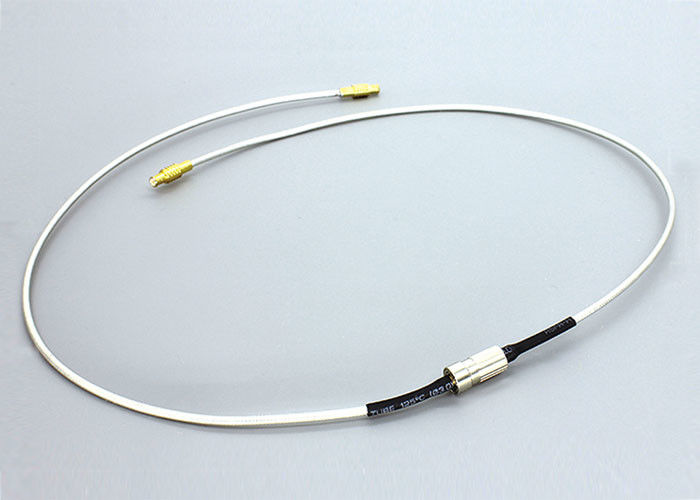

1 banco ad alta frequenza del giunto rotante di Manica 3GHz/Ring For Microwave Antenna Test di slittamento
Descrizione del giunto rotante ad alta frequenza HF0103-07
Il giunto rotante di serie rf di SenRing HF0103-07 è un giunto rotante ad un solo canale di rf con una gamma di frequenza di CC a 3GHz. Il tipo unito usa il cavo RJ405 e la velocità massima è 100RPM. HF0103-07 è un prodotto specialmente si è sviluppato per soddisfare le richieste della trasmissione di digitale di serie ad alta velocità o dei segnali analogici. Non sostiene la trasmissione mista della corrente e dei segnali. Se dovete combinare la trasmissione della corrente e dei segnali, potete scegliere altri modelli.
Caratteristiche del giunto rotante ad alta frequenza HF0103-07
1. tipo del connettore: coassiale RG405 (possono aggiungere SMA, MCX, MMCX i connettori);
2. È utilizzato nei dispositivi continui di rotazione 360° per trasferire i segnali ad alta frequenza di 1 canale;
3. Frequenza DC~3GHz;
4. Rapporto basso di perdita di inserzione e di onda di condizione di tensione;
Domanda di antenna satellitare, veicolo, radar, banco di prova dell'antenna a microonde….ecc;
Caratteristica tecnica del giunto rotante ad alta frequenza HF0103-07
| Tipo del connettore | coassiale RG405 (possono aggiungere SMA, MCX, MMCX i connettori) |
| Frequenza | CC a 3 gigahertz |
| VSWR (massimo) | 1.7@DC a 3 gigahertz |
| Fluttuazione di VSWR (massima) | 0,05 |
| Potenza di picco (massima) | 500W |
| Velocità girante (massima) | 250RPM |
| Iniziando coppia di torsione (massima) | 0.5N.cm |
| Carico assiale del connettore (massimo) | ±0.1N |
| Materiale isolante | PTFE |
| Temperatura | -55 a +85℃ (temperatura del lavoro) -55 a +85℃ (temperatura di stoccaggio) |
| Stile | Io tipo |
| Fase wow (grado massimo) | 1° |
| Perdita di inserzione | 0,25 CC di dB @ a 1,5 gigahertz 0,30 dB @10 a 3 gigahertz |
| Fluttuazione di perdita di inserzione | 0,05 dB |
| Potere medio (massimo) | 200 gigahertz di W @1.5 500 W @3GHz |
| vita lavorativa | > 10 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Coppia di torsione girante (massima) | 0,5 N.cm |
| Carico radiale del connettore (massimo) | ±0.1N |
| Grado del IP | CRNA del IP 40. En 60529 |
| Umidità | 95% (umidità del lavoro) 85% (umidità di stoccaggio) |
Descrizione del numero del pezzo
Disegno
Il giunto rotante ad alta frequenza anche ha potuto essere chiamato anello di contatto ad alta frequenza. Questo genere di giunto rotante può essere un elemento che ha installato sul cavo o sullo strumento come la trasmissione o rottura della linea di collegamenti elettrici.
Se avete requisito su misura specifico, senta libero prego per consultarci in modo che le nostre vendite costruiscano abbiano potuto raccomandare il prodotto più adatto a voi per voi riferimento.
