Il metallo prezioso di tempo di vita più lunga contatta i materiali dell'anello di contatto ad alta frequenza di One Channel 50GHz

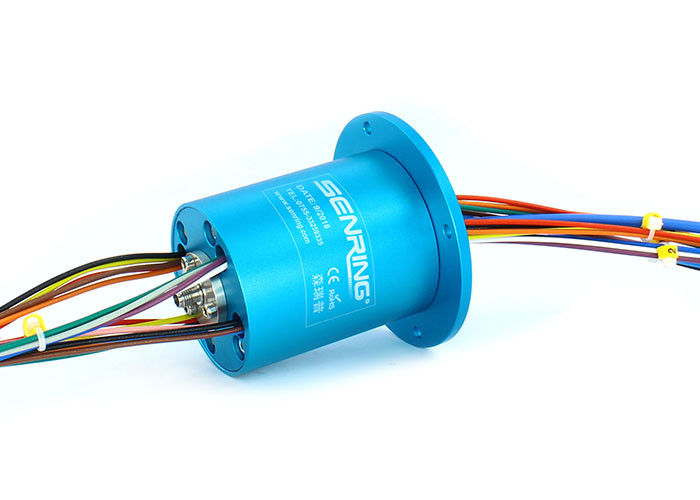

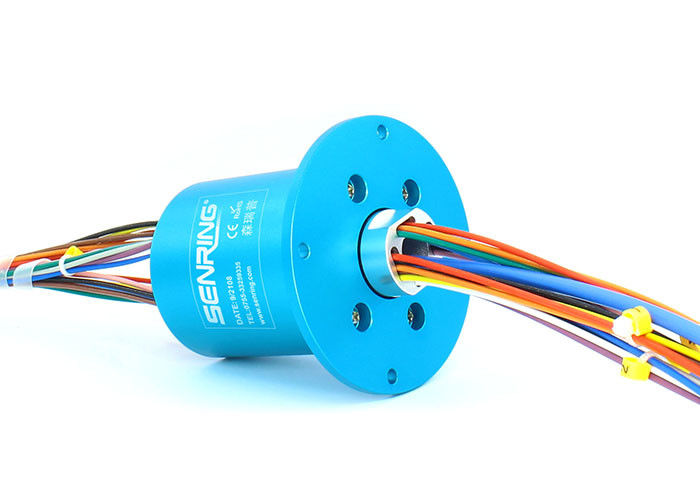

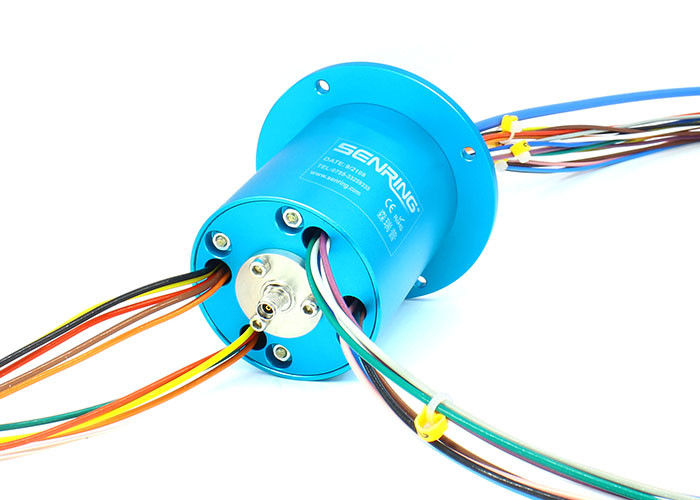

Descrizione del giunto rotante ad alta frequenza HF0150-56
Il giunto rotante di serie rf di SenRing HF0150-56 è un giunto rotante ad un solo canale di rf con una gamma di frequenza di CC a 50GHz. Il tipo unito è 2,4 (K) - F su entrambe l'estremità e la velocità massima è 100RPM. Il diametro esterno della parte principale di HF0150-56 è 31.8mm. È un prodotto specialmente si è sviluppato per soddisfare le richieste della trasmissione di digitale di serie ad alta velocità o dei segnali analogici. Sostiene una trasmissione mista di 1-48 canali di corrente e di segnali.
Caratteristiche del giunto rotante ad alta frequenza HF0150-56
1. segnali ad alta frequenza del canale DC~50GHz di sostegno 1;
2. Può essere potere dell'associazione o segnali di trasmissione (1-48 cavi);
3. Rapporto basso di perdita di inserzione e di onda di condizione di tensione;
4. Domanda di antenna satellitare, veicolo, radar, banco di prova dell'antenna a microonde….ecc;
Caratteristica tecnica del giunto rotante ad alta frequenza HF0150-56
| Tipo del connettore | femmina di 2.4mm Female-2.4mm (50Ω) |
| Frequenza | CC a 50 gigahertz |
| VSWR (massimo) | 1.3@DC a 10 gigahertz 1.4@10 a 26.5GHz 1.7@26.5 a 50GHz |
| Fluttuazione di VSWR (massima) | CC 0.05@ a 26,5 gigahertz 0,2 @ 26,5 - 50 gigahertz |
| Potenza di picco (massima) | 500W |
| Velocità girante (massima) | 250RPM |
| Iniziando coppia di torsione (massima) | 0.5N.cm |
| Carico assiale del connettore (massimo) | ±0.1N |
| Temperatura | -55 a +85℃ (temperatura del lavoro) -55 a +85℃ (temperatura di stoccaggio) |
| Umidità | 95% (umidità del lavoro) 85% (temperatura di stoccaggio) |
| Stile | Io tipo |
| Fase wow (grado massimo) | 1°@DC a 26,5 gigahertz 2°@26.5 a 50 gigahertz |
| Perdita di inserzione | 0,30 CC di dB @ a 10 gigahertz 0,50 dB @10 a 26.5GHz 0,90 dB @26.5 a 50GHz |
| Fluttuazione di perdita di inserzione | 0,1 dB |
| Potere medio (massimo) | 50 gigahertz di W @1 15 W @10GHz 5 W @26.5GHz 3W @50GHz |
| vita lavorativa | > 10 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Coppia di torsione girante (massima) | 0,5 N.cm |
| Carico radiale del connettore (massimo) | ±0.1N |
| Grado del IP | CRNA del IP 40. En 60529 |
| Materiale isolante | PTFE |
| Meccanico | |
| Vita lavorativa | > 10 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Velocità girante | 250RPM |
| Temperatura | -30℃~80℃ |
| Umidità | RH di 0~85% |
| Materiale del contatto | d'oro oro |
| Abitazione del materiale | lega di alluminio |
| Coppia di torsione | canali 0.05N.m+0.01N.m/6 |
| Elettrico | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~440VAC/VDC | 0~240VAC/VDC |
| Resistenza di Insolution | ≥500MΩ/500VDC | ≥300MΩ/300VDC |
| Spec. del filo di piombo. | AWG#17 ha argentato il cavo del teflon | AWG#22 ha argentato il cavo del teflon |
| Lunghezza del filo di piombo | norma 150mm (può essere personalizzato) | |
| Resistenza di Insolution | 300VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| Grado del IP | IP51 | |
Descrizione del numero del pezzo
Disegno
| lista di modello | Manica di rf | Frequenza | Circuiti no (10A) | Circuiti no (0~2A) | Lunghezza L (millimetri) |
| HF0150-56-0610 | 1 canale | DC~50GHz | 6 canali | 0 | 38mm |
| HF0150-56-06S | 1 canale | DC~50GHz | 0 | 6 canali | 38mm |
| HF0150-56-0610-06S | 1 canale | DC~50GHz | 6 canali | 6 canali | 55mm |
| HF0150-56-1210 | 1 canale | DC~50GHz | 12 canali | 0 | 55mm |
| HF0150-56-12S | 1 canale | DC~50GHz | 0 | 12 canali | 55mm |
| HF0150-56-0610-12S | 1 canale | DC~50GHz | 6 canali | 12 canali | 71.5mm |
| HF0150-56-1810 | 1 canale | DC~50GHz | 18 canali | 0 | 71.5mm |
| HF0150-56-18S | 1 canale | DC~50GHz | 0 | 18 canali | 71.5mm |
| HF0150-56-0610-18S | 1 canale | DC~50GHz | 6 canali | 18 canali | 88.5mm |
| HF0150-56-1210-12S | 1 canale | DC~50GHz | 12 canali | 12 canali | 88.5mm |
| HF0150-56-2410 | 1 canale | DC~50GHz | 24 canali | 0 | 88.5mm |
| HF0150-56-24S | 1 canale | DC~50GHz | 0 | 24 canali | 88.5mm |
| HF0150-56-36S | 1 canale | DC~50GHz | 0 | 36 canali | 122mm |
| HF0150-56-48S | 1 canale | DC~50GHz | 0 | 48 canali | 156mm |
